Pneumatic Wedge Gate Valves Lýsing
Pneumatic Wedge Gate loki er loki sem opnast og lokar með því að keyra fleyglaga hliðarplötu í gegnum pneumatic stýrivél. Það samanstendur af loki líkama, fleyglaga hliðarplötu, loki stilkur, pneumatic stýrivél (þar með talið strokka) og þéttingarsamsetningu. Kjarnaeiginleiki þess er samsetningin af þjöppuðum loftkrafti og þvinguðum innsigli fleyg hliðarplötunnar. Það er hentugur fyrir vökva niðurskurð eða reglugerð í sjálfvirkum stjórnkerfi.
Pneumatic Wedge Gate Valves forskrift
|
Tegund |
Pneumatic Wedge Gate lokar |
|
Stærð |
DN15 til 4000 |
|
Innsigli |
PTFE, EPDM, Metall, NBR |
|
Hentugur miðill |
Vatn, olía, gas, kvoða osfrv |
|
Uppbygging |
Brúntegund |
|
Stilkur |
Ryðfrítt stál 304 |
|
Staðall |
Sem, GB, Din, JIS eru í boði |
|
Hitastig fjölmiðla |
-20 í 1100 gráðu |
|
Tenging |
Flangað eða fest |
|
Skírteini |
CE, ROHS, ISO9001, TUV |

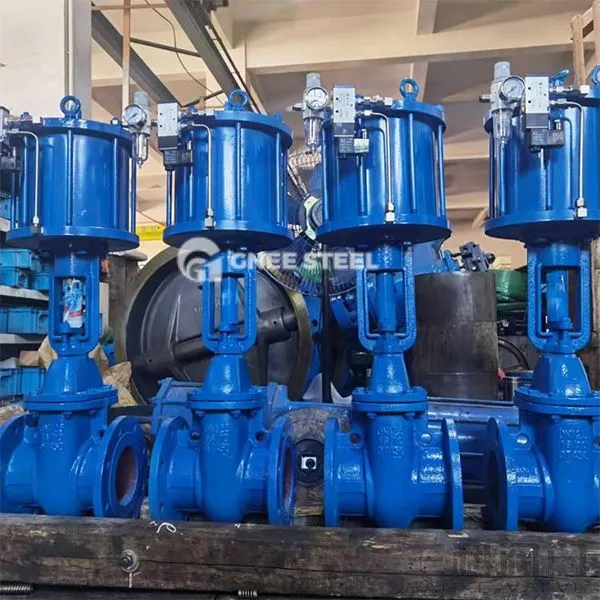

Pneumatic Wedge Gate lokar
Prófunarkröfur Af flans Wedge Gate loki
Árangurspróf
Styrkpróf : Lokalíkaminn ber 1,5 sinnum nafnþrýstinginn og viðheldur þrýstingi í 5 mínútur án leka eða aflögunar . Seal próf : Í lokuðu ástandi er inntakshliðin þrýst á 1,1 sinnum nafnþrýstinginn og lekinn á útrásarhliðinni uppfyllir API 598 eða GB/T 13927 staðalinn . Pneumatic Actuator próf : Staðfestu opnunar- og lokunar tog, viðbragðstími og loftþrýstingsstöðugleika (venjulega {7}}. 4 ~ 0. 6MPa) .
Efnisskoðun og útlitsskoðun
Skýrsla efnasamsetningar og vélrænni árangursprófunargagna (svo sem togstyrkur og hörku) er krafist fyrir loki líkama og hliðarefni . Þéttingaryfirborðið hefur engar rispur eða svitahola og flansflata flatnesku villan er minni en eða jöfn 0. 05mm .
Hagnýtur sannprófun
Líkið eftir raunverulegum vinnuaðstæðum til að opna og loka stöðugt í meira en 500 sinnum til að staðfesta að það sé engin jamm eða þéttingar bilun .
