Ryðfrítt stálflokkur 800 GATE VALVE Lýsing
Pressure og hitastig
Pressure stig : er í samræmi við ASME flokk 800 (um 13,8 MPa), hentugur fyrir háan hita og háþrýstingsskilyrði, og prófunarþrýstingurinn getur náð 20,7 MPa.
Temperature Range: Ryðfrítt stálefni (svo sem CF8, CF8M) eru hentugir fyrir -29 gráðu ~ 500 gráðu , og hægt er að víkka út sérstaka hönnun til 550 gráðu .
Efni og tenging
Valve líkamsefni : Úr A182 F304/F316 ryðfríu stáli, það hefur sterka tæringarþol og er hentugur fyrir fjölmiðla eins og sýru, basa og gufu.
-tengingaraðferð : styður ocket suðu (SW) og flange tengingu (ANSI B16.5), hentugur fyrir leiðslukerfi með miklum þéttingarkröfum.
Uppbygging og árangursaðgerðir
Kjarnahönnun
Gerð vélarhlífar: Bellows soðið vélarhlíf (GWBT-L gerð) eða boltað vélarhlíf, sem tryggir engan leka við háþrýstingsaðstæður.
Þéttingarform:
Harður innsigli: Yfirlagandi stjörnukóbalt-byggð ál, ónæm fyrir miðlum sem innihalda agna (svo sem slurry).
Mjúk innsigli: Valfrjáls PTFE eða sveigjanlegt grafít, hentugur fyrir hreina vökva (vatn, olía).
STEM uppbygging: Rising STEM Design (OS & Y) með trapisuþræði, lágt opnunar- og lokunar tog, styður handvirkt eða rafmagnsdrif.
Frammistöðu kosti
Tæringarþol: Ryðfríu stáli efni + yfirborðsherðandi meðferð, hentugur fyrir súrt, basískt og sjávarumhverfi.
Lágt rennslisþol: Beint í gegnum rennslisrás í fullri þvermál, þrýstingsmissi er aðeins 1/3 af stöðvunarventil af sama gæðum, hentugur fyrir stórar flæði sviðsmyndir.
Langt Life: Valve stilkur er krómhúðaður, slitþol er bætt, viðhaldstímabil er meira en eða jafnt og 6 mánuðir.
Ryðfrítt stálflokkur 800 GATE VALVE forskrift
Vöruúrval
-Valfastærð:
2 "~ 48" (DN 50- dn1200)
-Þrýstingur:
ANSI Class 150 ~ 2500 (PN 16- PN420) -Temperature:
-196ºC~ 500ºC
-Body efni:
Kolefnisstál, ryðfríu stáli, ál stáli, tvíhliða stáli
-Trim (diskur/stilkur):
Kolefnisstál, ryðfríu stáli, tvíhliða stáli, ál stáli
Tæknilegar upplýsingar
-Design: ASME 16.34/ API 6D/ API 600/ BS 1414
-Face til auglitis: ASME B16.10
-End flans: ASME B16.5, ASME B16.47
-BW END: ASME B16.25
-Próf: API 598/ API 6D/ BS 6755
-Sértæk: Nace Mr -01-75

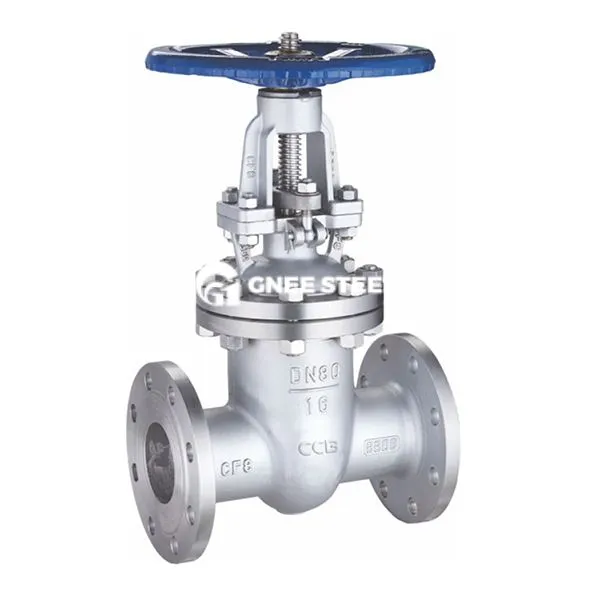

Ryðfrítt stálflokkur 800 hliðarventill
