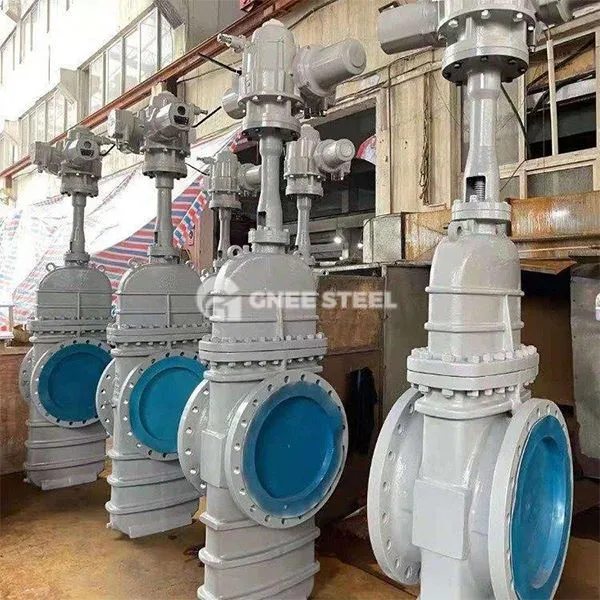

Parallel Plab Gate Loki

Samhliða hella hliðarventill er hlið og sætissamhliða hreyfing á niðurskurðarlokanum, í gegnum hlið lóðrétta lyftu til að ná opnun og lokun stjórnunar á leiðslum, hentugur fyrir olíu, jarðgas, efna og aðrar atvinnugreinar, háþrýsting, mikið flæði eða óhreinindi sem innihalda fjölmiðla. Hönnun þess fylgir GB/T 12234 og API 600 stöðlum, og kjarnauppbyggingin felur í sér samhliða hlið, sæti og stýrivél.

Uppbygging

• GATE PLATE færist samsíða lokasætinu:

Samhliða snertingu milli hliðar og sætisplans, lítill núning við opnun og lokun, auðvelt í notkun.
Tvöfalt hlið uppbyggingar í gegnum vorið eða efstu fleyghönnunina til að ná sjálfvirkri þéttingu, til að auka þéttingarárangur við lágþrýstingsskilyrði.

• Innsiglihönnun:

Samsett innsigli: Metal Hard Seal (td StelliTe ál) og mjúk innsigli (gúmmí/ptfe) samsetning, aðlagast þrýstingsveiflum og hitabreytingum.
Fjarfæranleg sæti hönnun til að auðvelda viðhald eða skipti á innsigli.

• Stýrimaður:

Stuðningur handbók, rafmagns- eða loftdrif, opinn stofnbygging er auðvelt að fylgjast með opnunar- og lokunarstöðu, dökk stilkur uppbygging sparar rými.

Forskrift

Nafnþvermál (DN): DN50 ~ DN1200 (algengt svið), fulla borhönnun til að draga úr rennslisþol.
Þrýstingsmat:
American Standard: Class 150- Class2500 (allt að 42MPa).
Evrópskur staðall: PN 10- PN420.
Tenging: Flans (ANSI/DIN Standard) eða suðu, hentugur fyrir háþrýstingjakerfi.



Gnee Parallel Plab Gate Loki



Kostir

• Mikil innsiglunarafköst:

Teygjanlegt teygjanlegt bætur eða vorhleðsluhönnun, lekaflokkur VI (núll leki).

• Lítil flæðisþol og mikil rennslisgeta:

Bein í gegnum flæðisstíg hönnun með lágþrýstingsfall tapi, hentugur fyrir hátt flæði sviðsmyndir eins og langlínulínur.

• Endingu og auðvelt viðhald:

Þétting á yfirborðsherðingu (nitriding/wolfram karbíð úða), slitþol er bætt, lang þjónustulífi.
Hægt er að skipta um lokasætið á netinu og draga úr viðhaldskostnaði.

• Sterk aðlögunarhæfni:

Hitastig svið: -196 gráðu (djúpur kuldi) til +550 gráðu (háhitastig gufu).
Miðlunarsamhæfi: hráolía, jarðgas, sýru- og basa lausnir, slurries sem innihalda agnir osfrv.

• Innsigli áreiðanleiki:

Samsett innsiglihönnun tryggir engan leka bæði í háþrýstingi og lágþrýstingsvinnuskilyrðum og uppfyllir API 598/GB/T 13927 staðla.

• Hagkerfi:

Lítil flæðiþol dregur úr dælu orkunotkun, færanlegt loki sæti dregur úr viðhaldskostnaði.

• Aðlögunarhæfni vinnuástands:

Þolið fyrir miklum hitastigi, tæringu og ögn skurður, sem nær yfir flóknar iðnaðarsviðsmyndir.
