Fleygðu hliðarlokun lýsing
Wedge Gate loki er eins konar stytt loki með fleyghliðinu sem kjarnaþéttingarhlutanum, þétting er náð með fleygkrafti milli hliðsins og lokasætisins og það er hentugur fyrir háþrýsting, háhita eða aðrar atvinnugreinar sem innihalda ögn. Kjarnahönnun þess fylgir GB/T12234 (Steel Gate Valve Standard fyrir olíu- og gasiðnað) og API 600 (Carbon Steel/ál stál hliðarventill staðall).
Forskrift
Nafnþvermál (DN): DN 50- dn1200 (algengt svið), Full borhönnun.
Þrýstingsmat:
American Standard: Class 150- Class2500 (allt að 42MPa).
Evrópskur staðall: PN 10- PN420.
Tenging: Flans tenging (ANSI, DIN Standard) eða suðu, hentugur fyrir háþrýstingslögnarkerfi.

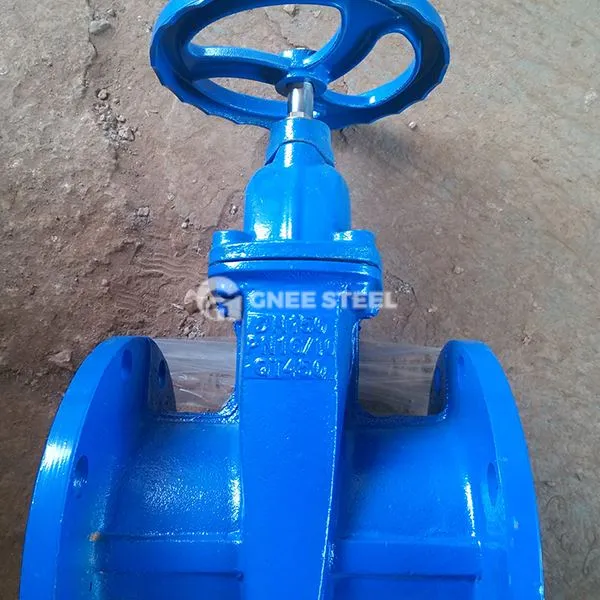

Gnee fleygðu hliðarventil
Ávinningur og eiginleikar
- Mikil þétting:
Wedge hliðið þrýstir á lokasætið með teygjanlegum aflögun eða miðlungs þrýstingi þegar lokað er og nær núll leka (sérstaklega hentugur fyrir háþrýstingskerfi).
- Lágt rennsli:
Bein í gegnum rennslisstíg hönnun, rennslisþolstuðull nálægt beinni pípu, dregur úr orkunotkun dælu.
- Léttar aðgerðir:
Opna STEM uppbyggingin er með stóra opnunar- og lokunarhæð en auðvelt er að viðhalda, en hulin stofnbygging hefur lítið tog og sparar pláss.
- Sterk aðlögunarhæfni:
Hitastig svið: -29 gráðu ~ 550 gráðu (hægt er að víkka út kolefnisstálefni með lágu hitastigi til -196 gráðu).
Samhæfni fjölmiðla: Vatn, gufa, olía, slurry sem inniheldur agnir og svo framvegis.
Umsókn
- Olía og gas:
Langtengingarleiðsla afskurður, brennisteins sem inniheldur olíu og gasstýringu, olíuholsútdráttarkerfi.
- Efnaiðnaður og rafmagn:
Háhita gufuleiðsla, ætandi fjölmiðlaflutningur, kol ryk og öskumeðferð.
- Sveitarfélag og umhverfislegt:
Vatnsveitur og frárennsliskerfi, skólpmeðferð sem inniheldur fastar agnir.
Af hverju að velja Wedge Gate lokar
- Þétting áreiðanleika:
Wedge Gate treystir á fjölmiðlaþrýsting til að innsigla sig undir háum þrýstingi og teygjanleg hliðarplata bætir upp hitauppstreymi til að forðast leka.
- Hagkerfi:
Einföld uppbygging, lágt viðhaldskostnaður (svo sem teygjanlegt hlið er hægt að laga á netinu).
- Stöðluð hönnun:
Fylgdu API, GB og öðrum stöðlum til að tryggja hæfi og öryggi vinnuaðstæðna.
