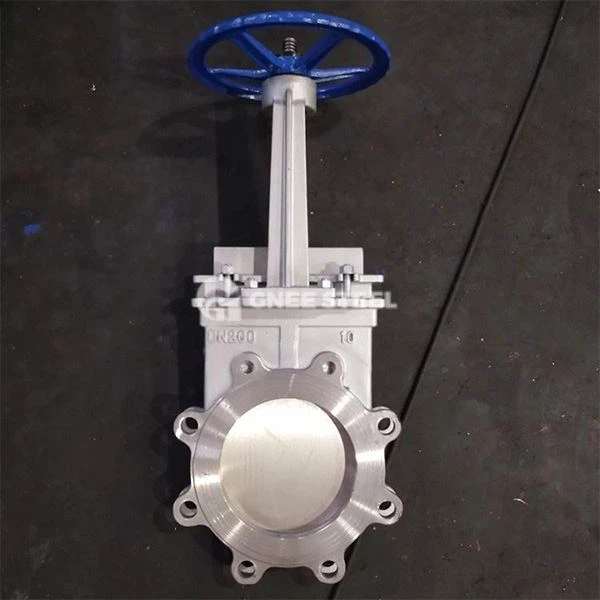

Lug hnífsgataloki Lýsing
Lug hnífsgáttarlokinn er hnífategundarloki með dráttarbyggingu sem er hannaður á báðum hliðum hliðsins. Það sker miðilinn með því að lyfta hliðinu lóðrétt og er hentugur til að skera af stýringu á háum örvunarvökva sem innihalda agnir, trefjar osfrv. (Svo sem seyru, gjall og seigfljótandi slurry). Það hefur kosti sterkrar beygjuþols og áreiðanlegrar þéttingar.
Uppbygging nýsköpunar:
Lug Design: Fylgjurnar beggja vegna hliðar auka stífni og draga úr aflögun beygju við skurð. Á sama tíma mynda þeir fjölpunkta þjöppunarþéttingu með lokasætinu til að bæta þrýstingþol (minna en eða jafnt og PN16);
Seling Form: harður innsigli (hörð ál) eða mjúk innsigli (gúmmí/ptfe), óhreinindi á þéttingaryfirborðinu eru skafnar af U-laga hnífsbrúninni neðst í hliðinu og lekastigið nær ANSI flokki VI;
Connection Method: Lug flansatengingin er notuð og boltarnir festa aðeins leiðsluna til að forðast útdrátt og aflögun loki líkamans, sem er hentugur við tíð í sundur.
Lug hnífsgatalokaforskrift
| Kjör | Tæknilegar vísbendingar | Forrit og ráð |
|---|---|---|
| Nafnþrýstingur | PN1 0/16 (1,0 ~ 1,6mPa) | Miðlungs og lágspennukerfi eins og jarðsprengjur og virkjanir. |
| Hitastigssvið | -29 gráðu ~ 180 gráðu (takmarkað af þéttingarefni) | PTFE innsigli henta við vinnuaðstæður minna en eða jafnt og 150 gráðu |
| Gæðasvið | DN50 ~ DN1400 | Stór flæði slurry leiðsla (DN meiri en eða jafnt og 300) er ákjósanleg |
| Aðalefni | Lokalíkaminn: WCB, CF8M (ryðfríu stáli 316), tvíhliða stál (F55/F53) | Veldu tvíhliða stál fyrir ætandi miðla (svo sem sýru og basa). |
Gnee Lug Knife Gate Valve
Forrit
Mines/Power Plants:
Kol slurry og gjall flutningskerfi, harður innsigli uppbygging getur skorið af svifryki (DN300 ~ DN1400, PN10); Sewage meðferð:
Trefjar sem innihalda trefjar og seigfljótandi skólp, U-laga blað til að koma í veg fyrir stíflu (mjúk innsigli, DN50 ~ DN400); Food/Pharmaceuticals:
Hreinlætis ryðfríu stáli (316L) efni er hentugur fyrir sæfða vökva og skjót uppsetningar eru auðvelt fyrir CIP hreinsun.
