Tómarúm fiðrildalokalýsing
Tómarúm fiðrildaloki er sérstaklega hannaður fyrir tómarúmskerfi og notar miðlínu fiðrildaplötubyggingu (myndað með suðu stuttum stálplötum). Það hefur einkenni lítillar flæðisþols, léttrar þyngdar og sveigjanlegrar uppsetningar. Grunnjöfnuðar þess fela í sér:
Innbyggt stofn-disk samsetning: útrýma hefðbundinni bolta- eða pinna tengingu, forðast hættuna á leka af völdum tæringar og bætir verulega áreiðanleika lofttæmisþéttingar;
Multi-lags þéttingartækni: Ventilsætið er úr nítrílgúmmíi (hitastigsþol -25 ~ 80 gráðu) eða flúorubber (hitastigþol -30 ~ 150 gráðu), með lekahraða minna en eða jafnt og 1,3 × 10^-6 pa · l\/s;
Einkaleyfi pökkunarsamstæðunnar eykur þéttingu loki líkamssambandsins og heldur stöðugum afköstum undir lofttæmisþrýstingi.
Drifstilling og gerð
Aðgerðargerð:
Handvirk tegund: Gildir um DN 32- DN300, rekstrar tog minna en eða jafnt og 10n · m, styður uppsetningar í mörgum stöðum;
Pneumatic gerð: Þjappað loftdrif ({{0}}. 4 ~ 0,7MPa), opnunar- og lokunartími minni en eða jafnt og 3 sekúndur, styður einn\/tvöfalda verkun og neyðarskerðingu;
Rafmagnsgerð: samþætt PLC stjórn, hentugur fyrir DN {{0}} DN5000 Ultra-Large gatiber lofttæmisleiðslur, með þrýstingsmótstöðu 1,0MPa.
Sérstök uppbygging:
Sjálfslásunaraðgerð: Lokaplata læsist sjálfkrafa í opnunar- og lokunarstöðu, þolir 0. 3MPa gasþrýsting og kemur í veg fyrir titrings tilfærslu;
Tvíhliða þéttingarhönnun: Lokastofuþéttingin samþykkir bótaskipan til að einangra afskipti utanaðkomandi andrúmslofts og tryggja að tómarúmprófið sé minna en eða jafnt og 1,3 × 10^-5 PA.
Tómarúm fiðrildisventill forskrift
| Stærðarsvið | 2 "~ 28", DN50 ~ DN700 |
| Leiklistarstilling | Tvöfaldur leiklist, Spring Return (Single Acting) |
| Rekstrarþrýstingur | 1,6MPa |
| Loftframboðsþrýstingur | 2,5 til 8 bar |
| Snúningshorn | 90 gráðu ± 4 gráðu |
| Virkni tíma | 1 ~ 2 sekúndur við 8. 0 bar loftþrýstingur |
| Líkamsefni | SS304, SS316, SS316L |
| Viðeigandi fjölmiðlar | Stjórn á vatni, lofti, gasi, olíu, vökvi |
| Umsókn | Vatn og skólp, Ultra Pure Water, Desalination, Chemical, Textile, Pharmaceutical, Pulp & Paper |
| Valfrjáls fylgihluti | Namur segulloka loki, takmörk rofi, FRL, stöðuvísir, handvirkt tæki |

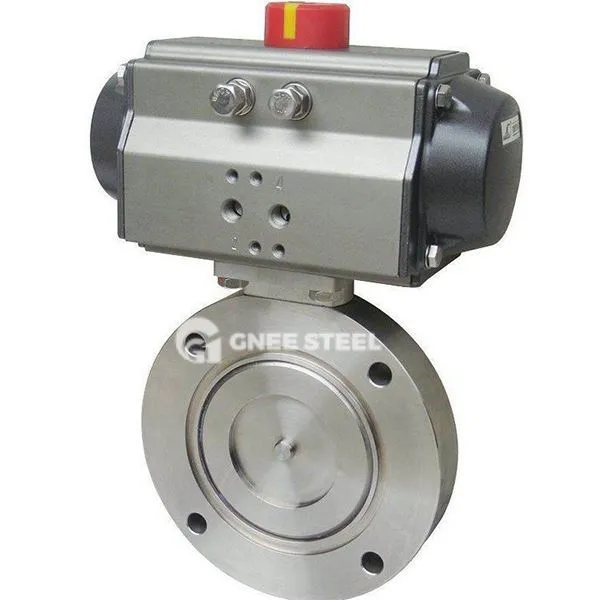

Tómarúm fiðrildaloki
Kostir
High flæði skilvirkni: Rennslisþolstuðullinn er minni en eða jafnt og 0. 1 í fullkomlega opnu ástandi og leiðni er betri en lokar sama stigs;
Hita- og tæringarviðnám: Hægt er að velja líkamsefni loki úr 304\/316L ryðfríu stáli (klóríð jón tæringarþolinn), og flúorfóðraður fiðrildalokinn er hentugur fyrir sterka sýrumiðla;
Fljótur svar: Pneumatic gerðin styður rafsegulviðsnúningsstýringu og neyðarskurðartíminn er minni en eða jafnt og 0. 5 sekúndur.
Forrit
Hálfleiðari Framleiðsla: Tómarúmhúðunarbúnaður loftstreymi (krafist leka minna en eða jafnt og 1 × 10^-6 pa · l\/s);
Lyfjaiðnaður : Frystþurrkakerfi tómarúmskerfi, hentugur fyrir CIP\/SIP hreinsun og ófrjósemisaðgerð;
Orkusvið : TRT BLAST Ofnabólgu kerfi, ónæmt fyrir háhitastigsgasi (minna en eða jafnt og 300 gráðu);
Umhverfisverndarverkfræði : Leiðsla úrgangs úrgangs til að koma í veg fyrir útfellingu svifryks og innsigli
