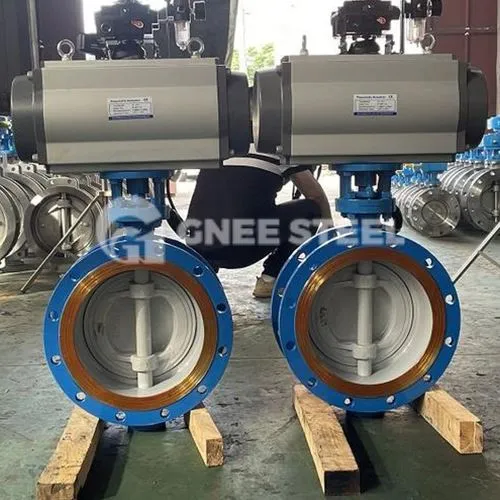

Vélknúinn fiðrildaventill

Vélknúinn fiðrildaventill er eins konar loki sem notar kringlótta fiðrildaplötu sem opnunar- og lokunarhluta og snýst með lokastönginni til að opna, loka og stilla vökvaleiðina. Fiðrildaplata fiðrildaventilsins er sett upp í þvermálsstefnu leiðslunnar. Í sívalningslaga rás fiðrildalokans snýst skífulaga fiðrildaplatan um ásinn, snúningshornið er á milli 0 gráður ~ 90 gráður, þegar snúið er í 90 gráður er lokinn alveg opinn.

forskrift vélknúinna fiðrildaloka

vélknúinn fiðrildaventill með stýrisbúnaði

Regla um eftirlit:

Orkugjafi rafknúinna fiðrildaloka er raforka, sem knýr ventilplötuna til að virka, til að opna og loka lokanum og dreifa eða skera úr hlutverki vökvans. Inntak 22{{10}V aflgjafi getur verið beint að skipta um stjórn, getur einnig verið innbyggð servóeining, inntaksstýringarmerki (4 ~ 20mADC eða 1 ~ 5VDC) og einfasa aflgjafi getur stjórnað aðgerðinni. Hægt er að skipta rafknúnum rafdrifnum fiðrildaloka í skiptingargerð og stjórnunargerð, skiptingartegund rafmagns fiðrildaventils er að gegna hlutverki að skipta; og stjórnandi gerð rafmagns fiðrilda loki er að gegna því hlutverki að stjórna flæðishraðanum, sem getur stillt flæðishraðann í þúsundasta úr gráðu, og það er líka eins konar loki með hærra verð. Reglugerð tegund er að AC220V aflgjafa sem afl til að taka á móti iðnaðar sjálfvirkni stjórnkerfi forstillt færibreytu gildi 4 ~ 20mA (0 ~ 5 og önnur veik stjórn) merki til að ljúka aðlögunaraðgerðinni.
