Rafmagnsstýrt fiðrildaloki lýsing
Rafmagns fiðrilda loki er loki sem er ekið af rafmagns stýrivél til að snúa hringlaga fiðrildisplötu. Fiðrildaplötan snýst um lokarásinn 0 gráðu -90 gráðu til að ná opnun og lokun eða flæðisstýringu leiðslunnar. Grunnaðgerðir þess fela í sér:
Hratt stjórn: 90 gráðu snúningur getur klárað fulla opnun eða fulla lokunaraðgerð, hratt viðbragðshraða, hentugur fyrir sjálfvirk stjórnkerfi.
Hönnun flæðisviðnáms: Þegar hún er opin að fullu er þykkt fiðrildaplötunnar eina viðnámið fyrir flæði miðilsins og þrýstisstapið er aðeins 1/3 af hliðarlokanum í sama þvermál.
Uppbygging og hönnunaraðgerðir
Helstu þættir:
Lokalíkaminn: úr steypujárni, sveigjanlegu járn eða ryðfríu stáli (eins og 3 0 4/316), flans eða klemmutenging uppfyllir GB/ANSI staðla og þrýstingsviðið er 1. 0-4. 0MPa.
ButterFly Plata: Diskulaga uppbygging, harða innsigli yfirborð yfirborðs yfirborðs wolframkarbíð, mjúkur innsigli gerð innbyggð PTFE eða gúmmíþéttingarhringur.
Drive og innsigli:
Rafmagnsvirkni : styður gerð rofa (220V AC) eða mótunargerð (4-20 MA merki), toghlífar 50-2000 n · m, með sprengingarvörn (exdⅱbt4) og ip67 verndarstig.
Tvíbura þéttingarlausn:
Elastic Seal: Nitrile gúmmí eða ptfe loki sæti, lekastig upp að VI, viðeigandi hitastig -20 gráðu ~ 150 gráðu .
Metal Hard Seal: Multi-lag ryðfríu stáli + grafítbygging, háhitaþol allt að 450 gráðu, ónæmt fyrir veðrun á kornamiðlum.
Rafmagnsstýrt fiðrildisventill forskrift
|
Miðlungs notaður |
Vatn, olía, vökvi, gufa osfrv |
|
Vökvahitastig |
-10 gráðu ~ 425 gráðu |
|
Vinnuþrýstingur |
0. 3-2. 5MPa |
|
Loka líkamsefni |
ryðfríu stáli |
|
Tengingarstærð |
2 "-24" |
|
Þvermál (mm) |
Dn 50-600 |
|
Þéttingarefni |
ryðfríu stáli |
|
Fiðrildisventilplata |
steypujárni eða ryðfríu stáli |
|
Rafmagnsstýri |
On-Off gerð, gerð reglugerðar, óvirkur snertitegund, opnunarmerki framleiðsla, gerð, |

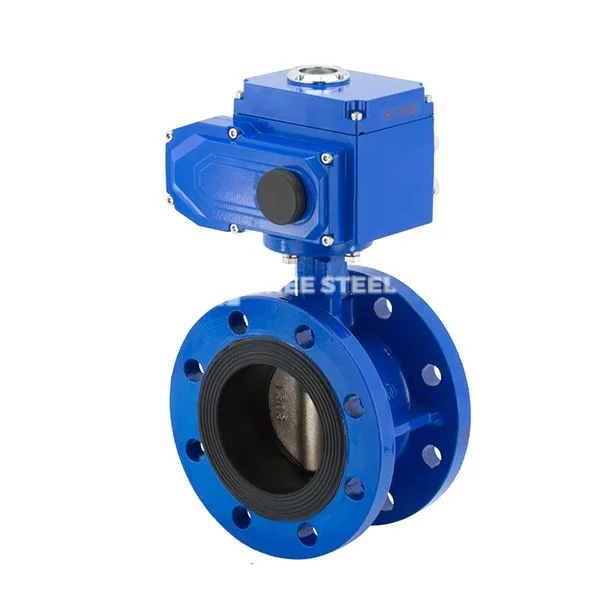

Rafmagnsstýrður fiðrildaloki
Valstillögur:
Hátt hitastig og háþrýstingsumhverfi: Helstu harða lokaða fiðrildaventla (svo sem D943W), líkamsefnið verður að vera WCB eða 316L ryðfríu stáli.
Tærandi miðill: Notaðu flúorfóðraða fiðrildaloka (PTFE fóður), ónæmt fyrir sterkri sýru og basa tæringu.
Forrit
Landbúnaðaráveita: Sóldrifin gerð er notuð til að bjarga áveitukerfi vatns, styðja við fjarstýringu og síun vatnsgæða.
Orkukerfi: Reglugerð um gufuleiðslu í hitauppstreymi, kælivatnsstýringu í kjarnorkuverum.
Efnaframleiðsla: Hraða efnishlutfalls reactor, ætandi miðlungs niðurskurður (svo sem sýru- og basa flutningsleiðslur).
