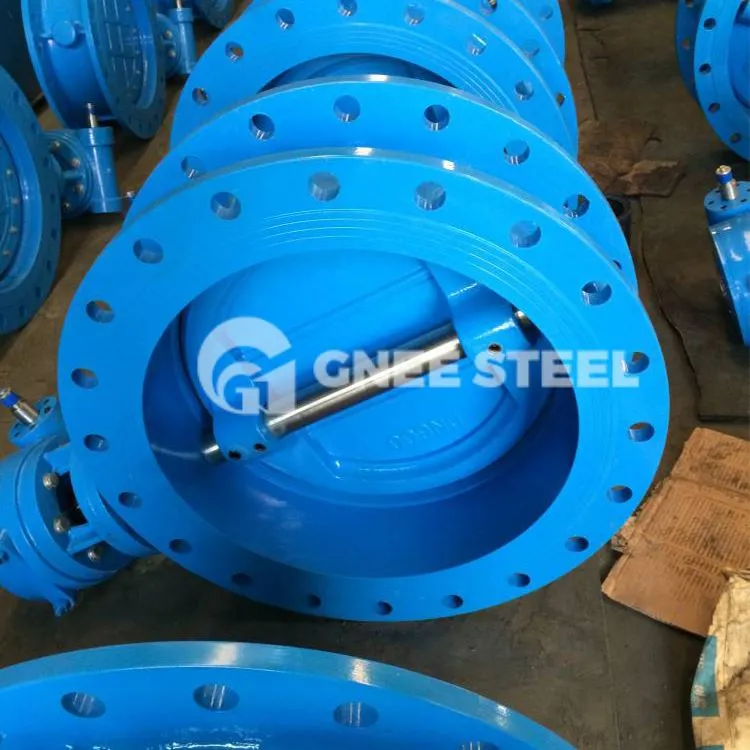

Afkastamiklir fiðrildalokar með flans henta sérstaklega vel fyrir loka með stórum þvermál. Þau eru mikið notuð á sviði reglugerðar um stóra þvermál. Þegar fiðrildaloki af flansgerð er að fullu opnaður er flæðisviðnámið lítið. Þegar opnunarhorn fiðrildaplötunnar er á milli um það bil 15-70 gráður getur flansfiðrildaventillinn stjórnað miðlungsflæðishraðanum mjög næmt. Þar að auki, vegna þess að fiðrildaplata flansfiðrildalokans hefur þurrkaeiginleika meðan á snúningi stendur, er hægt að nota þessa tegund af loki í leiðslum með sviflausnum ögnum. Það fer eftir styrkleika innsiglisins, það er einnig hægt að nota fyrir duft. og kornóttar fjölmiðlaleiðslur.
| Staðlar | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Efni | Kolefnisstál, Ryðfrítt stál, Ál Brons, Monel, Hastelloy, Títan, Duplex, Super Duplex og önnur sértilboð |
| Þrýstimat | ANSI 150# til ANSI 1500# |
| Stærðarsvið | 2" til 140" - 50mm til 3500 mm (Stærri stærðir ef óskað er) |
| Lokar tengingum | RF, RTJ |
| valfrjáls sæti hringir | Seigur RPTFE; INCONEL sem situr úr málmi (Eldvarið við notkun) |
| Virkjanir | Handvirkt, pneumatic, rafmagn, vökva (mótvægi) & rafvökva |
Afkastamikil lokar
- Eiginleikar
Þétt lokunarhönnun.
Lokaefni í einu stykki er steypt stál eða ryðfrítt stál með framúrskarandi tæringarþol.
Hástyrkur stöngull í einu stykki úr A564 Gr. 630/PH 17-4.
ISO 5211 uppsetningarpúði með 2"-12" ferningaskafti. 14"-24" lyklatengingar leyfa beinni uppsetningu á handvirkum (stöng og gír), loft- og rafdrifnum.
Tvöföld offset stilling, mjókkandi hornskífa hönnun. Hámarksflæði, lágmarksviðnám, veitir hátt CV.
Lokasæti eru fáanleg í mjúku (PTFE/RTFE) nítrílgúmmíi, EPDM, VITON eða málmi (A240 Tp 304/316) eldföstum ventlasæti. Bæði mjúk og málmsæti eru skiptanleg.
Glandflansinn kemur í veg fyrir ójafna álagsdreifingu sem gæti skemmt þéttinguna.
Innri ferðastöðvunarhönnun kemur í veg fyrir óhóflega hreyfingu disksins og lágmarkar mögulegar skemmdir á ventlasæti.
Varahringir eru fáanlegir í 125 til 200 AARH yfirborðsáferð og eru samhæfðir stöðluðum og spíralvinni þéttingarhönnun. Ytra þvermál er fellt inn í þéttingaryfirborð þéttingar til að koma í veg fyrir ytri leka.
Kröftugt handfang og 10-stöðugáfaplata staðsetja skífuna þannig að hún stöðvast nákvæmlega.
