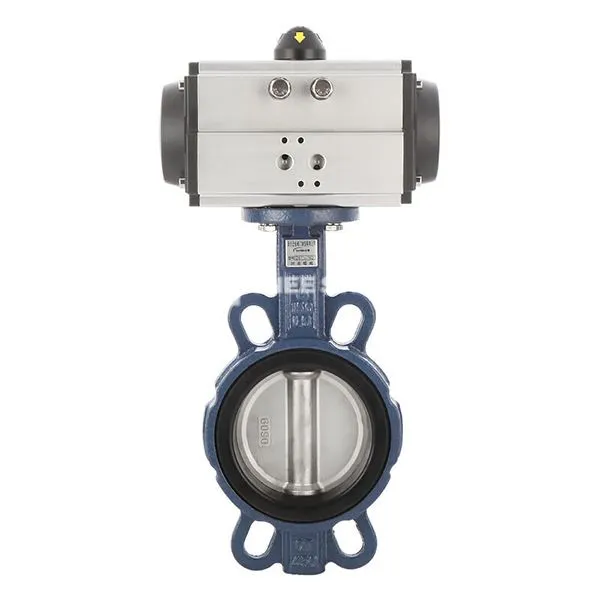

Wafer fiðrildi loki með pneumatic stýrivél

Wafer fiðrildi loki með pneumatic stýrivél er loki sem hægt er að opna og loka fljótt með því að snúa lokaskífunni ekið með þjöppuðu lofti. Það er hentugur fyrir leiðslukerfi með takmarkað rými og hátíðni. Það er mikið notað við flæðisstýringu og einangrun á sviðum efna, orku, matar osfrv.

Kjarnauppbygging og vinnu meginregla

Lokalíkami og tengingarform:
Hönnun skífu: Lokalíkaminn er klemmdur á milli pípuflansanna með boltum, með samsniðna uppbyggingu og sparandi uppsetningarrými.
Lokaplata og innsigli: Fiðrildaplötan tekur upp diskulaga uppbyggingu og þéttingarefnið getur verið nítrílgúmmí (NBR), flúorubber (FKM) eða málm harður innsigli til að mæta þörfum mismunandi miðla.

Pneumatic Actuator:
Tvöfaldur verk/eins verkandi: Tvöfaldar virkjendur treysta á tvíátta loftgjafa drif og stakir stýringar eru búnir með endurstillingu vorsins (sjálfkrafa lokað þegar loft tapast).
‌Drive mode‌: gír rekki (AT Series) eða Scotch Fork (AW Series) sending, framleiðsla tog allt að ‌10 ~ 5000 n · m‌, hentugur fyrir DN15 ~ DN1200 kaliber‌.
‌
Vinnandi meginregla::
Loftgjafinn ({{0}}. 4 ~ 0,6 MPa) skiptir um stefnu í gegnum segulloka loki, ýtir stimpla stimpla til að hreyfa sig og rekur fiðrildaplötuna til að snúa ‌90 gráðu ‌ til að ná fullri opnun eða fullri lokun ‌.
‌ TEALING VINNU ‌: Miðlínu teygjanlegt innsigli (mjúk innsigli) eða þriggja forgangs málm innsigli, lekastig minna en eða jafnt og 10 ppm‌



Wafer fiðrildi loki með pneumatic stýrivél



Forrit

• Industrial sjálfvirkni:

Fljótleg aftenging efnisafgreiðsluleiðslna í efnaofnum.

Reglugerð um gufu í hitauppstreymi, standast háan hita og háan þrýsting.

• Hreint og hreinlætiskerfi:

Smitgát miðlungs stjórnun á matarlínum mat og drykkjar (með spegil-löggiltum ryðfríu stáli lokum).
Leka-verndar einangrun leysiefna og fleyti í lyfjabúnaði.

• Umhverfisvernd og orka:

Svif frágangsgasleiðslna í desulfaizization kerfum með rennsli, með slitþolinni harða innsigli hönnun.
Neyðarákvörðun LNG tankverslana, styðja við lágan hitastig (-196 gráðu).
