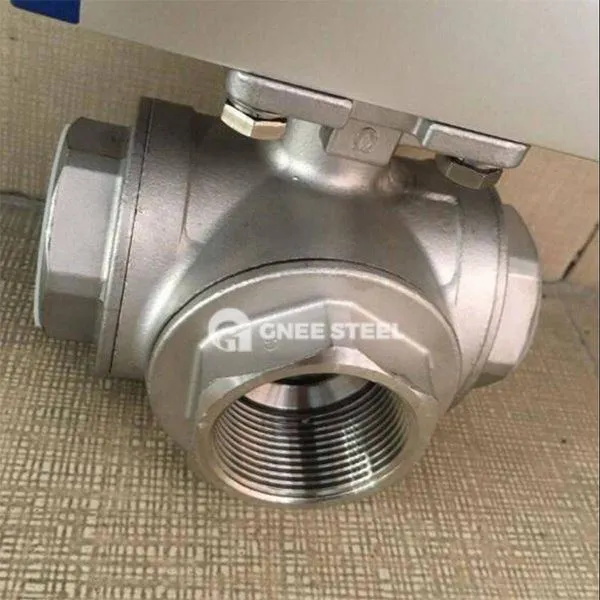

T Port 3- leið kúluloki lýsing
Þriggja vega kúluventill T-gerð er loki sem stjórnar tengingu þriggja rétthyrndra rörs með því að snúa boltanum . Rennslisrás hans er raðað í T lögun, sem getur gert sér grein fyrir virkni miðlungs dreifingar, samflæðis og flæðisstefnu sem skiptir .
Aðalþing
Valve Body: fölsuð eða steypt (kolefnisstál/ryðfríu stáli), með þremur flansum/snittari tengi;
BALL: T-laga rásarhönnun, yfirborðsherðandi meðferð (svo sem wolframkarbíð úða) til að bæta slitþol;
Ventilsæti: fjögurra sæta uppbygging (staðall er tvöfalt loki sæti) til að ná tvíhliða þéttingarjafnvægi .
Vinnustilling
| Kúlustaða | Function | Aplication |
|---|---|---|
| 90 gráðu snúningur | A → B eða A → C Split | Efnafræðileg hráefni dreifing |
| 180 gráðu snúningur | B+C → A Confluence | Olíublöndun flutninga |
| Sérstakur horn | A → B+C eða full lokun | Neyðarlokun |
T Port 3- hátt
Framleiðslu- og prófunarstaðlar
| Verkefni | Ráðstöfun og staðlar |
|---|---|
| Efni staðlar | Lokalíkaminn: ASTM A105 (kolefnisstál) / A182 (ryðfríu stáli); innsigli: PTFE / PEEK (hitastig viðnám minna en eða jafnt og 200 gráðu) |
| Aðalprófun | - Lágþrýstingsþétting (0,6MPa): lekahlutfall minna en eða jafnt og ISO 5208 flokkur V; - Háþrýstingsþétting (1,1 × PN): Núll sýnilegur leki |
| Performance Testing | 2000 þrýstingop og lokun lotur (engin festing) + and-truflanir (viðnám minna en eða jafnt og 10Ω) |
| Vottunarkröfur | API 6D (leiðsla loki), brunavarnavottun (API 607) |
Forskrift
| Færibreytur | Svið |
|---|---|
| NOMINAL þvermál | DN15 ~ DN300 (aðallega flans tenging) |
| Pressure stig | 1,6MPa ~ 6,4MPa (PN16 ~ PN64) |
| Viðeigandi hitastig | -196 gráðu ~ 550 gráðu (þekur djúpa kulda til hás hitastigs) |
| Drive Mode | Handvirk, ormagír, pneumatic (sprengiþétt), rafmagn |
Forrit
| Industry | Forrit | FUNCTIONS |
|---|---|---|
| Jarðolíu | Hráolíuhlutfall, rofi reactor fóðurs | Stjórna nákvæmlega blöndunarhlutfallinu til að koma í veg fyrir kók. |
| Orka og rafmagn | Gufuleiðni, ketil fóðurvatnskerfi | Hár hitastig og háþrýstingur (25MPa/550 gráðu) Áreiðanlegt rennsli |
| Skipasmíð | Kjölfestuvatnskerfi, eldsneytisolíuleiðsla | Samningur hönnun passar í lítið skálapláss |
| Pharmaceutical matur | CIP hreinsunarleiðsla, sæfð miðlungs dreifing | Öll borin hefur ekkert dauða horn og uppfyllir hreinlætiskröfur |
T Port 3- leið kúluventill
Kostir
Multi-virkni stjórn
Einn loki getur gert sér grein fyrir flæðisleiðni, samflæði og snúningi, einfaldað leiðsluhönnunina um 30%.
Low rennslisþol og mikil skilvirkni
Hönnun með fullum þvermál, rennslisþolstuðull ≈ beinn pípuhlutur, orkusparnaður meira en 15%.
Áræmilegt þétting
Fjögurra sæta uppbyggingin er jafnvægi og þéttingarlífið er aukið um 3 sinnum undir háum hita/háum þrýstingi .
Easy viðhald
Efsta fest uppbygging, skipti á netinu innsigli tekur aðeins 30 mínútur .
Umbúðir og samgönguspor
Placking kröfur
DN50 og hér að neðan: Rakaþétt trébox + FLANGE verndarhlíf;
DN50 og hærri: ramma trékassi fastur, loki líkami stöðvaður fyrir áfallsþéttan .
TRANSPOPTATION LABEL
Merktu þrýstingsstigið, flæðir ör og „brothætt áfallsþétt“ merki;
Festu efnisskýrslu, prófunarvottorð og API vottunarskjöl .
Þriggja vega kúluventill T-gerð leysir kjarna verkjapunkta miðlungs dreifingar, háhitaþéttingar og rýmis takmörkun í flóknum leiðslumarkerfi með uppbyggingu nýsköpunar og ströngum prófunum .
