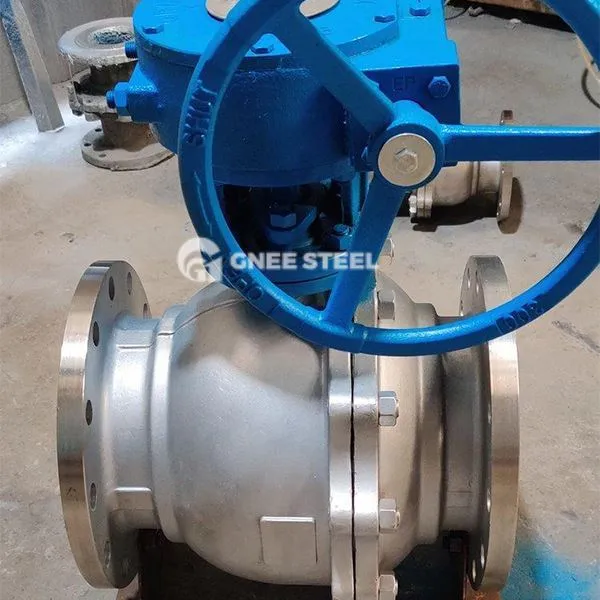

Flanged trunnion fest kúlur

Flans trunnnion kúluventill er loki þar sem opnunar- og lokunarhlutinn (boltinn) er ekið af lokastönginni og snýst um ás lokans. Þessi loki er venjulega notaður til að stjórna vökvaflæði í leiðslunni og hægt er að opna hann eða loka með því að snúa 90 gráður.

‌Main uppbygging‌

Líkami og bolti í ‌ Valf: Lokalíkaminn er að mestu leyti úr steypustáli (WCB), ryðfríu stáli (304/316L) eða fölsuðum stáli og yfirborð boltans er erfitt að koma á yfirborðinu til að auka slitþol.
Kúlan er fest með efri og neðri legum til að koma í veg fyrir að miðlungs þrýstingur ýti boltanum til að hreyfa sig og draga úr rekstrar toginu.
‌ Aðalþéttir íhlutir ‌:
Hönnun sæti í sæti: Tvö sjálfstæð loki sæti eru staðsett beggja vegna boltans og styðja tvíátta þéttingu og miðlungs einangrun.
‌ Fireproof Structure‌: Ef eldur er, myndar eldföst þéttingarhringur málminnsigli með boltanum, sem er í samræmi við API 607 ​​staðalinn.



Flanged trunnion fest kúlur



Forrit
Langtengingarleiðslur: Stór-þvermál (DN 600+) olíu og gas, vatnsleiðslur, hentugur fyrir háþrýstingsumhverfi fyrir ofan flokk 600.
Petrochemical: Háþrýstingsofnar, gufuleiðslur með háum hita og ætandi fjölmiðlaeftirlit.
Iðnaðarbúnaður: ketilkerfi, ögn sem innihalda ögn og slurry flutning og brunavarnarleiðslur.
Ráðleggingar um val og viðhald

Val stig
Háþrýstingssvið: Forged stálventill líkami + harður innsigli (svo sem stellít ál) er ákjósanlegur.
Tærandi miðill: 316L ryðfríu stáli loki líkami + Fluororubber innsiglihringur.
Kröfur um brunavarnir: Hönnun eldvarna í brunavarnir verða að vera í samræmi við API 607 ​​staðla.
Ráðleggingar um viðhald
Regluleg smurning: Sprautaðu háhitafitu í lokastöngina og berðu á 6 mánaða fresti til að koma í veg fyrir jamming.
Innsigli uppgötvun: Athugaðu slit á lokasætinu á hverju ári við háþrýstingsskilyrði og skiptu um vor- eða innsiglihringinn í tíma.
