Steypu stál trunnnion festan kúluloka Lýsing
Steypu stál trunnnion kúluventill er fastur kúluventill. Kúlan hans er fest við miðju loki líkamans við efri og neðri stokka. Undir miðlungs þrýstingi hreyfist fljótandi lokasætið og þrýstir boltanum til að ná tvíhliða þéttingu. Það er sérstaklega hannað fyrir háþrýsting, stóra þvermál og langlínulínur.
Main uppbygging
Vettvang líkami og bolti:
Lokalíkaminn er úr steypu stáli (WCB), ryðfríu stáli (304/316L) eða fölsuðum stáli og yfirborð boltans er harður álfelgur til að auka slitþol.
TRUNNION (efri og neðri stokka) festir boltann til að forðast tilfærslu á kúlu og draga úr rekstrar tog.
Seal þing :
Flóandi loki sæti: Drifinn af miðlungs þrýstingi, boltanum er ýtt til að mynda sjálfstætt innsigli, sem styður tvíhliða þéttingu.
Fireproof Design: Ef eldur er, mynda lokasætið og loki líkaminn málminnsigli (í samræmi við API 607 staðal) .
Steypu stál trunnnion festan kúluloka forskrift
Líkamsefni: Kolefnisstál, ryðfríu stáli, ál úr stáli, tvíhliða stáli o.s.frv.
Boltað vélarhlíf og klofinn líkami, fastur bolti að innan
Sprengja út sönnun stilkur og eld-öruggar hönnun
Lítil losunarpökkun og and-truflanir
Mjúkþétting eða hörð þétting samkvæmt beiðni viðskiptavinarins
Full höfn eða minni hafnarhönnun
Stærðarsvið: NPS 2 "~ 40"; DN50 ~ DN1000
Þrýstingsmat: Class 150 ~ Class 1500; PN16 ~ PN100
Lokategund: RF, FF, RTJ, BW
Aðgerðarháttur: Ormgír, skiptilykill, rafmagns, lungnabólga osfrv.

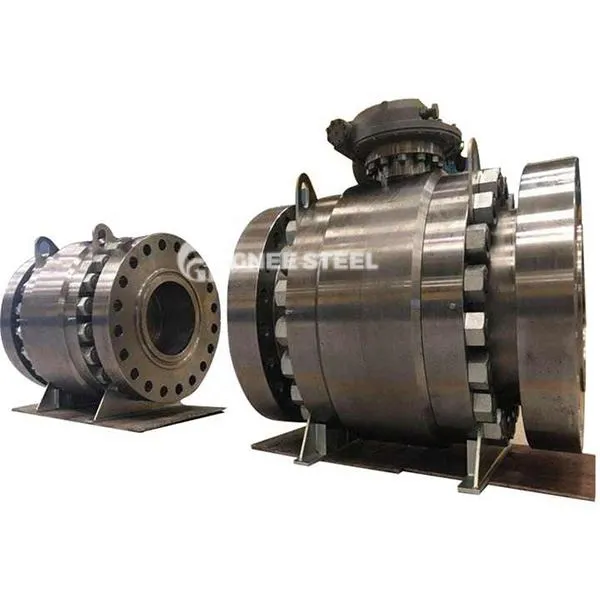

Steypta stál trunnnion festan kúluloka
Forrit
Petrochemical iðnaður: Háþrýsting hráolía/jarðgasleiðsla og reactor miðlungs stjórnun. Long-fjarlægð leiðsla: Stór þvermál (DN 600+) Vatns- og gasflutningsverkefni, hentugur fyrir flokk 600 og yfir háþrýstingsumhverfi. INDUSTRIAL BÚNAÐUR : Ketill gufuleiðslur, ögn sem innihalda ögn Slurry Transportation.
Kostir
Áræmileg þétting: Tvíátta þéttingarhönnun, lekahlutfall minna en eða jafnt og 0. 01ml/min. Long Life: Opnunar- og lokunarlíf harða innsigliðsins er yfir 100, 000 sinnum, og skiptihring mjúks innsigls er 3 ~ 5 ár. Flexible uppsetning: Engar takmarkanir á flæðisstefnu, er hægt að setja upp lárétt eða lóðrétt
