Fölsuð 3- hátt

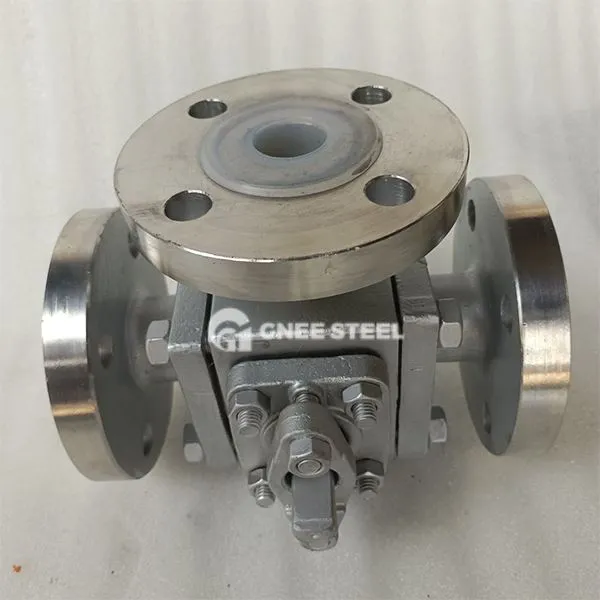

Fölsuð þriggja vega kúluventill vísar til sérstaks kúluventils þar sem loki líkami er myndaður með því að smíða ferli (frábrugðinn steypuventil) . hann hefur hærri efnisþéttleika og þjöppunarstyrk og er hentugur fyrir harða vinnuaðstæður með háum hita, háum þrýstingi, sterkum tæringu eða kröfum um mikla hreinleika.}
Kostir
1. mikill styrkur og þrýstingsviðnámsafköst
fyrir þéttleika forskot
Forgunarferlið útrýma steypta svitahola, eykur efnisþéttleika um 15%og hefur hærri togstyrk;
Þrýstingsgetan getur náð class 900 (90MPa) , sem hentar vel á háum þrýstingsolíu og gasleiðslum .
Low hitastigsábyrgð
Falsað stál (eins og ASTM A350 LF2) er meðhöndlað með kryogenískt, með áhriforka sem er meiri en eða jafnt og 40J við -196 gráðu, og er ónæmur fyrir lágum hita brothætt sprunga .
2. Bætt innsigli áreiðanleika
Metal Hard Seal aðlögunarhæfni
Forgandi yfirborðið hefur hátt áferð (RA minna en eða jafnt og 0,8μm) og er passað við wolfram karbíð húðað kúlur til að ná class vi þéttingu;
Þéttingarlífið er framlengt um 3 sinnum við háhitaaðstæður (450 gráðu) (borið saman við steypuventla) .
BiDirectional þrýstingur Sjálfsjafnvægi
Tvískiptur stimplaáhrif loki sæti, núll leki (lekahraði minna en eða jafnt og 10⁻⁶ mbar · l/s) þegar munur á fram- og öfugum þrýstingi er minni en eða jafnt og 10MPa .
3. Kostir við hagræðingu
Compact og létt hönnun
Undir sama þrýstingsstigi er fölsuð stálventill líkami 30% léttari en steypuventillinn og sparar uppsetningarrými; Top-fest uppbygging: Engin þörf á að taka í sundur leiðsluna til viðhalds og netuppbót á innsigli tekur minna en 30 mínútur . Enhanced Safety Protection
Eitt stykki fölsuð loki stilkur útrýmir hættunni á brotum og uppfyllir API 607 Fireproof vottun (enginn leki eftir 30 mínútna eld við 650 gráðu);
And-truflanir tæki (viðnám minna en eða jafnt og 10Ω) kemur í veg fyrir að neistaflugi geti notað eldfiman miðla .
Fölsuð 3- hátt
Forskrift
Vettvang líkamsmyndingarferli
Efni: Kolefnisstál (A105), ryðfríu stáli (304/316L) eða nikkel-byggð ál (eins og N6);
Kostir: Að smíða útrýma steypuhola galla og burðarþrýstingur getur náð bekknum 900.
Ball og Flow Channel Design
T-gerð uppbygging: Þrjár hafnir eru rétthyrndir til að ná fram frávik, samflæði eða miðlungs rofi (svo sem olíuhlutfall);
L-gerð uppbygging: Aðeins tvær hafnir eru tengdar, tileinkaðar rennslisstefnu (svo sem kælivatnsrásir);
Yfirborð boltans í gegnum gatið er hert (eins og wolfram karbíð úða) og slitþolið er aukið um 2 sinnum .
Þéttingarkerfi
Lokasæti: Polytetrafluoroethylene (PTFE) er notað við venjulegt hitastig, aukið PEEK/PPL er notað við háan hita; Málmharna innsigli er notaður við mjög háan þrýsting;
TOP-fest hönnun: Valve stilkur og boltinn eru smíðaðir í heild sinni og hægt er að taka það í sundur og setja saman á netinu við viðhald .
Drifstilling
Handvirkt, pneumatic (ATEX vottað) eða rafmagns, svörunarhraði minna en eða jafnt og 0 . 5 sekúndur (skilyrði fyrir neyðartilvikum).
Kröfur um framleiðslu og próf:
Efnivottun: - Álit í samræmi við ASTM A105 (kolefnisstál) eða A182 (ryðfríu stáli);
- Veittu skýrslu um rekjanleika og hitameðferð
Seal Test: - Lágþrýstingsþétting (0,6MPa) lekahraði minna en eða jafnt og ISO 5208 flokkur V;
- Háþrýstingsþétting (1,1 sinnum nafnþrýstingur) Núll sýnilegur leki
Performance test: - 2000 þrýsting opnun og lokun hringrás (engin jamming/leki);
-And-truflanir próf (STEM-boltaviðnám minna en eða jafnt og 10Ω)
Sértæk vottun: - API 6D (leiðslu loki);
- API 607 brunavarnavottun (lögboðin krafa um jarðolíuiðnað)
Forrit
| Iðnaður | Aplications | Function |
|---|---|---|
| Jarðolíu | Hráolía í hlutfalli, hvata sprunga leiðsla | Stjórna nákvæmlega blöndunarhlutfalli miðils til að koma í veg fyrir kók á reactor |
| Orka og rafmagn | Gufukerfi, fóðurvatnsrofi ketils | Tryggja áreiðanlegan rennslislækkun við háan hita og háþrýstingsskilyrði (þrýstingþol sem er meiri en eða jafnt og 25MPa) |
| Málmvinnsluiðnaður | Sprengjuofn kælivatnsrásarkerfi | Skiptu fljótt um vatnsrásir til að koma í veg fyrir að kælingar truflanir valdi ofhitnun búnaðar |
| Fín efni | Tærandi miðlunardreifing (sýru/basa leiðslur) | Smíðaður loki líkami hefur 50% hærri tæringarþol og útrýma hættu á leka |
Fölsuð 3- leið kúluventill
Umbúðir og samgönguspor
Placking kröfur
Lokaþvermál minna en eða jafnt og DN100: Trékassi fóðraður með rakaþéttum olíupappír, flans yfirborð búin með plasthlífarhlíf;
Loki þvermál ＞ DN100: Ramminn trébox fastur, loki líkami stöðvaður til að koma í veg fyrir árekstur .
Transportation Mark
Merking kassans: „Upward“ „rakaþétt“ merki og lokalíkan, þrýstingsstig;
Meðfylgjandi skjöl: Pökkunarlisti, samskiptaskírteini, efnisskýrsla, prófunarvottorð (þ.mt API/ISO vottun)
