Jacketed kúluventill lýsing
Jacketed kúluventill er venjulegur kúluventill á grundvelli þess að auka jakkalag sérstaks loka, í gegnum jakkalagið í heita miðilinn (gufu, heitt vatn) eða kalt miðla (kalt vatn, kælimiðill) til að viðhalda hitastigi miðilsins til að koma í veg fyrir mikla seigju, auðvelt að kristalla eða þurfa stöðuga hitastigs flutning miðils eða versnun, hentugt fyrir efnaiðnað, jarðolíu og annað atriði sem krefjast hitastigseftirlits.
Uppbygging íhluta
- Jacket Layer: Ytri samlokan sem umbúðir loki líkamann, efnið er aðallega ál úr stáli eða ryðfríu stáli og hitastigið er stillt með dreifingu innflutnings og útflutnings á hitamiðli.
- Ventil líkami og vélarhlíf: Aðalskipulagið, innri leiðin er sú sama og venjulegur kúluventill, jakkinn getur þekið hluta eða allan ventilslíkamann (að hluta jakkað/að fullu jakkað).
- Bolta og lokasæti:
- Kúluyfirborðið speglar fægja og lokasætið til að mynda þétti varaform, efnið er ryðfríu stáli eða kolefnisstálhúðuðu karbíði.
- Lokasætið samþykkir PTFE, breytt PTFE eða málmþéttingu, aðlagast að háu eða lágu hitastigsumhverfi.
- Aksturstæki: Stuðningshandbók, rafmagns eða loftslagsaðgerð, sumar gerðir eru búnar einangrunarhönnun lokastöngunnar.
- Auka uppbygging: holræsiport (til að fjarlægja þéttivatn jakkans), læsa skrúfuna (til að laga jakkann).
Forskrift
- Nafnþvermál: DN 40- DN1200, Full borhönnun til að draga úr rennslisþol.
- Þrýstingsstig: Class 150- Class900, háþrýstingslíkan getur náð 42MPa.
- Jakkaform:
- Að hluta til jakkað: Að hylja aðeins miðju loki líkamans, flansstærð er í samræmi við venjulega lokann.
- Full jakki: Hyljið loki líkama og flans, þarf að auka flansstærðina til að passa við jakkann.
- Tenging: Flansstenging (venjuleg eða stækkuð flans), klemmutegund.

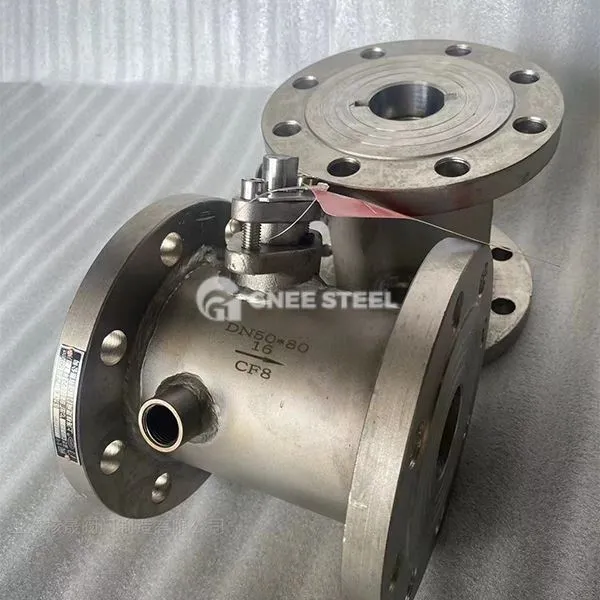

Gnee jakkaður kúluventill
Lögun og ávinningur
- Nákvæm hitastýring: Jakkalagið heldur hitastigi miðilsins með því að dreifa hitauppstreyminu og koma í veg fyrir kristöllun eða storknun.
- Áreiðanleg þétting: PTFE þéttingarhringur eða málm harður innsigli til að ná núlli leka, breitt hitastigsviðnámssvið (-196 gráðu í 550 gráðu).
- Andstæðingur-tæring og slitþolinn: ryðfríu stáli loki líkami og karbíðhúð til að laga sig að ætandi miðlum sem innihalda ögn.
- Samningur uppbygging: Full jakkahönnun er lítil að stærð og ljós að þyngd, auðvelt að setja upp og viðhalda.
- Þægileg aðgerð: 90 gráðu opnun og lokun, lágt togdrif, stuðningur við skjótan aðlögun.
Forrit
- Petrochemical: Að flytja þunga olíu, malbik, plastefni og aðra seigju miðla.
- Matur og lyfjafyrirtæki: Stöðug hitastýring á sírópi, fitu, hráefni lyfja osfrv.
- Metallurgical orka: Háhita gufuleiðsla, kola ryk og öskumeðferð.
- Umhverfisvernd og sveitarfélög: skólphreinsun sem inniheldur kristallað agnir, hitakerfi.
Vörulýsing
- Af hverju að velja jakkaða kúluventil
- Miðlungs aðlögunarhæfni: Eina tegund lokans sem getur samtímis leyst vandamálið við að flytja mjög seigfljótandi, auðveldlega kristallaða og hitastigviðkvæman miðil.
- Öryggi: Jacketed Design til að forðast hættuna á stíflu eða leka vegna hitastigsbreytinga í miðlinum.
- Efnahagslíf: Dregur úr þörfinni fyrir upphitun fyrir leiðslur, dregur úr orkunotkun og viðhaldskostnaði.
- Langt líf: Sjálfhreinsandi rennslisstígur og slitþolinn innsigli uppbyggingu lengja endingartímann verulega.
