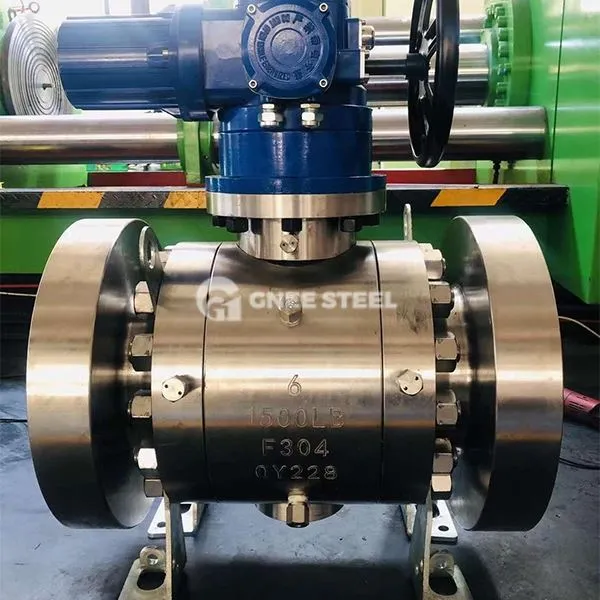

Háþrýstingur fölsuð kúluventill

Hátt - þrýstingur fölsuð kúluventill er tegund kúluventils framleidd með smíðunarferli, með háum hita og háþrýstingsmíði til að auka þéttleika og styrk efnisins, það er hentugur fyrir opnun og lokun hás - þrýstingsleiðslukerfa eins og olíu, náttúru gas, flæði reglugerðar og einangrun fjölmiðla.

Uppbyggingarsamsetning

• Loki líkami og vélarhlíf:

Falsað stálefni (svo sem ASTM A105, F316), þrír - líkamsskipting uppbyggingar, auðvelt að taka í sundur og viðhalda.
Hönnun eldvarna uppbyggingar, mikill hátt hitastig getur samt haldið þéttingarafköstum.

• Bolta og sæti:

Yfirborð boltans er spegil fáður, fullur borhönnun (rennslisþol nálægt beinni pípu), úr ryðfríu stáli eða harða álfellu.
Lokasætið samþykkir málm harða innsigli (nikkel - byggt ál) eða mjúk innsigli (PTFE), aðlagast háum þrýstingi, háum hita eða ætandi miðli.

• Loki stilkur og stýrimaður:

Neðri fest andstæðingur - aftengingarventil stilkur, hvolfi innsigli til að koma í veg fyrir leka í miðlum.
Styðjið handvirkan ormagír, loftnet, raf- eða fljótandi tengingu.

Nafnþvermál (DN)

• Venjulegt svið: DN15 ~ DN200 (sumar gerðir styðja DN50 ~ DN1200 stór þvermál)
• Algengar forskriftir: 1/4 tommur ~ 2 tommur (samsvarar DN6 ~ DN50)

þrýstistig

Nafnþrýstingur (PN):

• Hefðbundnar gerðir: PN10.0 ~ PN32.0MPa (sumar allt að 42MPa)
• American Standard Grade: ANSI 600, 900, 1500 pund.
• Vinnuþrýstingur: hæsti stuðningur 207bar (um 21MPa)

tengingaraðferð

• Snittari tenging: NPT, BSPT, DIN og aðrir staðlaðir þræðir
• Flans tenging: Standard flans eða stækkaður flans (þegar hann er fullur jakkaður hönnun)
• Welding / Ferrule Connection: Fyrir litla - þvermál hátt - þrýstingssvið (eins og DN15 ~ DN50)

Viðeigandi hitastig og miðill

Hitastig: -29 gráðu ~ 550 gráðu (hefðbundin líkön fyrir -20 gráðu ~ 232 gráðu)
Viðeigandi miðill:

• Almenn tegund: Vatn, gufa, olía, jarðgas
• Sérstök gerð: Slurry sem inniheldur fastar agnir, ætandi lofttegundir/vökvi (þarf að passa ryðfríu stáli eða karbíðefni)

Uppbygging og hönnunarstærðir

• Loka líkamsefni:

Kolefnisstál (ASTM A105), ryðfríu stáli (304/316), fölsuð stál

• Innsigli form:

Mjúkþétting: Styrkt pólýtrafluoróetýlen (PTFE / PEEK), hitastig minna en eða jafnt og 232 gráðu C
Málmþétting: nikkel - byggð ál eða hörð húðun, háhiti / háþrýstingsviðnám

• Akstursaðferð:

Handvirkt (ormgír/handfang), pneumatic, rafmagns

lögun og uppsetningareinkenni

• Hönnun flæðisstígs: Full í gegnum þvermál (rennslisþol nálægt beinni pípu) eða minnkað (fyrir litla flæðisstýringu)
• Lengd uppbyggingar: Samkvæmt mismunandi þvermál samsvarar bilið 90mm ~ 530mm (svo sem DN15 við 90mm, DN200 samsvarar 530mm)
• Fireproof Design: Valve Stem Anti - Aðskilnaðaruppbygging, Metal Seal Fireproof Offramboð.



Gnee háþrýstingur fölsuð kúluventill



Lögun og ávinningur

• Mikill styrkur og áreiðanleiki:

Að smíða ferli eykur togstyrk og höggþol efnisins, hentugur fyrir hátt - þrýstingsumhverfi yfir 42MPa.
Fireproof og andstæðingur - truflanir, örugg aðgerð við miklar vinnuaðstæður.

• Framúrskarandi innsiglunarafköst:

Tvöfaldur þétti yfirborðsbyggingar (málmur - til - málm/mjúkur innsigli), til að ná núll leka er einnig hægt að nota tómarúmskerfi.
Þéttingaryfirborðið er ónæmt fyrir veðrun og viðheldur mikilli þéttingarafköstum eftir langa - notkun.

• Þægindi og efnahag:

Hratt opnun og lokun með 90 gráðu snúningi, litlu rekstrar tog og fjarstýringu.
Rennslisþolið er mjög lítið, dregur úr orkunotkun; Viðhaldskostnaður er lægri en hliðar eða hnöttur.

Forrit

• Orkusending: olía, jarðgaslöng - fjarlægðarleiðsla og gasskerfi í borginni.
• Efna- og raforku: Hár - Þrýstingur gufu, sýru- og basa miðill og hátt - hitastig vatnsstýringar.
• Sérstök vinnuaðstæður: Súrefni, vetnisperoxíð, etýlen og önnur hættuleg miðlunarleiðsla.

• Miðlungs aðlögunarhæfni: Eina loki gerðin sem getur samtímis mætt háum þrýstingi, háum hita, sterkum tæringu og hættulegum miðlum.
• Löng lífshönnun: Forging efnisþreytuþol, þéttingarbygging klæðist - ónæmum, dregur úr tíðni skipti.
• Öryggi: eldur, sprenging og andstæðingur - truflanir í takt við hátt - áhættuöryggisstaðla.
