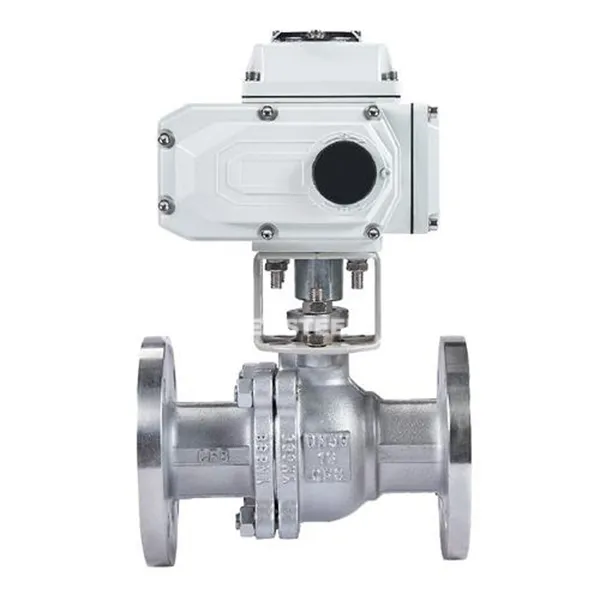

Rafmagnsstýrt kúluloki lýsing
Rafmagns kúluloki er sjálfvirk loki sem knýr boltann til að snúa í gegnum rafmagns stýrivél til að skera af, tengja eða stilla flæði leiðslumiðlunar. Kjarnaaðgerðir þess fela í sér fjarstýringu á flæðisstefnu miðilsins, nákvæm flæðisaðlögun (svo sem línuleg aðlögunareinkenni V-gerð kúluventilsins) og aðlagast að opnunar- og lokunarkröfum ýmissa vinnuaðstæðna (háþrýsting, háhita, ætandi miðli).
2. kjarnasamsetning
Rafvirkni :
Innbyggt mótor, lækkunartæki og greindur stjórnkerfi, styður rofa merki (svo sem 24V DC) eða hliðstætt merki (4-20 MA) til að keyra lokastöngina til að snúa.
Sumar gerðir eru búnar varanlegum segull samstilltum mótor og endurgjöfartæki til að ná 0. 05 sekúndu hratt svörun og nákvæm stjórn á loki.
Valve Body:
Valve Body: Búið til úr ryðfríu stáli, steypu stáli eða plasti, uppbyggingunni er skipt í flansategund, gervigerð eða snittari tengingu og þvermál nær yfir DN15 ~ 250mm.
Ball: Standard boltinn er hönnun í fullri þvermál (vökvaþol er nálægt beinni pípu) og V-gerð boltinn nær aðlögun rennslishlutfalls með sérstökum rifa.
Aðalþéttir íhlutir :
PTFE Soft Seal eða Metal Hard Seal (svo sem soðið karbíðloku sæti), þrýstingur er á bilinu tómarúm til 6,4MPa, hitastigþol -30 gráðu ~ 450 gráðu.
Einkaleyfatækni (svo sem þjöppunaruppbygging gúmmíþjöppunar) getur komið í veg fyrir
Rafmagnsstýrður kúluventill forskrift
|
DN |
DN50 ~ 500mm (önnur hafnarstærð, vinsamlegast gefðu til kynna þegar þú pantar) |
|
Nafnþrýstingur |
1. 0 ~ 1,6MPa (annar þrýstingsstaðall, vinsamlegast gefðu til kynna þegar þú pantar) |
|
Líkamsefni |
Sveigjanlegt járn (Q), WCB (C), SS304 (P) |
|
Innsigliefni |
NBR (x1), NR (x2), EPDM (x3), FPM (x4) |
|
Miðlungs temp. |
W1: -20 ~ 80 gráðu, W2: -20 ~ 150 gráðu |
|
Tengingarstilling |
Flans, skífan |
|
Pneumatic stýrimaður |
Jlat Series, Jlaw Series, JLGT Series, Innflutt Actuator Series |
|
Aðgerðarstilling |
Tvöfaldur leiklist, stak leiklist venjulega lokuð, stakur leikari er venjulega opinn |
|
Rafmagnsstýri |
JLA Series, JLB Series, Lmported Actuator Series |
|
Stjórnunarstilling |
Hefðbundin gerð rofa, samþætt reglugerð, samþætt rofategund, gerð strætó |
Rafmagnsstýrður kúluventill
Forrit
Efni og orka:
Háhita gufustjórn: 450 gráðu harða innsiglaðir kúlulokar eru notaðir við bráðnar saltleiðslur eða reactor hita miðlungs rofa.
Tærandi stjórnun fjölmiðla: Plastventill (svo sem PTFE) henta fyrir sterkt sýru- og basa afhendingarkerfi.
Vatnsmeðferð og umhverfisvernd:
Nákvæmni skömmtun: V-gerð kúluventlar draga úr lyfjaúrgangi með línulegri flæðisreglugerð.
Matur og lyf:
Smitgát: Spegill fáður loki líkami og engin dauðhönnun uppfylla GMP hreinlætisstaðla.
Aerospace:
Léttur og áreiðanleiki: Miniature kúluventlar (þvermál minna en eða jafnt og DN15) eru notaðir í eldsneyti eða vökvakerfi og þolir mikinn titring og hitamismun.
