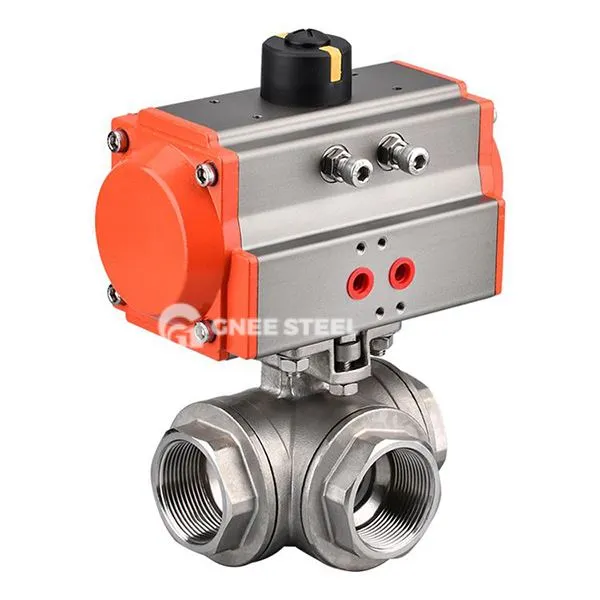

Pneumatic þriggja vega kúluventill

Þríhliða kúluventill í lungum er sjálfvirkur loki sem rekur lokakjarnann til að snúa í gegnum þjöppuðu loft til að ná leiðslum miðlungsleiðslu, samflæði eða rennslisstefnu. Samkvæmt uppbyggingu rásarinnar er hægt að skipta henni í:

‌L gerð‌: Notað til að skipta um tvær hornréttar rásir til að ná miðlungs flæðisdreifingu.
‌T Type‌: Styður samtengingu þriggja rásar eða lokar hvaða rás sem er, sem hentar til að flytja, samflæði og flæðisstefnu.

Kjarnauppbygging
‌Pneumatic Actuator‌:
‌Single-verkun: treystir á endurstillingu vorsins, hentar fyrir sjálfvirkar lokunarsvið þegar loft tapast.
‌ Tvíbura verkun ‌: Tvíátta loftþrýstingsdrif, krefst ytri loftlofts til að viðhalda stöðu loki.
Þrýstingur í akstri loftgjafa er 5-7 bar og fylgihlutir, svo sem takmörkunarrofar, staðsetningar og segulloka lokar, geta verið mögulega útbúnir til að ná fjarstýringu.
‌ Vettvang líkami og kúlukjarni ‌:
‌Valve Body Material‌: steypustál, ryðfríu stáli (eins og 304/316) eða plast (tæringarþolnar atburðarás), þvermál svið dn 15-300 mm, þrýstingþol 1. 6-6. 4MPa.
‌ Ball Core Design‌:
L-gerð kúlukjarnans tengir aðeins tvær lóðréttar rásir, við léttan uppbyggingu og lítið tog.
T-Type kúlukjarninn notar fjögurra sæti innsigli, sem getur stjórnað á sveigjanleika tengingarstöðu rásanna þriggja, en þarfnast hærra aksturs tog.
‌ Aðalþéttir íhlutir ‌:
‌Soft innsigli: Polytetrafluoroethylene (PTFE) innsiglihringur, hitastigsþolinn -30 gráðu ~ 180 gráðu, til að ná leka lausum þéttingu.
‌Hard Seal‌: Yfirlagandi karbíð, háhitaþolinn allt að 250 gráðu, hentugur fyrir háþrýsting gufu eða ætandi miðla.



Pneumatic þriggja vega kúluventill



Kostir
‌ Háþétting: Fjögurra hliða lokasætið teygjanlegt þéttingaruppbygging nær núll leka og þolir tómarúm til 6,4MPa háþrýsting.
‌ Samskiptauppbygging: Innbyggð flans eða snittari tengingarhönnun dregur úr kröfum um uppsetningarrými og þarf ekki að taka upp loki líkamann í sundur til viðhalds.
‌ Víðs samhæfni fjölmiðla: Hentar fyrir ætandi miðla eins og gas, vökva, gufu og sterka sýru/basa, og hreinlætisaðlögð loki líkami uppfyllir matvæla-/lyfjameðferðina.
‌ Flexible Control: Styður handbók, pneumatic eða greindur staðsetningu (4-20 MA merkisinntak) Multi-Mode Control.

Forrit
‌Efnafræðilegt/jarðolía:
Háhita olíu- og gasleiðsla (svo sem T-Valve Confluence viðbrögð hráefni), háþrýstings gufuleiðsla.
‌ Umhverfisvernd/vatnsmeðferð:
Nákvæm skammtur af hvarfefnum og stjórnun fráveitu til að draga úr efnafræðilegum úrgangi.
‌ Food/Pharmaceutical:
Sýningarhæfan dreifingu vökva til að forðast mengun miðilsins.
‌Energy/HVAC:
Jafnvægisreglugerð á heitum og köldum miðlum í hitakerfinu til að draga úr orkunotkun um 15%-20%.
