Hálfur kúluventill

Hálfur kúluventill er snúningsspólur með hálfkúlulaga uppbyggingu til að stjórna vökvanum í gegnum eða stjórnun lokans, kjarnaþáttur hans er hálfkúlulaga kúlukóróna (ekki fullkomin kúla), notkun sérvitringa eða beinnar í gegnum hönnun til að ná opnun og lokun, hentugum fyrir agnir, mikla seigju eða tærandi miðla.

Uppbyggingarsamsetning

• Lokalíkaminn og vélarhlífin: Aðalbyggingin, skipt hönnun til að auðvelda viðhald, sumar gerðir með hliðarfestum (þétti uppbyggingu eins hliðar) eða útbreiddan háls (lághita sviðsmyndir).
• Sérvitringur skaft/stilkur: kjarnaþátturinn til að knýja snúning á hálfkúlulaga spóluna, sérvitringahönnun til að draga úr núningi þéttingaryfirborðsins.
• Kúlukóróna (spool): Hemispholical uppbygging, spegil-fellt yfirborð og lokasætið til að mynda þétti varaform, nokkrar harða innsigli líkan yfirborðshúðað karbíð.
• Sæti og innsiglihringur:
• Málmþétting: Yfirborð sementað karbíð (svo sem 1CR13), háhiti og veðrun.
• Innsigli sem ekki er málm: PTFE, RTFE og önnur fjölliðaefni, tæringarþol og lítill núningstuðull.
• Aukahlutir: Anti-BLOW-Out Valve Stem, vorbótatæki, sjálfhreinsandi flæðisstígur osfrv.

Forskrift

• Nafnþvermál: DN 15- DN600 (stórar líkön upp að DN1200).
• Þrýstingsstig: Class 150- class900 (háþrýstingslíkan styður 42MPa).
• Tenging: Flans, snittari eða klemmd, hliðarfest gerð er samningur og auðvelt að setja upp.

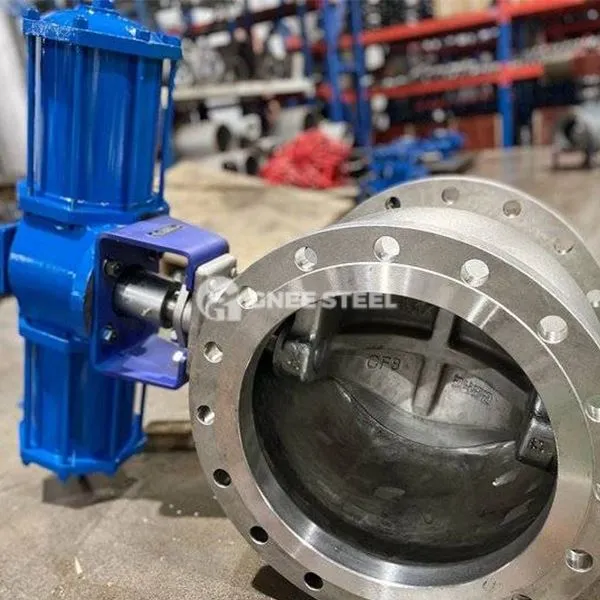

Gnee Half Ball loki



Lögun og kostir

• Opnun og lokun án núnings: Sérvitringur uppbygging lætur kúlukórónuna snúast eftir að losað er frá lokasætinu, forðast slit á þéttingaryfirborði og lengja lífið.
• Sjálfhreinsunargeta: Rennslisrásin Full Pass hönnun, skolun fjölmiðla getur fjarlægt óhreinindi úr lokasætinu, dregið úr jamming.
• Áreiðanleg þétting: Fleygþjöppun eða uppbyggingu vorbóta, aðlagast þrýstingsveiflum og ná núll leka.
• Þolið fyrir harða miðla: Hörð innsigli uppbygging ræður við fastar agnir, mikla seigju eða sterka ætandi vökva.
• Þægileg notkun: 90 gráðu opnun og lokun, lágt tog, stuðningshandbók, rafmagns eða pneumatic drif.

Forrit

• Orku- og efnaiðnaður: olíu- og gasflutningur, gasiðnaður, fljótandi jarðgas (LNG) kerfi.
• Málmvinnsla og kraftur: Háhita gufuleiðsla, kol ryk og ösku meðhöndlun, iðnaðar gasstýring.
• Umhverfisvernd og sveitarfélög: skólpmeðferð, upphitunet (aðlagað fjölmiðlum sem innihalda óhreinindi).
• Pappír og matur: Mikil seigja slurry, trefjar sviflausn og önnur sérstök vökvastýring.

• Flókin aðlögunarhæfni fjölmiðla: Eina tegund lokans sem getur samtímis séð um agni, mjög seigfljótandi og ætandi miðla.
• Lítill viðhaldskostnaður: Framkvæmdir við hliðina styður viðhald á netinu án þess að þurfa að taka í sundur leiðslur.
• Langhringrás: Sjálfhreinsandi og slitþolin hönnun dregur verulega úr tíðni viðhaldi í miðbæ.
• Efnahagslíf: Lítil rennslisþol (nálægt beinni pípunni), lítil orkunotkun, heildar hagkvæm en hlið eða hnöttalokar.
