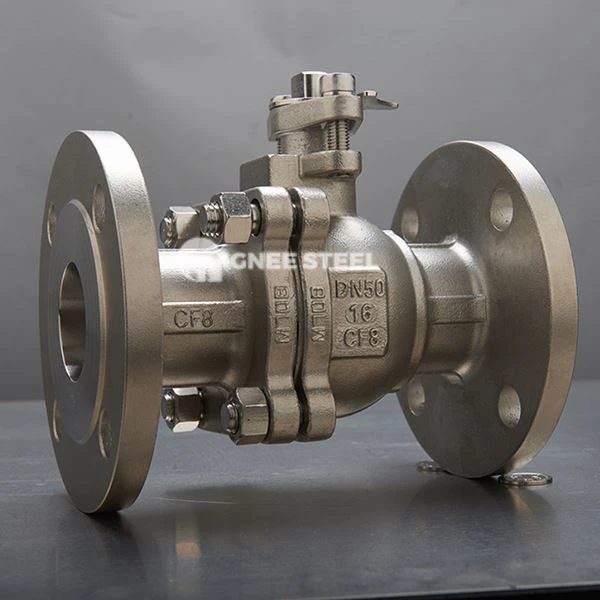

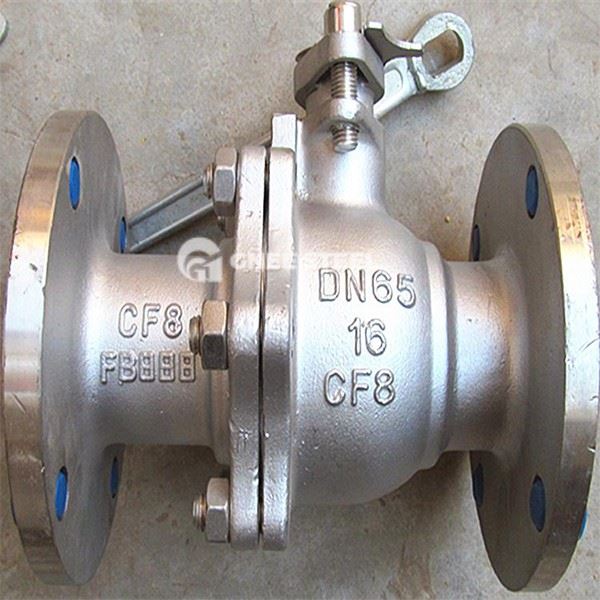

ASTM A351 CF8M Fljótandi kúluventill er iðnaðar-loki sem er smíðaður með steypt CF8M ryðfríu stáli yfirbygging, mikið notað í háum-tæringu, meðal-til-háþrýstingsnotkun eins og olíu og gasi, efnavinnslu, orkuframleiðslu og sjávarverkfræði. Lykilatriði þess liggur í fljótandi kúluhönnun, þar sem boltinn færist örlítið undir vökvaþrýstingi til að þrýsta þétt að niðurstreymissætinu, sem tryggir áreiðanlega einstefnuþéttingu. Fyrirferðarlítið í uppbyggingu og auðvelt í notkun, það er tilvalið fyrir pípukerfi með litlum-til-meðalþvermál.
Meðhöndlar áreynslulaust sterka sýru- og basamiðla! ASTM A351 CF8M fljótandi kúluventill, ofur-langur endingartími.Smelltu til að fá tilboð!
ASTM A351 CF8M Fljótandi kúluventill – Tafla með nákvæmum upplýsingum
| Atriði | Forskrift |
|---|---|
| Líkamsefni | ASTM A351 CF8M (jafngildir 316 ryðfríu stáli) |
| Kúluefni | ASTM A182 F316 / F304 |
| Stofnefni | ASTM A182 F316 / F304 |
| Efni í sæti | PTFE, RPTFE, PPL, málmsæti (valfrjálst miðað við þjónustuskilyrði) |
| Loka tengingu | Flans, snittari (NPT/BSP), falssuðu |
| Gerð virkjunar | Handvirk (stöng), Pneumatic, Electric, Worm Gear |
| Hitastig | -29 gráður ~ 200 gráður (mjúkt sæti); -29 gráður ~ 500 gráður (málmsæti) |
| Gildandi miðill | Vatn, olía, gas, ætandi vökvar, gufa osfrv. |
| Hönnunarstaðlar | API 6D, API 608, ISO 17292 |
| Prófunarstaðlar | API 598, ISO 5208 |
| Fire-öruggt samræmi | Uppfyllir API 607 / API 6FA (valfrjálst) |
| Gæðatrygging | 100% þrýstingsprófuð fyrir sendingu; 18 mánaða ábyrgð eða 12 mánuðum eftir uppsetningu |
ASTM A351 CF8M Fljótandi kúluventill – Tafla yfir tækniforskriftir
| Parameter | Svið |
|---|---|
| Nafnstærð | 1/4" ~ 4" (DN8 ~ DN100) |
| Þrýstieinkunn | 150LB, 300LB, 600LB, 1000WOG, PN64 ~ PN160 |
| Líkamsbygging | 1PC, 2PC, 3PC (Eitt-stykki, Tveir-stykki, þrír-stykki) |
| Flæðisstígur | Full borun eða minni borun |
| Rekstrarvægi | Lítið tog vegna sjálfs-uppbótarhönnunar sætis |
| Þéttistig | Kúluþétt-þétting, allt að ISO 5208 Class VI (gas) |
| Gildandi staðlar | API 6D, ASME B16.34, ASME B16.10, ASME B16.5 |
| Enda andlitstengingu | ASME B16.5 (flans), ASME B16.11 (Socket Weld), NPT/BSP þráður |
ASTM A351 CF8M Fljótandi kúluventill – Tafla með vörustaðla
| Venjuleg gerð | Staðall nr. | Lýsing |
|---|---|---|
| Efnisstaðall | ASTM A351 CF8M | Tilgreinir efnasamsetningu og vélræna eiginleika fyrir steypt ryðfríu stáli |
| Hönnunarstaðlar | API 6D | Hönnunar- og framleiðslustaðall fyrir leiðsluloka |
| API 608 | Sérstakur staðall fyrir kúluventla úr málmi með litlum -borun | |
| ISO 17292 | Almennur alþjóðlegur staðall fyrir kúluventla úr málmi | |
| Augliti-til-andlitsvídd | ASME B16.10 | Skilgreinir byggingarlengd loka |
| Flanstenging | ASME B16.5 / B16.47 | Flansmál og framhliðarstaðlar |
| Rass-Suðuenda | ASME B16.25 | Staðlað fyrir stoðsuðu-tengingar |
| Prófunarstaðlar | API 598 | Staðall fyrir lokaskoðun og prófun |
| ISO 5208 | Iðnaðarlokaþéttingarprófunarstaðall | |
| Brunapróf | API 607 | Brunaöryggispróf fyrir mjúka-kúluloka |
| API 6FA | Strangari brunaprófunarstaðall |
ASTM A351 CF8M Fljótandi kúluventill – Eiginleikar vöru
Hár-tæringarþolinn- líkami: Framleitt úr ASTM A351 CF8M steypu, sem jafngildir 316 ryðfríu stáli, sem býður upp á frábæra mótstöðu gegn tæringu á klóríðálagi og gryfju-tilvalið fyrir sjó og súrt umhverfi.
Hönnun fljótandi bolta: Kúlan hreyfist örlítið undir þrýstingi til að þrýsta á niðurstreymissætið, sem eykur þéttingaráreiðanleika, sérstaklega í einstefnu.
Sjálfstætt-teygjanlegt sæti: Tryggir þéttingu við lágan þrýsting með for-álagi og bætir sjálfkrafa upp undir háþrýstingi fyrir stöðuga frammistöðu á öllum þrýstingssviðum.
Eld-örugg uppbygging: Varaþétting úr málmi-í-málmi heldur áfram að virka eftir útsetningu fyrir eldi, sem lágmarkar leka; uppfyllir API 607.
Margir virkjunarvalkostir: Samhæft við handvirkt, pneumatic, rafmagns- og ormadrif, hentugur fyrir sjálfvirk stjórnkerfi.
Valkostur með fullri borun í boði: Dregur úr flæðismótstöðu og styður pípulagningaraðgerðir.
OEM sérsniðin studd: Hægt að merkja sem DMS, POWELL o.s.frv., og sníða fyrir ó-staðlaðar rekstraraðstæður.

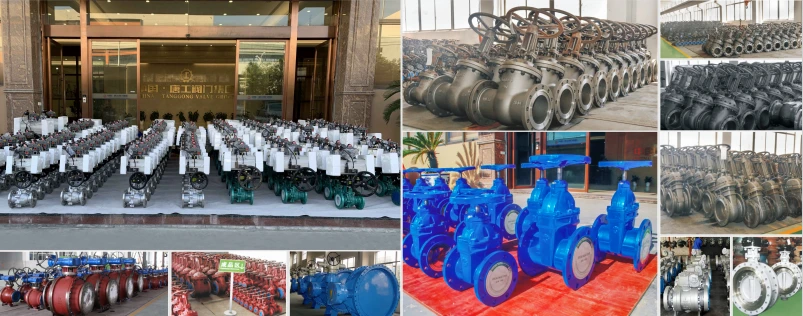

GNEE A351 CF8M Fljótandi kúluventilaverksmiðja
Algengar spurningar
Hvað er afljótandi kúluventill
Fljótandi kúluventill er tegund loki þar sem kúlan hefur engan fastan skaftstuðning og getur framleitt litla tilfærslu undir virkni miðlungs þrýstings til að þrýsta á niðurstreymis ventilsæti til að ná innsigli. Það tilheyrir einhliða-þvinguðu þéttingarbyggingunni og hefur einkenni einfaldrar uppbyggingar, áreiðanlegrar þéttingar, lítillar flæðisþols og hraðrar opnunar og lokunar. Það er mikið notað í miðlungs og lágþrýstingi iðnaðar leiðslukerfi eins og jarðolíu, efna, jarðgas, orku og vatnsmeðferð.
Hver er munurinn á kúluventil og flotkúluventil
Kúlulokar stjórna flæði vökva með því að snúa kúlu, aðallega notað til að skera af eða dreifa efni í leiðslum; á meðan flotlokar opna og loka lokanum sjálfkrafa með því að nota flot sem hækkar og lækkar með vökvastigi, kjarnahlutverk þeirra er sjálfvirk stigstýring í ílátum eins og vatnsgeymum.
Vinnureglur þeirra og notkunarsviðsmyndir eru gjörólíkar. Kúlulokar eru handvirkir eða sjálfvirkir stýrilokar, en flotlokar eru sjálf-jöfnunartæki sem byggja á meginreglunni um flot.
