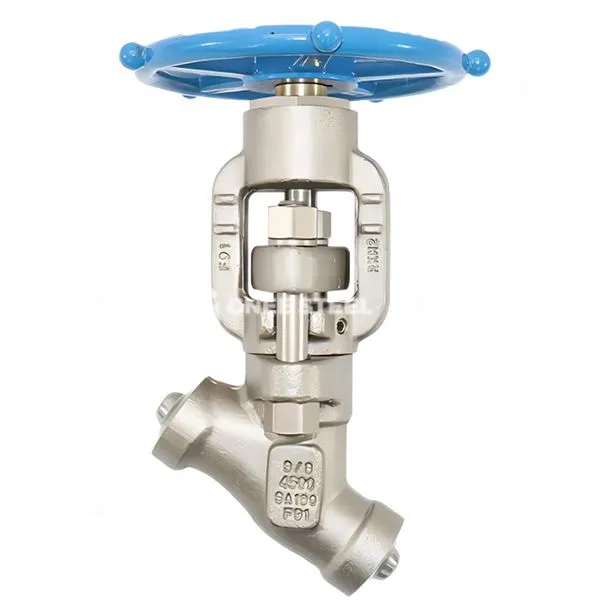

Háþrýstingur y gerð Globe loki Lýsing
Háþrýstingur Y-gerð Globe Valve er sérstakur stöðvunarventill hannaður fyrir vinnuaðstæður með háþrýsting . Ventil líkamans er Y-laga og miðillinn er skorinn af eða stjórnaður af línulegri hækkun og falli lokaskífunnar .
Lögun
Low flæðiþol hönnun
Y-laga rennslisrásin er nálægt beinni línu og dregur úr rennslisþolinu um meira en 60%, með veruleg orkusparandi áhrif;
Önnur inngjöf yfirborðshönnunar lokaskífunnar dregur úr rofskemmdum þéttingaryfirborðsins með háþrýstingsmiðlinum .
Z
Þrýstingsþol nær flokki 2500lb (42MPa) og hitastigþol er á bilinu -196 gráðu til 540 gráðu ;
Króm-mólýbden stálventill líkaminn (F91/F92) standast veðrun ofurkritísks gufu við 540 gráðu .
High áreiðanleika innsigli
Innbyggður loki sæti + málm harður innsigli, með þjónustulífi meira en 100, 000 op og lokanir;
Pressure sjálfstærð uppbygging: Því hærra sem miðlungs þrýstingur er, því þéttari er innsiglið .
Flexible Structural Configuration
Hægt er að hanna loki hlífina sem snittari, soðið eða aðskiljanlegt;
Styðja rafmagn/pneumatic drif til að ná sjálfvirkri stjórn .
Háþrýstingur y gerð Globe Valve forskrift
Design Standard: Fylgdu ASME B16.34 (þrýstingshitastig)
uppbyggingarlengd: uppfylltu ASME B16.10 samningur forskrift, um það bil 20% styttri en innlenda staðallinn
Pressure Level: Covers Class 150 ~ 2500lb (allt að 42MPa)
Swelding End forskrift: fals suðu (ASME B16.11) eða rass suðu (ASME B16.25)
Vettvang líkamsefni :
Kolefnisstál (A105)
Ryðfrítt stál (F304/F316)
Króm-mólýbden stál (F91/F92)
SEALING SURFEMENT: Stelliite karbíðklæðning (StelliTe 6/21, hörku meiri en eða jafnt og HRC55)
Inspection Standard: API 598 Lekapróf (stig VI núll leki)
Háþrýstingur y Type Globe loki
Forrit
- Petrochemicals
Vetnisviðbragðs inntak og innstungulínur (Class 1500LB+);
Ethylen
- Rafmagns orka
Hitavirkjun Aðal gufuleiðsla (540 gráðu /25MPa);
Ketilfóðurvatnskerfi (Bellows innsigli til að koma í veg fyrir leka) .
- Deep kalt og sérstakir fjölmiðlar
LNG geymslu- og flutningskerfi (-196 gráðu djúpt kalt ryðfríu stáli loki líkami);
Mikil hreinleika sýru flutninga (PTFE fóðraða loki sæti fyrir tæringarþol) .
- Nuclear orku og málmvinnsla
Kælikerfi kjarnorku eyja (allt málm eldföst uppbygging);
BLAST Furnace Gasleiðsla (fóðruð með slitþolinni ál til að standast ögn veðrun) .
