Straight Globe Valve Lýsing

Beint í gegnum stöðvunarventil er loki sem stjórnar flæði vökvans með því að lyfta lentinu lóðrétt. Inntaks- og útrásarrásum þess er raðað í 180 gráðu beinni línu og rennslisstefnan er samsíða lokastofninum. Það er hentugur fyrir leiðslukerfi með einátta flæði.

‌ CORE STRUCTION‌

Líkams og loki sæti ‌ Valfals: Lokalíkaminn er að mestu leyti úr steypustáli, ryðfríu stáli eða steypujárni og lokasætið er soðið með harðri ál (eins og stellít) til að auka slitþol.
‌ Valve diskur og loki stilkur: Ventilskífan er plugulaga uppbygging og þéttingaryfirborðið er flatt eða keilulaga yfirborð; Lokastöngin er tengd við handhjólið í gegnum þráð til að keyra lokaskífuna til að hreyfa sig línulega.
‌Flange Connection‌: venjulegt flansviðmót (svo sem GB/T 9112, ASME B16.5) er þægilegt fyrir uppsetningu leiðslu.

Beint hnöttur loki forskrift

Tegund	API Globe loki
Sannvottun	CE, ISO9001, API6D
Miðlungs hitastig	Mínus 29 gráður til 150 gráður
Máttur	Handbók
Flæði miðlungs	Vatn, olía, jarðgas
Stærð viðmóts	1/2in, 3/4in, 1in, 1-1/4in, 1-1/2in, 2in, 2-1/2in, 3in, 4in, 5in, 6in, 8in, 10in, 12in, 14in, 16in, 18in, 20in, 24in
Efni	WCB
Þrýstingur	150lb
Umsókn	Það er notað til að tengja og loka á vökvann á leiðslunni. Ekki er hægt að nota til að stjórna vökvastjórnun, almennt notuð sem rofi á leiðsla. Umfang notkunarinnar er tiltölulega stórt og það er notað í ýmsum leiðslum. Það er hentugur til notkunar á reitunum efnafræði, stál, lyf, olía osfrv.
Uppbygging	Einföld uppbygging, auðvelt að framleiða og viðhalda. Lítil vinnuslag og stutt opnunar- og lokunartími. Góð innsigli Árangur, lítill núningur milli þéttingarflötanna og langrar ævi.

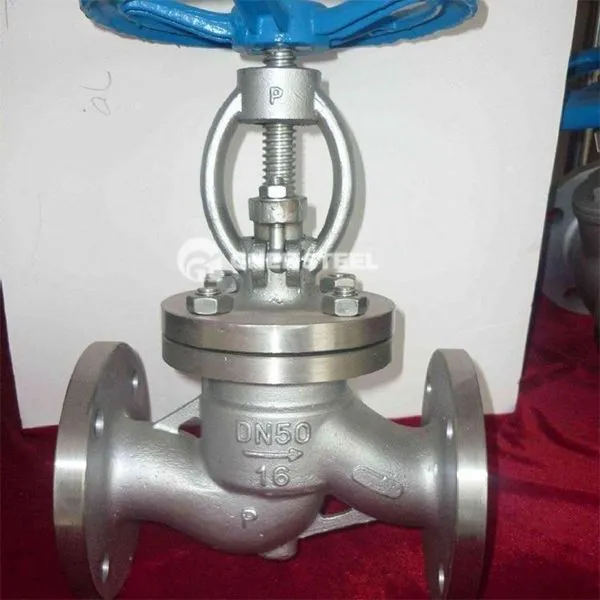

Beinn hnöttur loki

Kostir og takmarkanir ‌

‌ CORE kostir ‌
‌ Á afgdilega þéttingu ‌: Þvinguð þéttingarhönnun getur samt viðhaldið núll leka við háþrýstingsskilyrði ‌. ‌ Easið viðhald ‌: Skipting uppbyggingar lokasætisins dregur úr viðhaldskostnaði ‌. ‌Hátt hitastig og háþrýstingþol ‌: Gildandi þrýstingsstig getur náð PN420 og hitastigssviðið er -29 gráðu ~ 425 gráðu ‌. ‌

Takmarkanir ‌
‌ Há rennslisþol ‌: Vökvaþolið eykst verulega í opnu ástandi, sem hentar ekki fyrir tíðar aðlögunarsvið ‌. ‌ Takmörkun á tengslum við stefnu ‌: Aðeins styður einstefnu og öfug uppsetning er auðvelt að valda skemmdum á loki ‌.
