Lýsing á leðjuhlið
Mud Gate Valve er sérstakur loki hannaður fyrir háa fastu innihaldi og mjög ætandi vökva . hann getur skorið af leiðslunni með því að lyfta hliðinu og er sérstaklega hentugur fyrir Mud flutningskerfi í olíuborun, námuvinnslu og steinefnavinnslu . Kjarnaaðgerðir þess fela í sér:
FRAKKT ónæmt afskurð : Hliðið er úr há-hörku ál (svo sem króm-mólýbden stáli, ryðfríu stáli) eða wolframkarbíðhúð til að standast veðrun og slit á kvars sandi og málmagnir í leðjunni;
BiDirectional þétting: Málmur/samsettur þétti uppbyggingar málms/málms, loki sæti hefur teygjanlegan bætur getu til að tryggja núll leka undir jákvæðum og neikvæðum þrýstingi;
Anti-stífla hönnun: rennslisrás í fullum þvermál (rennslisþolstuðull minni en eða jafnt og 0 . 08), hliðið getur skorið af óhreinindum eins og trefjum og gjall við lyfting og lækkun til að koma í veg fyrir stíflu á leiðslum.
Meðja hliðarventill forskrift
| Loki líkami | Steypustál (WCB), ryðfríu stáli (304/316L), plastfóðri eða gúmmífóðri er notað í sumum vinnuaðstæðum |
|---|---|
| GATE PLATE | Hnífategund eða samsíða tvöföld hlið uppbyggingu, yfirborðs yfirborðs STL ál (þykkt meiri en eða jafnt og 1,5 mm) eða keramikhúð |
| THEALING SYSTEM | O-hringur + vorbótaventill, með hitastigþol -20 gráðu ~ 150 gráðu, hentugur fyrir súrt leðju (ph 2-12) |
| Nafnþvermál | DN25 ~ DN150 (er hægt að aðlaga allt að DN300) |
| Þrýstistig | 16.0 ~ 42.0mpa (Class 2500 ~ 6300PSI) |
| Viðeigandi fjölmiðlar | Leðja, slurry og borvökvi með fast efni minna en eða jafnt og 30% |

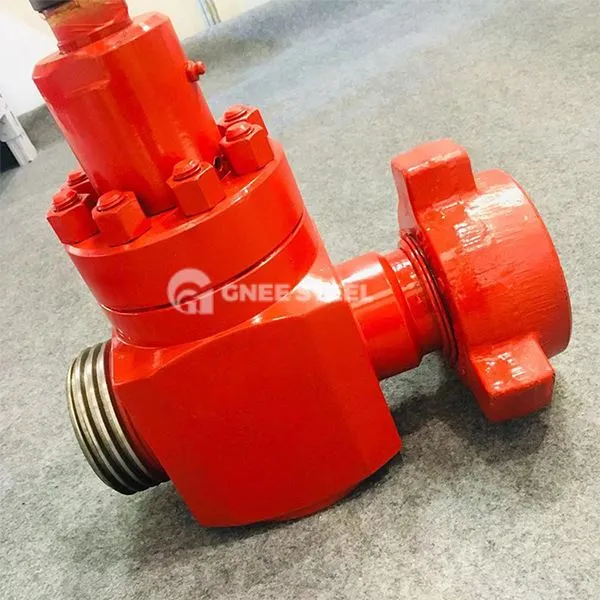

Mud Gate loki
Forrit
Oil borun: Stjórna borun leðjuþrýstings til að koma í veg fyrir sprengingu (svo sem Z23Y borun háþrýstings leðjuhliðarventils);
Mineral Processing: Rennslisreglugerð um skott sem flytja leiðslur til að standast áhrif slurry agna (fast innihald minna en eða jafnt og 25%);
Sewage meðferð: Slökkt er á leiðslum á leiðslum, búin með rafstýrðum til að ná fjarstýringu .
Valreglur
Miðlungs einkenni: Hliðargerðir eru ákjósanlegar þegar fast efni er meira en 10%og sæti í vorbótaventlum er krafist fyrir seigfljótandi miðla;
Þrýstingsstig: Flokkur 600 eða hærri háþrýstingslíkön eru notaðir við olíu- og gasboranir (svo sem API 6A staðlaðar lokar);
Efnissamsvörun: Tvíhliða stálventil líkami + PTFE þéttingarþétting er notuð við súrt leðjuumhverfi .
