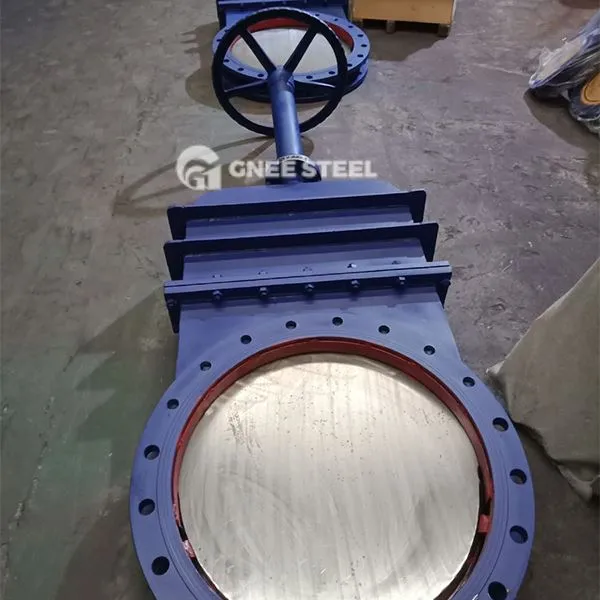

Handvirk hliðarventlar

‌Manual Gate Valve‌ er loki sem stjórnar flæði vökva með handvirkri notkun. Opnun og lokunarhlutar þess eru hlið. Hreyfingarstefna hliðsins er hornrétt á stefnu vökvans. Það getur aðeins náð fullri opnun eða fullri lokun miðilsins og er ekki hægt að nota það til að stjórna flæði eða inngjöf.

Kjarnauppbygging og íhlutir
‌Main íhlutir‌:
‌ Valful Body‌: Aðalbyggingin sem rúmar vökvakerfið. Efnið verður að laga að miðlungs einkennum.
‌Gate: Það er skipt í stífu hliðið (samþætt steypu) og teygjanlegt hlið (svolítið afmyndanlegt). Sumar gerðir nota tvöfalda hlið samhliða hönnun til að auka þéttingu.
‌ SEALING SURFEORD‌:
‌ Metal innsigli: svo sem yfirborð karbíðs (stellie 6), ónæmur fyrir háum hitastigi og ögn rof.
‌Non-málm innsigli: svo sem polytetrafluoroethylene (PTFE), hentugur fyrir hreina vökva.
‌Drive tæki‌: Handhjól, loki stilkur og loki stilkur hneta, sem knýr hliðið til að rísa og falla með því að snúa handhjólinu.

Vinnandi meginregla
‌ Opening and Closing Process‌:
‌Open‌: Snúðu handhjólinu réttsælis, loki stilkur rekur hliðið til að rísa lóðrétt, alveg út úr rennslisrásinni og mynda óhindrað rás ‌.
‌ KLOSE‌: Snúðu handhjólinu rangsælis, hliðinu er þrýst niður til að passa þétt með lokasætinu til að ná innsiglingu.
‌ THEALING MYNSEGI‌:
‌ Wedge Seal‌: Hliðin myndar fleyghorn (venjulega 50 gráðu) með lokasætinu og miðlungs þrýstingur hjálpar til við að auka þéttingaráhrifin.
‌ Eymískar bætur‌: Teygjanlegt hlið er hægt að afmyndast örlítið til að bæta upp vinnsluskekkjur eða slit og viðhalda þéttleika áreiðanleika‌.

1. Hönnun og framleiðsla: ANSI B16.34, API 600, API6D
2. Líkamsbygging: OS & Y, boltað vélarhlíf, solid eða sveigjanleg fleyghönnun
3. Stærðarsvið: 2 ″ til 36 ″
4. þrýstingseinkunn: ANSI flokkur 150 pund, 300 pund, 600 pund, 900 pund, 1500 pund
5. Lokatengingar: Flansed, Butt Weld
6. Efni fáan
7. Ýmis snyrtiefni eru fáanleg til að henta mismunandi þjónustuaðstæðum
8. Stýribúnaður: Handbók, rafvirkja
9. Nace Mr 0175 að beiðni



Handvirk hliðarventlar



Forrit:

Petrochemical Industry: Cut-Off Control á hráolíu og gufuleiðslum.
Skipulagsmeðferð: slurry leiðslur sem innihalda óhreinindi eins og trefjar og kvoða, með því að nota blaðformaða hlið til að skera niður óhreinindi.
Rafmagnskerfi: Skolið ketils, opnun og lokun kælivatnskerfisins.
