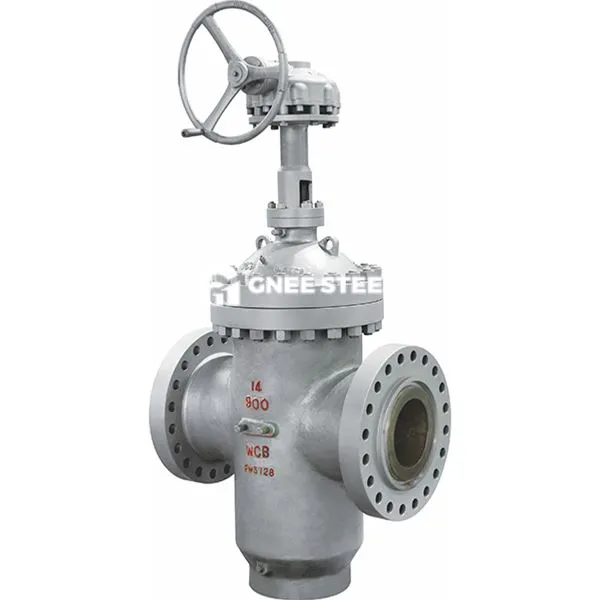

Í gegnum Conduit Gate loki

Í gegnum Conduit Gate Valve er hliðarloki með hönnun á fullri farvegi. Þegar hliðið er opnað er það að fullu aðskilið frá vökva rásinni og myndar óhindrað beina flæðisrás. Þrýstingsfallið er afar lítið (hverfandi) þegar vökvinn fer í gegn. Þessi tegund af loki er hönnuð fyrir fullan opinn/full lokuð vökvastífun og hentar ekki fyrir flæðisreglugerð.

Rennslisrásarhönnun

Uppbygging fulls bora: Innra hola loki líkamans er í samræmi við innri þvermál leiðslunnar. Eftir að hliðinu er lyft upp að toppi lokarholsins getur vökvinn farið í gegn án þess að hindra, draga úr ókyrrð og orkutapi.
Þétting á þéttingu: Þegar hliðið snertir þéttingaryfirborð lokasætisins, er tvíátta niðurskurður náð með miðlungs þrýstingi eða vélrænni forhleðslu, sem er hentugur fyrir leiðslukerfi með fram eða öfugri flæði.
‌
Lykilþættir

Bonnet tenging: Bonnet og loki líkaminn eru tengdir með bolta flansum (svo sem ANSI stöðluðum flansum), sem er þægilegt til að taka í sundur og viðhald á þéttingarþéttingum eða innri íhlutum.
‌
Gate Type:
‌ Wedge-laga stakt hlið: Ventilsætið neyðist til að þrýsta á fleyghornið, sem hentar fyrir miðlungs og lágan þrýstingshreinsun.
‌ Parallel tvöfalt hlið: Þétti yfirborðsskekkjan er bætt með uppsprettum eða vélrænni fleyjum og það er ónæmur fyrir háum þrýstingi og agna sem innihalda ögn.
‌
Frammistöðu kosti
‌Low rennslisþol: Rennslisþolstuðullinn í fullkomlega opnu ástandi er aðeins {{0}}. 1 ~ 0,2, sem er hentugur fyrir langvarandi leiðslur eða hátt flæðishraða atburðarás.
‌High þétting‌: Þéttingaryfirborðið er soðið með harðri ál (eins og stellít), með hörku ‌HRC50 ~ 60‌, ónæmt fyrir veðrun og tæringu.

• Stærðir í boði (nafn): 2 "/DN50 til 24 ''/DN600

• Vinnuþrýstingur: 300 psi (21 bar) • Gerð sætis: seigur fleyg

• Ljúka: Fusion Bonded Epoxy húðuð innri og ytri

• Tengingar: Þvermál flans og þykkt samkvæmt ANSI B16.1 flokkur 125, en 1092-2 pn10 eða en {5}} pn16

• Forskriftir: Hönnun og mál eru í samræmi við AWWA C515.

• Eiginleikar: For-hent, ryðfríu stáli stilkur til að auðvelda festingu eftirlits með eftirliti



Í gegnum Conduit Gate loki



Forrit

Petrochemical iðnaður: Inntaks- og útrásarleiðslur reaktora í olíuhreinsunareiningum, hentugur fyrir brennisteins sem innihalda olíu og gasmiðla (NACE MR0175 löggilt efni er krafist).
Vatnsveitu sveitarfélaga og frárennsli: Vatnssveitarpípur í þéttbýli og skólphreinsistöðvum, með því að nota fulla hönnun til að draga úr tapi á höfði.
Rafkerfi: Gufupípanet og ketill fóðurvatn leiðsla, ónæmur fyrir háum hita (minna en eða jafnt og 425 gráðu) og háþrýstingur (PN6,4 MPa) aðstæður.

Val- og rekstrarráðstafanir

Aðlögun að ástandi: Fyrir miðlungs sem inniheldur agnir er samhliða tvöfalda hliðið + harða innsigli uppbyggingin ákjósanleg til að forðast jamming.
Fyrir háhita senur ætti að velja steypu stál (WCB) eða fölsuð stál (A105) loki líkama og passa við háhita boltaefni (svo sem B7 álstál).
Aðgerðarforskrift: Það er bannað að starfa í hálfopnu ástandi í langan tíma til að koma í veg fyrir að háhraða vökvi rýrni þéttingaryfirborðinu.
Stjórna handvirkri aðgerð togi innan ‌ minna en eða jafnt og 200 N · m‌. Mælt er með gírkassa eða rafmagnsstýringu fyrir háa togssvið.
