Vörulýsing
Ryðfrítt stál eftirlitsventill er eftirlitsventill sem notar þráðinn á flansinum sem er tengdur við leiðsluna sem opnunar- og lokunarhluta.
Ryðfrítt stál eftirlitsventill er loki úr ryðfríu stáli efni, aðallega notað í leiðslukerfi til að koma í veg fyrir bakflæði fjölmiðla. Það hefur einkenni tæringarþols, mikils styrks og góðs þéttingarárangurs og er mikið notað í leiðsluverkfræði í efna-, jarðolíu-, lyfjaiðnaði og öðrum iðnaði. Byggingarform ryðfríu stáli afturloka fela í sér snúningsbolta, lyftu, einstefnu og tvíhliða osfrv., Sem hægt er að velja í samræmi við mismunandi notkunartilefni og miðlungs eiginleika.
|
Stærðarsvið |
1 1/2"-36" DN40-DN900 |
| Líkamsefni |
WCB, LCB, WC6, WC5, CF8, CF8M, WC9, LCC, CF3, CF3M, MONEL |
|
Þrýstieinkunn |
Bekkur 150 - Bekkur 600 PN10-PN64 |
|
Diskur efni |
WCB, LCB, WC6, WC5, CF8, CF8M, WC9, LCC, CF3, CF3M, MONEL |
|
Loka tengingu |
Flans (FF, RF, RJ, MFM), BW, BSPT, NPT, SW |
|
Sæti efni |
A105, F304, Cr13 SS, SS18-8, Mo 2Ti |
|
Uppbyggingarstíll |
Full port, OS&Y, boltuð vélarhlíf / þrýstiþéttingarhlíf |
|
Stofnefni |
/ |
|
Stillingarvalkostir |
/ |
|
Hönnunarstaðall |
GB/T 12236, BS1868, GB/T12237, ANSI B16.34 |
|
Hitastig |
-29 gráðu ~425 gráður |
|
Augliti til auglitis staðall |
ASME B16.10, GB/T 12221, GB/T 15188.1 |
|
Tengistaðall |
Flansboranir: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Skaftsuðu: ASME B16.25, GB/T 12224 |
|
Prófstaðall |
ASMW B16.1, GB/T 12221, ASME 16.10, GN/T 15188.1 |
Flokkun
Hlutverk afturlokans er að leyfa miðlinum að flæða í eina átt og koma í veg fyrir flæði í þá átt. Venjulega virkar svona loki sjálfkrafa. Undir þrýstingi vökva sem flæðir í eina átt opnast ventilskífan; þegar vökvinn flæðir í gagnstæða átt, virkar vökvaþrýstingur og sjálfsþyngd ventlaskífunnar á ventlasæti og skera þannig af flæðinu.

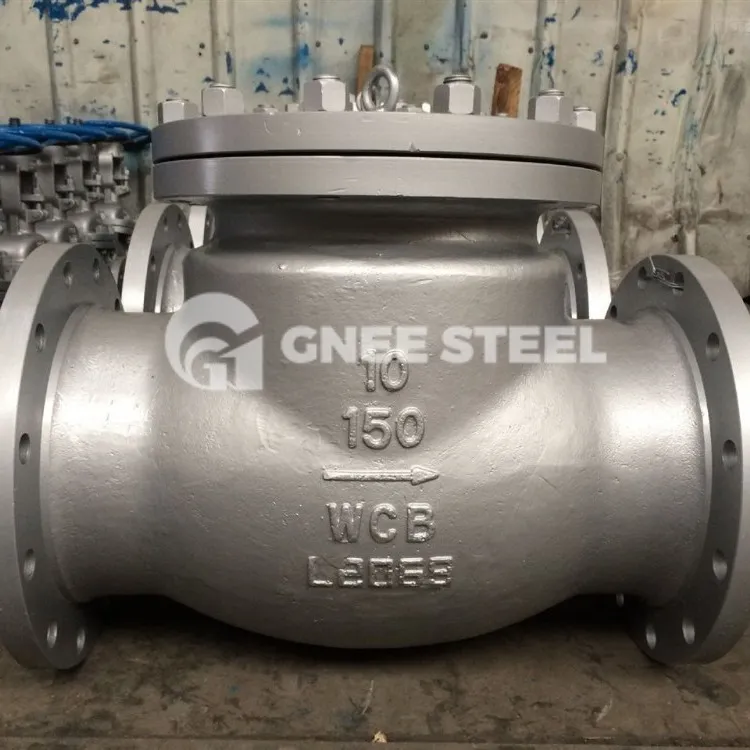

Folding swing check loki
Sveiflueftirlitsventillinn er með lömbúnaði og hurðarlíkan lokaskífu sem hvílir frjálslega á hallandi sætisfletinum. Til þess að tryggja að ventilskífan geti náð viðeigandi stöðu á ventilsætisyfirborðinu í hvert skipti, er ventilskífan hannaður í lömunarbúnaðinum þannig að ventilskífan hafi nóg sveiflupláss og gerir ventilskífuna raunverulega og alhliða snertingu við lokann. sæti. Lokaflipan getur verið að öllu leyti úr málmi, eða hann getur verið innfelldur með leðri, gúmmíi eða gerviþekju á málminn, allt eftir frammistöðukröfum. Þegar sveiflueftirlitsventillinn er alveg opinn er vökvaþrýstingurinn nánast óhindrað, þannig að þrýstingsfallið í gegnum lokann er tiltölulega lítið.
Samanbrjótanlegur lyftueftirlitsventill
Lokaskífan á lyftieftirlitslokanum er staðsett á þéttiflöti ventilsætisins á ventilhúsinu. Fyrir utan það að ventilskífan getur hækkað og fallið frjálslega, þá er restin af þessum ventli eins og stöðvunarventill. Vökvaþrýstingurinn veldur því að ventilskífan lyftist frá þéttingaryfirborði ventilsætisins. Bakrennsli miðilsins veldur því að ventilskífan fellur aftur í ventlasæti og lokar rennsli. Það fer eftir notkunarskilyrðum, ventilskífan getur verið úr málmi uppbygging, eða hann getur verið greyptur með gúmmípúða eða gúmmíhring á grind ventilskífunnar. Eins og stöðvunarventillinn er leið vökva í gegnum lyftieftirlitsventilinn einnig þröngur, þannig að þrýstingsfallið í gegnum lyftieftirlitsventilinn er stærra en sveiflueftirlitsventilsins og flæði sveiflueftirlitsventilsins er takmarkað.
