Lokaskífa háhitaeftirlitslokans er skífulaga og snýst um snúningsás rásar ventilsætisins. Vegna þess að innri rás lokans er straumlínulagað er flæðisviðnámið minna en hækkandi fiðrildaeftirlitslokans. Það er hentugur fyrir lágt rennsli og sjaldgæfar breytingar á flæði. Fyrir notkun með stórum þvermál er það ekki hentugur fyrir púlsandi flæði og þéttivirkni þess er ekki eins góð og lyftitegundin. Butterfly eftirlitslokar eru skipt í þrjár gerðir: eins diska gerð, tvískífa gerð og multi-hálf gerð. Þessum þremur formum er aðallega skipt eftir þvermál lokans. Tilgangurinn er að koma í veg fyrir að miðillinn stöðvi flæði eða bakflæði og veiki vökvaáhrifin.
| Stærð ventils | 2″–36″ DN50–DN900 |
|---|---|
| Þrýstiflokkur | 150LB til 600LB PN10 til PN64 |
| Efni | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Hönnunar- og framleiðslustaðlar | API6D |
| Augliti til auglitis staðlar | ASME B16.10 |
| Staðlar um flansmál | ASME B 16.5, ASME B16.47, EN1092-1 |
| Þrýstiprófunarstaðlar | API 598 (núll leki), API 6D |
| Brunaöryggisprófunarstaðlar | API607 |
| Gæða-/vöruvottun | ISO9001, ISO14001, ISO18001 |
| Flóttalosun | ISO 15848-1, API 622 |
| ATVINNUGREINAFLOKKUN ATVINNUGREINAFLOKK | Atvinnugreinaflokkun Evrópubandalaganna MR 0103 ATVINNUGREINAFLOKKUN Evrópubandalaganna MR 0175 |
| Valmöguleikar fyrir ventilstýringu | – |
| Lokunarflokkur | API 598 (núll leki), |
| Bora | Fullt Ól |
| Tegundir vinnslutenginga | Tegund obláta, gerð flans, |

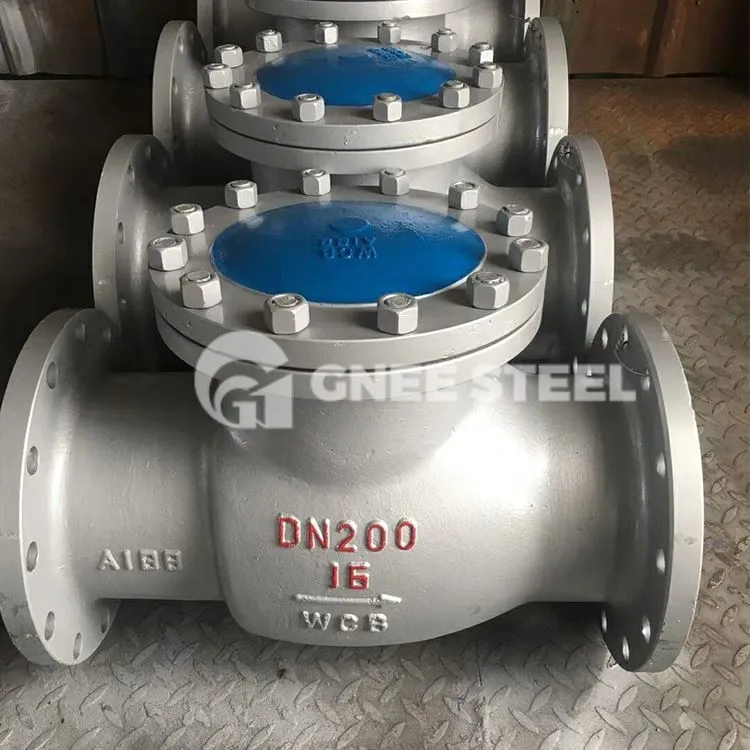

- háhita eftirlitsventill
- Kostir háhitaeftirlitsloka
1. Bein gerð, lítil miðlungs flæðiþol;
2. Viðhald og viðgerðir eru þægileg og fljótleg.
3. Miðhöfn lokans samþykkir þrýstings sjálfhertandi þéttibyggingu. Því hærra sem miðlungs þrýstingur er, því betri þéttingarárangur;
4. Opnun og lokun lokans er að veruleika af krafti miðilsins. Þegar miðillinn kemur aftur lokar hann sjálfkrafa og fljótt.
5. Þéttiflöturinn er gerður úr yfirborði Stellite kóbalt-undirstaða hörðu álfelgur, sem hefur mikla hörku, tæringarþol, kavitation mótstöðu, framúrskarandi rispuþol, og lokinn hefur langan endingartíma.
