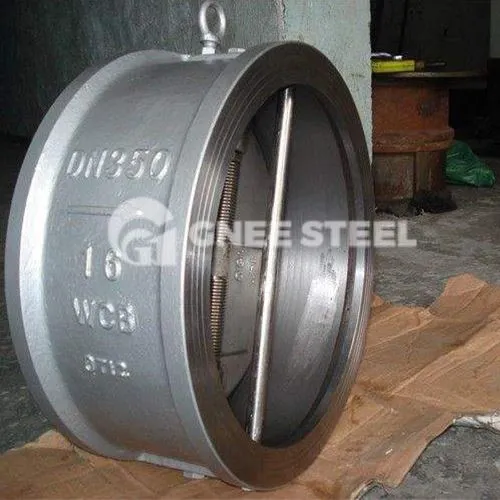

Diskur eftirlitsventillinn er ný tegund af eftirlitsloka sem þróuð er með því að sameina margra ára ventlaframleiðslutækni með erlendri háþróaðri vöruhönnun. Helsti kostur þess er að sigrast á áhrifum sveiflueftirlitsventla og efri afturloka af lyftigerð við vinnuskilyrði. , vatnshamar fyrirbæri, sem nær högglausri notkun.
Hönnun og framleidd samkvæmt API 6D, ASME B16.34 eða samsvarandi.◆ PT einkunnir til ASME B16.34
» Mál augliti til auglitis í API 6D eða ASME B16.34 ◆ Flangaðir endar á ASME B16.5
» Stofsuðu endar á ASME B16.25 ◆ Lokarmerkingar á MSS SP-25
» Skoðaðu og prófað með API 598 eða API 6D
»Stærðir eru á bilinu 2" til 30"
» Þrýstieinkunnir frá flokki 150 til flokki 600, PN16 til PN100
» Endartengingar í RF- eða RTJ-flansum, hornsuðu- eða hubendum
» Byggt upp í tveggja stykki boltuðum líkama, eitt stykki sambandsþrýstingsþéttum líkama
» Boðið er upp á margs konar yfirbyggingar- og innréttingarefni, þar á meðal kolefnisstál ASTM A216 WCB, WCC, Low Carbon Steel LCB, LCC, Alloy Steel WC6, WC9, C5, Ryðfrítt stál CF8, CF8M, CF3, CF3M, Duplex & Super Duplex Steel A890 GR. 4A, 5A eða F51, sérstök efni í Monel, Alu. Brons C95800, 95600 o.s.frv. Húðun má fylgja til að auka tæringar- eða slitþol. Einnig er hægt að fá harðskífur og suðuyfirlag. Sæti Valkostir með málm-í-málmi eða kúluþétt fjaðrandi.
» Valfrjálst hjáveitukerfi, Dashpot & mótvægissamsetningu.
- Eiginleikar
1. Lágt flæðisviðnám
Straumlínulagað ventilhús og flæðissvæði ventilsætisins eru meira en 1,4 sinnum flæðisflatarmál leiðslunnar. Þess vegna, þegar ventilskífan opnast í 40º högghorni, er hægt að ná öllu flæðissvæðinu og flæðisviðnámið er frekar lítið.
2. Lítill sjálflokandi þrýstingsmunur
Alveg opið rennsli er lágt. Vegna skáhallrar stórrar sérvitringrar hönnunar lokaskífunnar og fastrar gerðar tveggja skafta er skaftþéttingin innsigluð á áreiðanlegan hátt. Lokaskífan og skaftið eru lamir tengdir og búnir sjálfsmurandi legum til að lágmarka núning.
Þess vegna getur opnunar- og lokunarþrýstingsmunurinn verið minni en 19kPa og að fullu opinn flæðihraði er um 2m/s, sem er mun lægra en aðrir sveiflueftirlitsventlar, og það ætti ekki að festast í skólpmiðlinum.
3. Góð þétting
4. Framúrskarandi kraftmikil einkenni
Vegna ofangreindra uppbyggingareiginleika, þegar vatnsrennsli snýr við, bregst ventilskífan fljótt við. Samhliða litlu högghorninu 40º og vatnsflæðisbreytingu með stórum þvermál er höggkraftur ventilskífunnar á biðminnisbúnaðinum lágmarkaður og stuðpúðahólkurinn dregur verulega úr áhrifum ventilskífunnar á biðminni. Dregur úr vatnshamri þegar dælan er stöðvuð og nær hljóðlausri stöðvun.
5. Langt líf
Hin einstaka málm-í-málm, tveggja sérvitringur og hallandi hönnun gerir ventilskífunni kleift að losna fljótt frá ventlasæti þegar það er opnað. Núningsvægið er afar lítið og verndar þéttingaryfirborðið á áhrifaríkan hátt. Keiluyfirborðsþéttingarhönnun ventilsætisins gerir ventilskífunni kleift að læsast sjálf eftir lokun. Þar að auki er hægt að ná áreiðanlegri þéttingu undir bakþrýstingi. Eftir prófun, jafnvel eftir að hafa verið opnuð og lokuð 100,000 sinnum, stenst þéttingarafköst þess enn og er hærri en lekavísitala afturlokans. Stöðug skafthönnunin gerir ventilskífuna aðeins núning við leguna meðan á opnunar- og lokunarferlinu stendur og skaftinnsiglið sjálft er kyrrstætt innsigli, sem er mjög áreiðanlegt.
