Eindiskur Wafer Check Valve: Heildar tæknileiðbeiningar fyrir verkfræðinga og innkaupasérfræðinga

Í iðnaðarlagnakerfum þar sem bakflæði getur valdið hörmulegum skemmdum á búnaði-eyðileggur dælur, mengar vinnslustrauma og kemur af stað hættulegum þrýstibylgjum-er stakkskífuflæði afturloki sem mikilvæg varnarlína. Fyrirferðarlítil, sjálfvirk og vandlega hönnuð samkvæmt alþjóðlegum stöðlum, þessi ventlagerð hefur orðið sjálfgefið val fyrir verkfræðinga sem tilgreina óafturkræf vörn í plássþröngum, háhraða notkun á olíu og gasi, efnavinnslu, vatnsmeðferð, orkuframleiðslu og loftræstikerfi í atvinnuskyni.

Þessi handbók veitir yfirgripsmikla tæknilega tilvísun sem fjallar um hönnunarreglur, viðeigandi staðla, efnisvalkosti, stærðaraðferðafræði, uppsetningarkröfur og bestu starfsvenjur við innkaup-sem byggir á API 594, API 6D, ASME B16.34 og raunverulegum framleiðendaforskriftum frá Champion Valves, Fevisa og US Valve Corp.

1. Hvað er einn diskur Wafer Check Valve?

Einsskífa skífueftirlitsventill er einátta flæðisstýringarbúnaður þar sem ein hringlaga plata (skífan) snýst á lömbúnaði til að leyfa vökvaflæði fram á við og lokar sjálfkrafa til að koma í veg fyrir afturflæði. Ólíkt sveiflustýrilokum sem nota fullbúna boltaða hlíf, notar einskífuskífuúttektarventillinn fyrirferðarlítinn, flanslausan yfirbyggingu sem er settur beint á milli tveggja pípuflansa sem passa saman-þar af er hugtakið „wafer“.

Helstu auðkenni:

• Einn liðskiptur diskur-einn diskur, ekki tveir (tvískiptur diskur) eða sveifludiskur í fullri þvermál
• Flenslaus líkami í flansastíl
• Stutt augliti til auglitis vídd-samræmist venjulega API 594 Type A (stutt mynstur) eða API 6D stutt mynstur
• Voraðstoð lokun-flestar gerðir eru með snúningsfjöður eða ytri framlengingarfjöður til að flýta fyrir lokun skífunnar áður en öfugt flæði kemur á
• Sjálfstýrð-enginn utanaðkomandi stýrimaður, staðsetningartæki eða aflgjafi þarf

Þessir lokar eru framleiddir á breitt úrval: frá 2 tommu (DN 50) upp í 60 tommu (DN 1500), með þrýstingseinkunnum frá ASME Class 125 til Class 2500, í efnum sem spanna kolefnisstál, ryðfrítt stál, tvíhliða ryðfríu, ofur tvíhliða, nikkelblendi, Hastelloy og Inconel.

2. Hönnunararkitektúr og vinnuregla

2.1 Kjarnahlutir

Einkaskífa eftirlitsventillinn samanstendur af fimm grundvallarþáttum:

2.2 Starfsregla

Lokinn starfar eftir þrýstingsmismunareglu sem krefst ekki utanaðkomandi orkugjafa:

• Áfram flæði (opnun):Uppstreymislínuþrýstingur beitir krafti á andstreymishlið skífunnar. Þegar þessi kraftur fer yfir samanlagða viðnám fjaðrunarkrafts, þyngdar diska og núnings við lömina, snýst diskurinn opinn um lamirpinnann. Í fullri opinni stöðu er diskurinn samsíða flæðinu, sem lágmarkar hindrun og þrýstingstap.
• Núllflæði/flæðishömlun:Þegar hraði fram á við minnkar minnkar vatnsaflskrafturinn sem heldur skífunni opinni. Fjaðrið byrjar að snúa skífunni í átt að lokuðu stöðunni áður en öfugt flæði hefst-þetta er mikilvægi kosturinn fram yfir sveifluprófanir sem byggjast á þyngdarafl.
• Andstæða flæði (lokun):Allur öfugstreymisþrýstingur styrkir gormvirknina og knýr diskinn þétt að sætinu. Einskífa rúmfræðin tryggir hraða, afgerandi lokun sem lágmarkar rúmmál andstæða flæðis sem hleypt er inn fyrir lokun -meðallega nær lokun innan 0,1–0,3 sekúndna eftir stærð og gormaforskrift.

Fjöðraðstoð vélbúnaðurinn er sérstaklega mikilvægur í lóðréttum uppflæðisuppsetningum, þar sem þyngdaraflið eitt og sér getur ekki veitt áreiðanlegan lokunarkraft. Án gorms er bakloki í lóðréttu riser háður öfugsstreymishraða til að loka skífunni-á þann tíma sem skaðlegur bakflæðispúls hefur þegar farið framhjá ventilsæti.

2.3 Sprunguþrýstingur og vorhönnun

Sprunguþrýstingurinn-lágmarks mismunadrifsþrýstingur andstreymis sem þarf til að hefja opnun skífunnar-er ákvarðaður af forálagi gorma. Fyrir almenna iðnaðarþjónustu er sprunguþrýstingur venjulega á bilinu 0,5 psi til 2,0 psi (3,4 kPa til 13,8 kPa). Þetta er hægt að stilla á gerðum með aðgengilegum gormum að utan (svo sem Champion SDX röð) án þess að taka ventilinn í sundur af línunni.

Algeng forskriftarvilla er að setja upp ventil með of stífum fjöðrunarkrafti í lágflæðiskerfi: diskurinn nær aldrei fullri opinni stöðu, hegðar sér eins og óviljandi inngjöf sem framkallar hávaða, hraðari slit á sætum og aukið þrýstingsfall. Innkaupaverkfræðingar ættu að passa vorforskriftir við raunveruleg þjónustuflæðisskilyrði, ekki einfaldlega sjálfgefið við stífasta valmöguleikann.

3. Vörulýsing

Óska eftir tæknitilboði

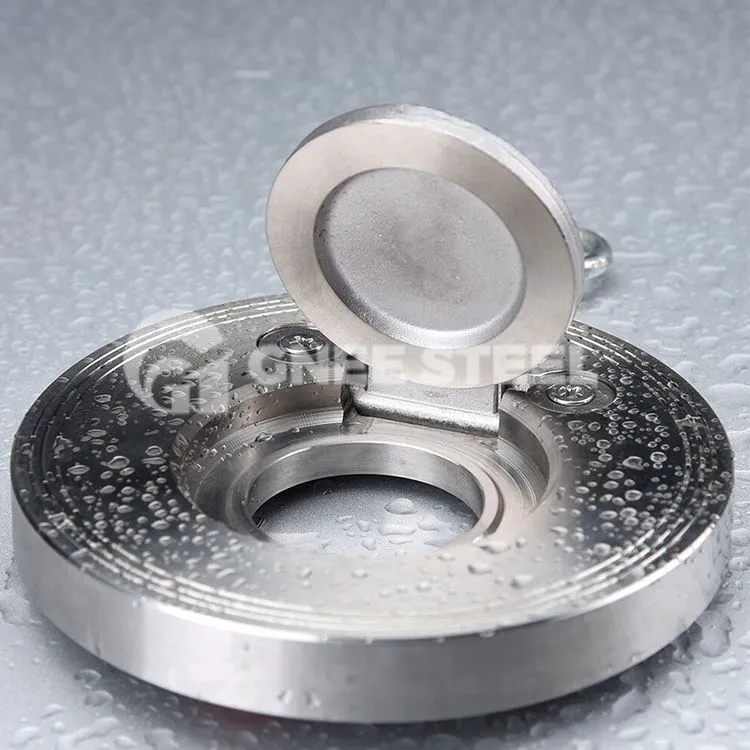

Eindiskur Wafer Check Valve

4. Gildandi staðlar og samræmisrammi

Skilningur á staðlalandslaginu er nauðsynlegt til að uppfylla forskriftir. Einkaskífuflöktunarlokinn er stjórnað af samlæsandi setti API, ASME og MSS stöðlum:

API 594 staðallinn flokkar einskífu oblátu afturloka sem gerð A tæki-stutt augliti til auglitis, fáanlegt sem obláta, tind eða tvíflans. 2022 útgáfan af API 594 nær yfir stærðir frá DN 50 til DN 1200 (2″–48″) fyrir flokk 150–300, allt að DN 300 (12″) fyrir flokk 2500. Innkaupaforskriftir ættu beinlínis að kalla fram stutt mynstur API eða API 594 Type A sem á við.

5. Byggingarefni

Efnisval er knúið áfram af efnafræði vinnsluvökva, rekstrarhita, þrýstingsflokki og kröfum um tæringarheimildir. Taflan hér að neðan sýnir almennt tilgreindar efnissamsetningar:

Fyrir brunaörugg forrit sem krefjast API 607 ​​eða API 6FA vottunar verður lokinn að vera stilltur með aukasæti úr málmi á milli málm sem viðheldur innsigli eftir að mjúka aðalsætið hefur eyðilagst vegna eldsvoða.

6. Málslýsingar og þrýstingshitastig

6.1 Staðlað stærðarsvið eftir þrýstiflokki

6.2 Dæmigerð augliti til auglitis víddir (API 594 tafla 2 - gerð A)

Athugið: Augliti til auglitis gildin hér að ofan tákna API 594 Type A stuttmynstur hönnun. API 6D stutt mynsturstærð fyrir leiðsluþjónustu getur verið mismunandi. Staðfestu alltaf gegn staðfestri stærðarteikningu framleiðanda fyrir tiltekna gerð.

Sækja gagnablað

6.3 Þrýsti- og hitastigsmatsregla

Þrýstihitastigamat fyrir einskífuskífueftirlitsloka fylgja ASME B16.34 efnishópaúthlutunum. Fyrir kolefnisstál (WCB) loki í ASME flokki 300 er hámarks leyfilegur vinnuþrýstingur við umhverfishita (100 gráður F) 740 psig (51,1 bar); við 600 gráður F minnkar þetta í um það bil 635 psig (43,8 bör). Ryðfrítt stál CF8M í flokki 300 hefur hærra einkunn upp á 720 psig við 600 gráður F vegna yfirburðar styrkleika við háan hita. Verkfræðingar verða að staðfesta efnissértæka þrýstingshitaferilinn-ekki nafnflokkaheitið-þegar þeir tilgreina háhitaþjónustu.

7. Single Disc vs Dual Plate vs Swing Check: Samanburðargreining

Verkfræðingar lenda oft í vali á milli staks skífu, tvöfaldrar plötu og hefðbundinna sveifluloka fyrir uppsetningar í oblátastíl. Taflan hér að neðan veitir gagnastýrðan samanburð:

Leiðbeiningar um val:Veldu einn skífudisku afturloka þegar forritið krefst hraðvirkrar lokunar með fjöðrum í þéttu rýmisumslagi, sérstaklega fyrir lóðrétta leiðslur og dælulosun. Veldu tvöfalda plötu þegar þú lágmarkar þrýstingsfall og vatnshamur í láréttum vökvalínum er í forgangi. Pantaðu snúningsloka fyrir allan líkamann fyrir þjónustu með mikið magn af föstefnum eða þar sem viðgerðarhæfni á vettvangi (aðgengileg sæti og diskur án þess að fjarlægja ventilhús) er nauðsynleg.

8. Iðnaðarforrit

Einn skífudiskur afturloki þjónar í nánast öllum iðnaði sem rekur vökvakerfi með þrýstiþrýstingi:

8.1 Olía og gas

• Flutningur leiðslu:Uppsett á losunarhausum dælustöðva og á millilokastöðvum á leiðslum milli landa til að koma í veg fyrir öfugt flæði eftir línurof eða dæluferð. API 6D stuttmynstur stillingar eru staðall fyrir þessa þjónustu.
• Úthafspallar:Fyrirferðarlítið fótspor og minni þyngd (mikilvægt fyrir hleðslu ofan á burðarvirki) gera afturlokar í oblátastíl að ákjósanlegu vali. Tvíhliða og ofur tvíhliða efni taka á sjótæringu í eldvatns- og sjólyftukerfum.
• Vinnslueiningar hreinsunarstöðvar:Kolvetnisflutningslínur, bakflæðisrásir og milliþrepsleiðslur í þjöppu nota staka skífupróf fyrir hraða lokun sem lágmarkar hættu á öfugum snúningi í miðflóttaþjöppum.

8.2 Efna- og jarðolíuvinnsla

• Ætandi miðlar:PTFE-sætir ryðfríu stáli eða Hastelloy lokar sjá um sýruflutning, ætandi hringrás og endurheimtarlínur fyrir leysiefni.
• Lotu reactor kerfi:Hraðvirk gormalokun kemur í veg fyrir krossmengun milli kjarnahylkja sem deila sameiginlegum hausum.

8.3 Vatns- og skólphreinsun

• Dælulosun:Einkaskífuskífueftirlitið er iðnaðarstaðallinn til að koma í veg fyrir bakflæði í gegnum miðflóttadælur meðan á stöðvun stendur-til að vernda dæluhjól, vélræna innsigli og mótorvinda fyrir skemmdum á snúnings snúningi.
• Dreifikerfi:Uppsett á örvunarstöðvum og svæðismörkum til að viðhalda einstefnuflæði í vatnsnetum sveitarfélaga.

8.4 Orkuvinnsla

• Katla fóðurvatn:Háþrýstiskífur (Class 600–2500) með chrome-moly yfirbyggingum og Stellite sætum fyrir ofhitað fóðurvatnsþjónustu við 400 gráður F+.
• Kælivatnsrásir:Lokar með stórum holu (24″–60″) með epoxýhúðuðum sveigjanlegum járnhlífum fyrir kælivatnskerfi í gegnum og endurrás.

8.5 Loftræsti- og byggingarþjónusta

• Lykkjur fyrir kælt vatn og heitt vatn:Fjaðraðar eftirlit með stakri skífu koma í veg fyrir hitauppstreymi og viðhalda stefnu flæðis í samhliða uppsetningum með mörgum kælivélum.
• Brunavarnir:UL/FM-samþykktir einskífa afturlokar á útblásturshausum slökkvidælu.

8.6 Þrýstilofts- og gaskerfi

Útblástur þjöppu: Uppsett á milli eftirkæli þjöppunnar og viðtökutanksins til að koma í veg fyrir að þrýstiloft flæði til baka í gegnum aðgerðalausar þjöppur.

9. Framleiðsluferli og gæðatrygging

Gæði og áreiðanleiki eftirlitsloka með stakri skífu eru ákvörðuð jafn mikið af ströngu framleiðslu og hönnun. Rétt framleiddur loki fylgir þessari röð:

• Staðfesting hráefnis:Komandi steypur, smíðar og stangir eru sannreyndar með tilliti til efnasamsetningar með optískri losunarrófsgreiningu (OES) og fyrir vélrænni eiginleika með tog- og höggprófun samkvæmt viðeigandi ASTM forskriftum. Efnisprófunarskýrslur (MTR) samkvæmt EN 10204 3.1 eru staðlaðar fyrir hluta sem innihalda þrýsting.
• Non-Destructive Examination (NDE):Steyptir líkamshlutar fá 100% sjónræna skoðun í samræmi við MSS SP-55, ásamt röntgenrannsóknum (RT) eða úthljóðsprófun (UT) á mikilvægum hlutum samkvæmt ASME B16.34 kröfum. Skoðun á segulmagnaðir (MT) eða fljótandi penetrant (PT) er beitt á vélað yfirborð.
• Nákvæm vinnsla:CNC vinnslustöðvar ná sléttu sætisyfirborði í innan við 0,001 tommu og vikmörk fyrir sammiðju milli disks og sætis eru ±0,003 tommur. Holan á lamirpinnanum er línuborin til að viðhalda röðun yfir allan ferðabogann fyrir skífuna.
• Samsetning og vorkvörðun:Diskurinn, gormurinn, lömpinninn og sætið eru sett saman í stýrðu umhverfi. Vorsnúningur er sannreyndur í samræmi við hönnunarforskriftina til að tryggja réttan sprunguþrýsting og lokunarhraða.
• Hydrostatic skel próf (API 598):Sérhver ventilhús gangur undir skelprófun við 1,5× hámarks vinnuþrýsting í lágmarkstíma sem tilgreindur er í API 598 töflu 3. Núll sýnilegur leki í gegnum þrýstimörk veggsins er viðmiðunarviðmiðun.
• Lekaprófun sætis (API 598):Eftir skelprófunina er lokaði diskurinn settur fyrir mismunaþrýstingi sem nemur 1,1× hlutfallsvinnuþrýstingnum. Fyrir lokar sem sitja í málmi er leyfilegur hámarks lekahraði samkvæmt API 598 töflu 5 (venjulega 10–20 ml/mín á hvern tommu af nafnþvermáli fyrir vökvaprófun). Lokar með fjaðrandi sæti krefjast núlls sjáanlegs leka.
• Virknipróf:Diskurinn verður að opnast við tilgreindan sprunguþrýsting og lokast alveg án þess að festast eða bindast í að minnsta kosti þrjár heilar lotur.
• Merking og varðveisla:Hver loki fær varanlega nafnplötu á MSS SP-25 sem ber „API 594“ eða „API 6D“ merkingu, efnisflokk, þrýstiflokk, stærð, hitanúmer og auðkenni framleiðanda. Vélin eru húðuð með ryðvarnarefni; flansflansar eru með hlífðarhlífum.

10. Uppsetningarkröfur og bestu starfsvenjur

Rétt uppsetning er nauðsynleg til að ná hönnunarlífi eins disks oblátu eftirlitsventils. Eftirfarandi aðferðir eru byggðar á IOM (uppsetning, notkun og viðhald) skjölum framleiðanda og reynslu á vettvangi:

• Flæðistefnuör:Sérhver obláta afturloki er með steypta eða stimplaðri ör á ytri hluta líkamans sem gefur til kynna leyfilega flæðistefnu. Uppsetning þar sem örin vísar á móti raunverulegu flæði mun leiða til þess að lokinn er varanlega læstur lokaður.
• Val á pakkningum:Nota verður flansþéttingar með fullri hlið, -aldrei hringlaga eða upphækkaðar þéttingar sem gætu truflað ferð disksins. Innra þvermál pakkningarinnar verður að fara yfir þvermál lokaholsins.
• Miðja:Lokinn verður að vera í miðju á milli rörflansanna áður en boltar eru hertir. Sérvitringur uppsetning getur valdið því að diskurinn snertir pípuvegginn og kemur í veg fyrir fulla opnun eða algjöra lokun.
• Bolta tog:Flansboltar verða að vera hertir í stjörnumynstri að toginu sem tilgreint er fyrir flansflokkinn og þéttingargerðina. Ójöfn hleðsla á boltum skekkir oblátahlutann og getur valdið leka í sæti.
• Lágmarks beint rör:Settu lokann upp með að lágmarki 5 pípuþvermál af beinu hlaupi andstreymis og 2 þvermál niðurstreymis. Órólegt flæði frá aðliggjandi olnbogum, teigum eða lækjum getur valdið diskflaki og hraðari sliti.
• Lóðrétt uppsetning:Fyrir lóðrétt uppstreymi skal ganga úr skugga um að ventlalíkanið sé metið fyrir lóðrétta þjónustu og að gormakrafturinn sé nægjanlegur til að loka skífunni án þyngdaraflsaðstoðar. Ekki öll hönnun á stakum diski leyfir uppsetningu lóðrétt niður-staðfestu við framleiðandann.
• Nálægð dælulosunar:Finndu afturlokann að minnsta kosti 2 pípuþvermál niðurstreymis frá útblástursflans dælunnar. Ef hann er settur beint á flansinn verður hann fyrir óróa af völdum hjólsins sem getur valdið diskasveiflu.
• Vatnsstöðuprófun á línunni:Afturlokaskífan verður að vera í opinni stöðu meðan á vatnsprófun leiðslunnar stendur ef prófunarþrýstingurinn verður beitt frá niðurstreymishliðinni. Þrýstingur á lokuðum afturloka úr öfugri átt við prófunarþrýsting í leiðslunni getur skemmt diskinn, sætið eða lömbúnaðinn.

11. Kostir og takmarkanir

11.1 Kostir

• 80–90% þyngdarlækkun samanborið við jafnstóra snúningsloka í fullri stærð-sem dregur úr efniskostnaði, vinnuafli við uppsetningu og kröfum um burðarvirki.
• Plássnýtt skúffuhönnun með hliðarstærð allt að 60 mm fyrir 2″ loki-sem gerir kleift að setja upp í stíflaðar pípugrind og búnaðarskúra þar sem hefðbundinn afturventill passar ekki.
• Hraðlokun með fjöðrum sem kemur í veg fyrir öfugt flæði áður en það getur þróað umtalsverðan hraða- sem verndar snúningsbúnað gegn skemmdum á snúningi og dregur úr stærð vatnshamrar.
• Tvíátta uppsetningargeta (lárétt og lóðrétt) á gormhlöðnum gerðum-sem útilokar stefnumörkun þyngdaraflssveiflueftirlits.
• Lágur heildarkostnaður við uppsetningu knúinn áfram af minna efni, engin flansframleiðsla, léttari meðhöndlunarbúnað og einfaldaðri lagnahönnun.
• Núll útblástursstilling sem hægt er að ná með yfirbyggingahönnun í einu stykki sem útilokar lekaleiðir á pakkningum á húshlíf.

11.2 Takmarkanir

• Getur ekki þjónað sem einangrunarventill: Wafer afturlokar eru ekki hannaðir fyrir jákvæða lokun undir öfugum þrýstingsmun sem fer yfir leyfileg mörk sætisleka. Sérstakur einangrunarventill (hlið, bolti eða fiðrildi) er nauðsynlegur fyrir viðhaldseinangrun.
• Hentar ekki fyrir púlsandi flæði: Gagnsnúin þjöppu eða stimpildælulosun myndar þrýstingspulsur sem geta valdið því að skífan sveiflast stöðugt á milli hluta opinnar og lokaðra staða-sem leiðir til hröðu slits á lamir og sæti innan nokkurra klukkustunda.
• Viðkvæmni fyrir rusl: Föst efni, suðugjall eða hreiður sem fylgt er í flæðisstraumnum geta festst á milli disksins og sætisins og komið í veg fyrir algjöra lokun. Mælt er með innbyggðum síum andstreymis fyrir óhreina þjónustu.
• Þrýstifallsvíti yfir sveiflumælingar við fullt flæði: Skífan er áfram í flæðisbrautinni, jafnvel þegar hún er alveg opin, sem stuðlar að stigvaxandi þrýstingsfalli. Í þyngdarflæðiskerfum með lágt höfuð skal gera grein fyrir þessu í vökvagreiningunni.
• Aðgangur til viðhalds á vettvangi: Ólíkt sveifluprófunum með boltalokum, eru flestir einskífulokar í obláta-stíl ekki starfhæfir á staðnum til að skipta um sæti eða endurnýja diska. Allur lokinn er venjulega skipt út sem eining þegar slitmörkum er náð.

Próf og skoðun

12. Algengar spurningar

Spurning 1: Hver er munurinn á einum diski og tvöföldum plötu oblátu afturloka?

Einn diskur oblátu afturloki notar eina hringlaga plötu sem snýst á lamir pinna, en tvíþættur diskur afturloki notar tvær fjaðraðar hálfhringlaga plötur sem snúast á miðskafti. Hönnun á stakri skífu býður venjulega upp á öflugri smíði fyrir stærri stærðir og þjónustu sem er hlaðin rusl, á meðan hönnun með tveimur plötum veitir minna þrýstingsfall og hraðari lokunarhraða í hreinni þjónustu. Eini diskurinn er oft ákjósanlegur fyrir dælulosun og lóðrétta uppsetningu þar sem jákvæð vorlokun er mikilvæg.



Spurning 2: Er hægt að setja eftirlitsventil fyrir einn disk í lóðréttri pípu?

Já-að því tilskildu að ventillinn sé af gormum. Voraðstoð lokun er nauðsynleg fyrir lóðrétt uppstreymisuppsetningar vegna þess að þyngdaraflið eitt og sér mun ekki skila skífunni aftur í lokaða stöðu. Gakktu úr skugga um við framleiðandann að tiltekin gerð sé metin fyrir lóðrétta þjónustu og að fjöðrunarkrafturinn sé fullnægjandi fyrir uppsetningarstefnuna. Almennt er ekki mælt með lóðréttri niðurstreymisuppsetningu án samþykkis framleiðanda, þar sem flæði og þyngdarafl verka í sömu átt, sem gæti seinkað lokun.



Spurning 3: Hvaða prófun gengst eftirlitsventill með stakri skífu fyrir sendinguna?

Samkvæmt API 598 fær sérhver loki: (1) vatnsstöðuprófun við 1,5× hámarks vinnuþrýsting, (2) lekaprófun á sæti við 1,1× málþrýsting og (3) sjónræna skoðun samkvæmt MSS SP-55. Lokar með fjaðrandi sæti verða að ná ekki sýnilegum leka í sætisprófuninni; lokar með málmsettu eru með leyfilegan lekahraða sem er skilgreindur af API 598 Tafla 5. Viðbótarprófanir-eins og frystiprófanir, eldöryggisvottun eða helíum massarófsmælir lekagreining-er í boði samkvæmt forskrift.



Spurning 4: Hver er dæmigerður endingartími eins disks oblátu eftirlitsventils?

Með réttri stærð, efnisvali og uppsetningu getur ein skífudiskuloki í hreinum vökvaþjónustu náð 15–20 ára endingartíma. Þjónustulíf er oftast takmarkað af sliti á sætum vegna höggs á diski við lokun, gormaþreytu í háhraða notkun og veðrun frá föstum efnum. Lokar í þjöppuútblástursþjónustu með púlsandi flæði gætu þurft að skipta um innan 2–5 ára ef þeir eru ekki rétt deyfðir eða ef flæðishraði fer yfir ráðlögð mörk.



Spurning 5: Þarfnast eftirlitsventils með stakri skífudiski viðhalds?

Flestir einskífudiskar afturlokar eru hannaðir sem viðhaldsfrí tæki án venjubundinna þjónustuþörf umfram reglubundna ytri skoðun fyrir leka á flanstengingum. Ólíkt sveiflujöfnunarlokum með boltuðum hlífum er almennt ekki hægt að skipta um innri íhluti einskífuloka í oblátum stíl. Þegar innra slit nær lok endingartíma er skipt um allan ventilinn. Líkön með ytri gorma (eins og SDX gerð) leyfa gormaskoðun og skipti án þess að loka ventilinn sé fjarlægður.



Spurning 6: Hvaða staðlar stjórna stökum stöðvunarlokum fyrir staka diska?

Aðalhönnunarstaðallinn er API 594 (gerð A fyrir stuttmynstra obláta afturloka). Fyrir kolvetnisleiðsluþjónustu gilda API 6D stuttmynstur forskriftir og eru strangari en API 594 eitt og sér. Viðbótarviðmiðunarstaðlar eru ASME B16.34 (þrýstingshitastig og veggþykkt), API 598 (skoðun og prófun), MSS SP-55 (steypugæði) og ASME B16.5 (samhæfðar flansmál). Fyrir súr þjónustu, NACE MR0175 / ISO 15156 setur kröfur um hörku og hitameðferð.



Spurning 7: Hvernig kemur ég í veg fyrir vatnshamr þegar ég nota einn diska skífu afturloka?

Vatnshamar í eftirlitslokum stafar af því að diskurinn skellur á eftir að öfugstreymi hefur þegar náð skriðþunga. Mótvægisaðferðir fela í sér: (1) að velja gormhlaðan gerð með hraðlokunareiginleikum-skífan ætti að loka áður en öfugstreymishraði fer yfir um það bil 0,5 fet/s; (2) á uppsetningum með stórum holum, tilgreina pneumatic dempara (eins og boðið er upp á SDX-gerð) til að stjórna lokunarhraða og gleypa hreyfiorku; (3) rétta stærð lokans-ofstærð loki sem nær aldrei fullri opinni stöðu mun sveiflast og mynda endurteknar lágstyrksbylgjur.



Spurning 8: Hver er þyngdarsparnaður oblátueftirlitsventils á móti sveiflueftirlitsventils?

Einn skífudiskur afturloki nær venjulega 80–90% þyngdarminnkun miðað við jafngilda stærð, jafngilda þrýstingsflokki, snúningsloka fyrir allan líkamann. Til dæmis vegur 12 tommu Class 150 sveiflueftirlitsventill venjulega um það bil 800–1.000 lb (360–450 kg), á meðan sambærilegur einskífa bakloki í oblátu stíl vegur um það bil 120–180 lb (55–80 kg). Þessi þyngdarminnkun skilar sér beint í sparnað í pípuburðarvirkjum, meðhöndlunarbúnaði og vinnuafli við uppsetningu.



Spurning 9: Er hægt að nota eins diska oblátu afturloka fyrir gufuþjónustu?

Já, að því gefnu að lokinn sé tilgreindur með viðeigandi efnum fyrir gufuhita og þrýsting. Fyrir mettaða gufu allt að um það bil 400 gráður F er líkami úr kolefnisstáli (WCB) með 316 ryðfríu stáli diski og PTFE eða málmsæti hentugur. Fyrir ofhitaða gufu yfir 750 gráður F, þarf króm-mólý stál yfirbyggingu (ASTM A217 WC6/WC9) með Stellite-harðsnúnu sæti og Inconel X-750 gorm. Staðfesta verður hámarks leyfilegan vinnuþrýsting við þjónustuhitastig gegn ASME B16.34 þrýstingshitatöflunni fyrir tiltekinn efnisflokk.



Spurning 10: Hvernig sannreyna ég að afhentur einskífa oblátur eftirlitsventill sé í raun í samræmi við API 594?

Staðfestu eftirfarandi: (1) nafnplatan er varanlega fest á líkamann og merkt „API 594“; (2) efnisprófunarskýrslur framleiðanda (MTRs) rekja til hitanúmeranna sem stimplað er á líkamann og diskinn; (3) vatnsstöðuprófunarskýrslan skjalar prófunarþrýsting á skel og sæti, lengd og niðurstöður samkvæmt API 598; (4) víddin augliti til auglitis passar við API 594 töflu 2 fyrir tilgreinda stærð og flokk; (5) lokinn er samhæfður í stærð við ASME B16.5 flansa í tilgreindum flokki. Fyrir mikilvæga þjónustu skaltu íhuga að krefjast skoðunarvotts þriðja aðila á verkstæði framleiðanda.

13. Niðurstaða

Einsskífuskífuúttektarventillinn hefur vel skilgreinda stöðu í iðnaðarventlalandslaginu: hann er ákjósanlegasta lausnin þar sem plássþröng, þyngdarminnkun og hröð lokun með fjöðrum eru óviðræður. Fyrirferðarlítill obláta yfirbygging þess, 80–90% þyngdarforskot yfir hefðbundnar sveifluprófanir og samræmi við API 594, API 6D og ASME B16.34 gera það að sjálfgefna forskriftinni fyrir dælulosunarvörn, þjöppuúttak sem ekki er aftur snúið og varnir gegn lóðréttri bakflæði í olíu- og gas-, efna-, orku- og vatnsinnviði.

Árangursrík notkun er háð þremur þáttum: réttri stærð til að koma í veg fyrir að diskur flökti og ótímabært slit, viðeigandi efnisvali í samræmi við efnafræði vinnslu og hitastig, og agaðri uppsetningaraðferð sem virðir flæðistefnu, miðju og lágmarkskröfur um beinan hlaup. Fyrir fagfólk í innkaupum eru lykilatriðin á milli viðurkenndra birgja API 6D leyfisveitingar, rekjanleika skjala (EN 10204 3.1), innanhúss NDE getu og sýnd reynsla í markþjónustuumhverfinu-ekki verðið eitt og sér.

Þegar rekstrarþrýstingur leiðslna eykst og umhverfisreglur herða á losun á flótta, er líklegt að þróunin í átt að hönnun í einu stykki með lekabrautarbyggingu og aðgengilegri gormstillingu að utan, muni hraðara, sem sementir enn frekar hlutverk einskífuskífunnar sem mikilvægur þáttur í nútíma iðnaðarvökvakerfum.
