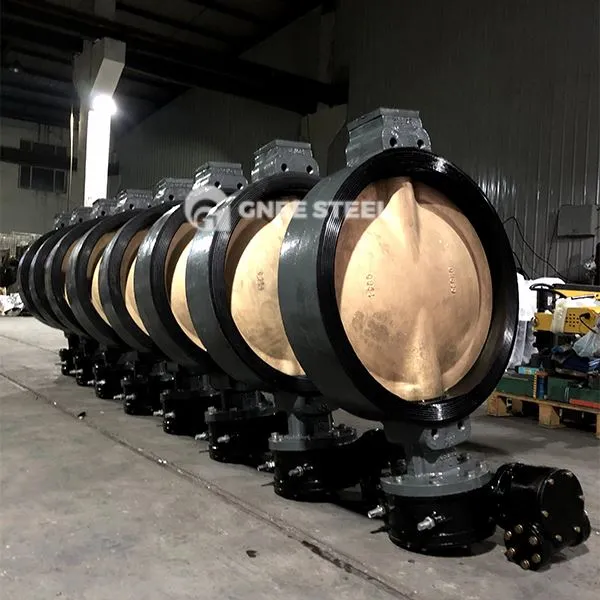

Hálfknúin fiðrildaloki

Hálfstig fiðrildisventill er fiðrildaloki sem tengir pípuflansinn í gegnum foli bolta. Lokalíkaminn er hannaður með Lug mannvirkjum (í gegnum göt eða í gegnum innri þræði) á báðum hliðum, sem hentar vel til uppsetningar og festingar og hentar fyrir tengingu af klemmu. Það er mikið notað við vökvastjórnun við miðlungs og lágþrýstingsskilyrði.

‌ uppbyggingareinkenni ‌:
‌Lug Design‌: Styrkja uppbyggingu loki líkamans, draga úr áhrifum leiðslnaálags á afköst loki og er hentugur fyrir tíðar opnunar- og lokunarsvið;
‌Butterfly Plate Structure‌: Taktu upp þriggja laga samsettu uppbyggingu (svo sem álfelgur + einangrunarlag + ryðfríu stáli) til að bæta hitastigþol og aflögun viðnám;
‌ Tegund tegundar: Valfrjáls mjúk innsigli (gúmmí\/ptfe) eða hörð innsigli (málmklæðning), lekastigið getur náð upp að ANSI V stigi.

Vinnu meginregla og árangur á frammistöðu ‌ ‌opening og lokunarkerfi‌

Fiðrildaplötan getur náð 90 gráðu snúningi í gegnum ‌Lever meginregluna eða ‌drive tækið ‌ og stjórnað fljótt miðlinum og slökkt (opnun og lokunartíma minna en eða jafnt og 3 sekúndur);

Tvöfaldur sérvitringur eða þrefaldur sérvitringur uppbygging dregur úr þéttingu yfirborðs núnings og lengir endingartíma.
‌ CORE kostir‌

‌Pressure og hitastig viðnám: Gildandi þrýstingssvið er allt að PN10 ~ PN16 (Class 150 ~ 300), hitastig umfjöllun er -20 gráðu ~ 250 gráðu (hægt er að lengja harða innsigli í 600 gráðu);
‌Low flæðisviðnám og mikil skilvirkni‌: Þykkt fiðrildaplötunnar er fínstillt og þrýstingstapið er minna en eða jafnt og 0. 05MPa þegar það er opið að fullu, sem hentar stórum rennslisleiðslum;
Easy viðhald ‌: LUG uppbyggingin einfaldar sundurliðun og samsetningarferli og styður skipti á netþéttingarhringnum.



Hálfknúin fiðrildaloki



Forrit
Efnaiðnaður: Til flutnings á ætandi miðlum eins og brennisteinssýru og fljótandi basa, er krafist PTFE loki og ryðfríu stáli loki;
Vatnsmeðferðarkerfi: DN50 ~ DN2000 Reglugerð um vatnsveitur, mjúk innsigli (EPDM\/NBR) henta til forvarna fyrir leka;
Skip og orka: Sjó eldsneytiskerfi og virkjun kælingu vatnseftirlits verður að vera í samræmi við JIS\/ANSI staðla.
Val og viðhaldsstig
Valstærðir
SEAL TYPE: HARÐU SEALS (wolfram karbíð úða) eru ákjósanlegir fyrir miðla sem innihalda ögn og mjúk innsigli eru valfrjáls fyrir hreina vökva;
Drive Mode: Mælt er með ormgír eða pneumatic drif fyrir DN sem er meiri en eða jafnt og 300, og handvirk lyftistöng er valfrjáls fyrir DN ＜ 300;
Efnisaðlögun: 316L loki líkami + Hastelloy innsigli eru valin fyrir ætandi umhverfi og WCB + hörð ál er notuð við háhita gufu.
‌ Viðhald forskriftir‌

Athugaðu forsnúninguna á hverjum fjórðungi til að koma í veg fyrir losun og flans leka;
Hreinsa skal lokaholið á sex mánaða fresti fyrir miðlungs sem innihalda agnir til að forðast fiðrildisplötu sultu;
Smurningarferli: Bætið hitastig fitu við lokastofuna sem ber á 12 mánaða fresti (sem á við um meiri en eða jafnt og 150 gráðu vinnuaðstæður).
