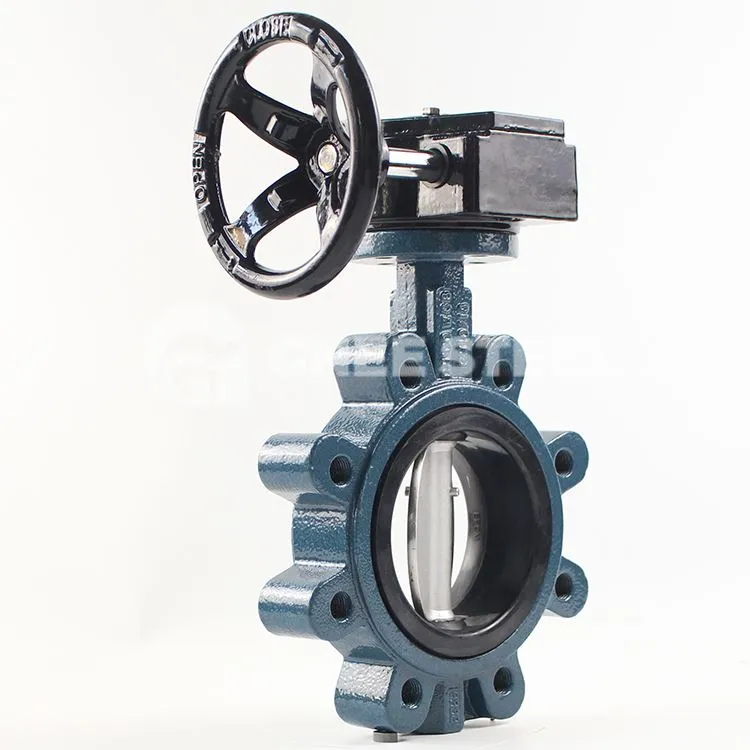

Skífan á miðlínu fiðrildalokanum er í takt við miðlínu lokans. Diskurinn er tiltölulega þykkur, sem gefur betri þéttingarafköst. Miðlínu fiðrildaventillinn er aðallega notaður í lágþrýstingsleiðslukerfi fyrir venjulega hitastig. Snúaás fiðrildaplötunnar er staðsettur á miðlínu ventilhússins og þéttingarsvæði fiðrildaplötunnar. Þegar lokað er, þjappar ytra þéttingarflöt fiðrildaplötunnar saman ventilsæti úr gervigúmmíi, sem veldur teygjanlegri aflögun ventilsætisins og tryggir þar með þéttingargetu fiðrildalokans.
miðlínu fiðrildalokar forskrift
Hönnunarstaðlar
Hönnunar- og framleiðslustaðlar: GB/T 12238
Byggingarlengd staðall: GB/T 12221
Prófunarstaðall: GB/T 13927
Staðall fyrir efri flanstengi: ISO 5211
Flansastærðarstaðall: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Tæknilegar upplýsingar:
Lokahönnun: BS EN593/BS5155/API609/DIN3354
Augliti til auglitis:ISO 5752-20/BS EN558-20/API609
Flansborun:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Vökvakerfispróf:EN12266-1/API 598/ISO5208/JIS B2003
Skeljaprófunarþrýstingur:24 bar/15 bar
Þéttingarprófunarþrýstingur:17,6 bör/11 bör
miðlínuventill
Algengar spurningar
Sp.: Ertu viðskiptafyrirtæki eða framleiðandi?
A: Við erum kaupmaður sem framleiðir einnig.
Sp.: Hvernig vinnur þú pöntun?
A: Í fyrsta lagi gefum við tilvitnun. Eftir að verðið hefur verið staðfest förum við yfir í næsta skref, sem felur í sér að útvega sýnishorn til samþykkis. Þegar sýnin hafa verið staðfest höldum við áfram í fjöldaframleiðslu.
Sp.: Get ég beðið um breytingar á umbúðum og sendingaraðferðum?
A: Já, við getum breytt umbúðum og sendingaraðferðum í samræmi við kröfur þínar. Hins vegar verður þú ábyrgur fyrir aukakostnaði og verðmun sem til fellur.
