Lýsing dufts fiðrildisventils

Púður fiðrildi loki er loki sem er sérstaklega notaður í flutningur kerfi dufts og kornefni. Það áttar sig á opnunar- og lokunarstýringu leiðslunnar með því að snúa lokiplötunni. Það hefur einkenni góðrar þéttingar, slitþols og léttrar. Það er mikið notað í sílóum, loftflutningi, efnaiðnaði og matvælavinnslu.

Kjarnabreytur og uppbyggingareinkenni
Grunnhönnun:

Líkamsefni: steypu álblöndu (létt) eða 304/316L ryðfríu stáli (tæringarþolið), snúningsventilplötan samþykkir slitþolið efni fjölliða (svo sem NBR, PTFE).
‌ Þéttingarform: Mjúk innsigli (gúmmí eða fjölliðaefni), hentugur fyrir kröfur um forvarnir gegn duft agna.
‌ Drive Mode: Manual, Pneumatic (CP101/CP126 Actuator) eða rafmagns, styður hratt opnun og lokun.

Powder Butterfly Valve forskrift

Hlutir Færibreytur	FOSD -05	FOSD -10	FOSD -16	FOSD -30	FOSD -60	FOSD -125	FOSD -250	FOSD -400
Framleiðsla tog	50nm	100nm	160nm	300nm	600nm	1250nm	2500nm	4000Nm
Metinn ferðatíma	20S	15S/30S			30S/60S	100S	100S	100S
Snúningshorn	0 gráðu -90 gráðu	0 gráðu -90 gráðu	0 gráðu -90 gráðu	0 gráðu -90 gráðu	0 gráðu -90 gráðu	0 gráðu -90 gráðu	0 gráðu -90 gráðu	0 gráðu -90 gráðu
Vinnandi straumur	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Byrjunarkraftur	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Mótorafl	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Þyngd	3kg	5 kg	5,5 kg	8kg	8,5 kg	15 kg	15,5 kg	16 kg
Máttur	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Veldu valkosti)
Einangrunarviðnám	100m/500VDC
Þrýstingur standast	1500 Vac, eina mínútur
Innfelld vernd	IP65/IP67
Uppsetningarhorn	360 gráðu hvaða horn sem er
Rafmagns millibili	Ein G1/2 CNCO, ein rafmagnstenging tengi, ein merkisvírstenging
Obient rakastig	-30 gráðu til +60 gráðu

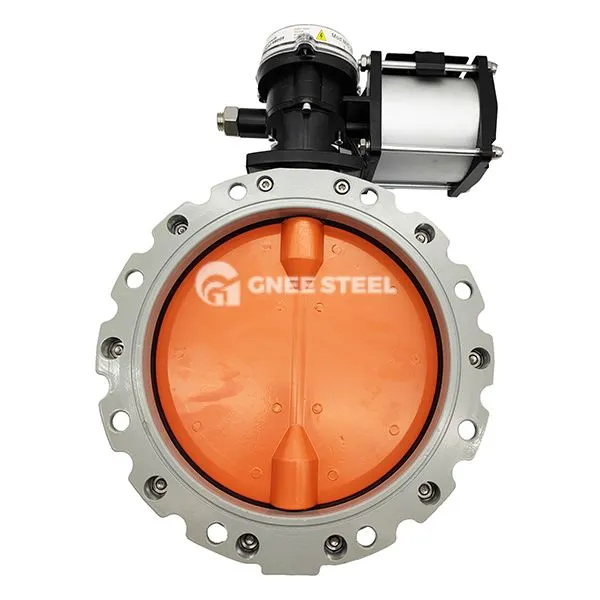

Púður fiðrildi loki

Forrit

Meðhöndlun duftefnis:
Losun neðst í sílóum og ruslafötum með því að nota þyngdarafl til að stöðva efni.

Skrúfa færiband eða flutningsleiðsla til að koma í veg fyrir afturstreymi efnis.

Iðnaðarsvið:

Sement og efna duftblöndunarkerfi, ónæmt fyrir slípiefni.

Vinnuskilyrði í matvælum (svo sem mjólkurduft og sterkja) nota hreinlætis ryðfríu stáli líkama og klemmdu skjótt uppsetningartengingu.

Val og uppsetningarupplýsingar

Valstig:
Þegar þú inniheldur mjög slípandi ögnamiðla er ákjósanlegur hallandi lokasæti + fjölliða loki plötuuppbyggingin til að draga úr jamming og slit.

Það þarf að passa pneumatic flutningskerfið við pneumatic stýrimann (þrýsting {{0}}. 4 ~ 0,6 MPa) til að tryggja skjót viðbrögð.
‌
Kröfur um uppsetningu:
Lárétt uppsetning krefst þess að snúningsás lokiplötunnar sé hornrétt á þyngdarstig til að forðast uppsöfnun efnis og innsigli.

Flans tenging notar málm spíral sárþéttingar eða kísillpúða í matvælum til að uppfylla innsiglingarkröfur mismunandi miðla.
