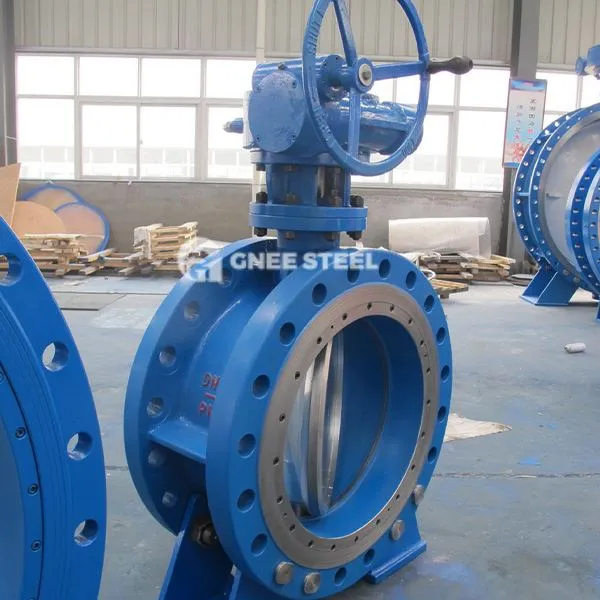

API 609 Triple Offset Butterfly Valve Lýsing
API 609 Þrefaldur sérvitringur fiðrildisventill er iðnaðarventill hannaður byggður á þreföldum sérvitringum.
CORE STRUCTION OG DISITION
Þétt sérvitring meginregla
Ventilstemminn víkur frá miðju fiðrildaplötunnar og miðju loki líkamans og snúningsás lokans myndar hneigður horn með logisrásarásnum og nær núningslausri opnun og lokun og núll leka.
Þéttingaryfirborðið samþykkir ská keilubyggingu. Þegar lokað er snertingu fiðrildaplötunnar og lokasætið í lokastöðunni, dregur úr slit og lengir lífið.
Þéttingartækni
Multi-lag samsettur innsigli: Hægt er að velja fiðrildaplötuna innsiglingshringinn úr málmstöflun (eins og 304/316+ grafít) eða mjúkum efnum (PTFE/PPL), með hliðsjón af háhita stífum bótum og teygjanlegum þéttingu.
Fire Safety Design: All-málmbyggingin heldur enn innsigli heilleika meðan á eldi stendur, uppfyllir staðla í iðnaði.
Hönnunarstaðlar og forskriftir
API 609 Fylgni: nær yfir hönnun, uppbyggingarlengd, flansatengingu og kröfur um lekapróf, hentugur fyrir bekk 150 ~ 600 (PN10 ~ PN100) þrýstingsstig.
Structural lengd: fylgir API 609 Flokkur B eða ISO 5752 staðlar, hentugur fyrir skífu, drasl og tvöfalda flansstengingar.
Test Standards: Seling Performance próf er framkvæmt samkvæmt API 598 og lekastigið mætir ANSI B16.104 Flokkur VI (núll leki) .
API 609 Triple Offset Butterfly Valve forskrift
|
Höfnastærð |
DN 10- DN2000 |
|
Ábyrgð |
24 mánuður |
|
Upprunastaður |
Kína |
|
Henan |
|
|
Máttur |
Pneumatic, Electric, Manual, Hydraulic |
|
Hitastig fjölmiðla |
Hár hitastig, lágt hitastig, miðlungs hitastig, venjulegur hitastig |
|
Vörumerki |
Gnee |
|
Uppbygging |
Butterfly |
|
Fjölmiðlar |
Gas, vatn, olía, sýru |
|
Sérsniðinn stuðningur |
OEM, ODM, OBM |
|
Diskefni |
Kolefnisstál, ryðfríu stáli, króm mólýbden s |
|
Sætisefni |
NBR/EPDM/PTFE/VITON/SILICONE osfrv |
|
Húðun |
Sérsniðin |
|
Lokastaðall |
PN6/10/16/20/22/150LB/JIS5K/10K/AS2129 Tafla D/E/F. |
|
Líkamsefni |
Kolefnisstál, ryðfríu stáli, króm mólýbdeum ST |
|
STEM efni |
2cr13, 1cr13, ryðfríu stáli, króm mólýbden s |
|
Litur |
Sérsniðin ef óskað er |
|
Innsigliprófsþrýstingur |
0. 66MPa -4. |
|
Skelprófsþrýstingur |
{{0}}. 9MPa -6. 0 MPa, 2.4MPa, 3.0MPa |
|
Flutningspakka |
Tréhylki |
API 609 Triple Offset Butterfly Valve
