Subsea kúluventlar

Subsea kúlulokar eru sérstakir lokar hannaðir fyrir djúpsjávarolíu- og gasflutningskerfi, aðallega sendir í neðansjávarleiðslu margvíslega, undirlínur undirlínu og olíu- og gasflutningsleiðslur, með vinnudýpi allt að 3, 000 metra. Grunnaðgerðir þess fela í sér:

Media Cut-Off Under High Pressure (10-100 MPA) umhverfi
Starfað fjarstýrt með ROV (neðansjávar vélmenni) eða vökvakerfi
Þolið fyrir tæringu sjávar og áhrif á seti kafbáta.

Burðarvirki
1. Aðalskipulag
Lokalíkaminn: Super tvíhliða ryðfríu stáli (UNS S32750) eða nikkel-ál-bronssteypa, veggþykkt jókst um 30% -50% samanborið við landloka.
Kúla: Full borhönnun, yfirborð úðað með wolfram karbíði eða nikkel-byggðri ál lag, yfirborðs hörku HRC60 eða hærri.
2. Þéttingarkerfi
Aðalþétting: SPE (stimplaáhrif) + DPE (tvöfaldur stimplaáhrif) Samsetningarþétting, innsigla sérstakan þrýsting 140-180 n/mm².
Aukaþétting: Lip-laga PTFE innsigli hring + Metal Spring Bótaskipan, bætur allt að 5mm.
3. verndartæki
Þrýstingsléttir: Sjálfvirkt hjálpartæki fyrir ofþrýsting í miðjuhólfinu, með hjálparþrýstingnum sem var 1,3 sinnum af vinnuþrýstingnum.
Hönnun gegn tæringu: Valve stilkur er úr Inconel 625 ál og snittari hlutinn er úr trapisulaga uppbyggingu and-Sítu.

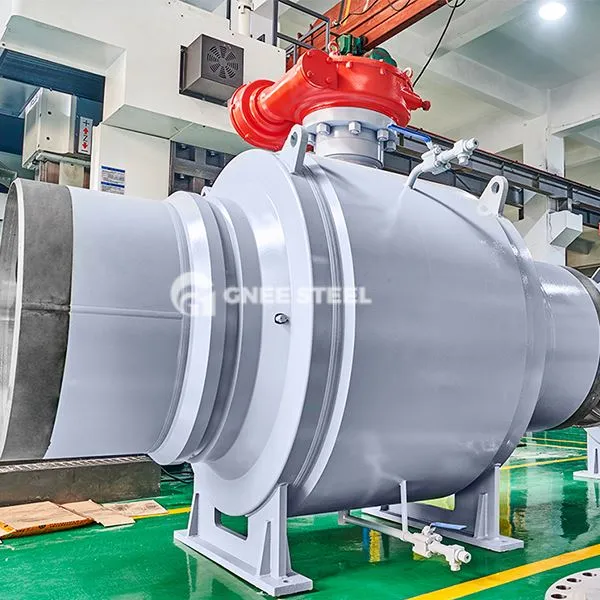

Subsea kúluventlar



Kostir
Mikil aðlögunarhæfni umhverfisins
Stöðug aðgerð í 30 ár við 4 gráðu í sjávarumhverfi og viðnám gegn Cl-styrk upp í 19, 000 ppm.
Rekstraráreiðanleiki
Vökvakerfi drif kerfisviðbragðstími<3 seconds, torque output range 2000-15000N-m.
Örugg og óþarfi hönnun
Með tvöföldum verndarbúnaði fyrir innsigli, leka minna en eða jafnt og 0. 01PPM (ISO 5208 Standard).
