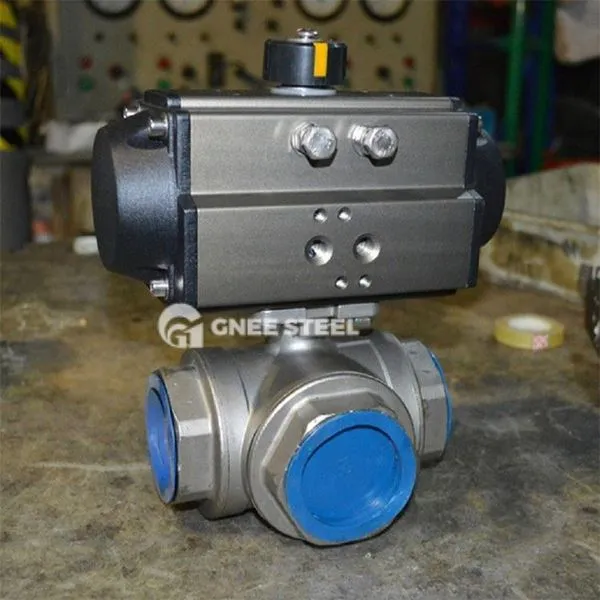

Háþrýstingur 3 leið kúluventill
Lýsing
Háþrýstingur þriggja vega kúluventill er loki hannaður fyrir háþrýstingsvökvakerfi. Það getur gert sér grein fyrir miðlungs rennsli, farvegi, samflæði eða lokun rás milli þriggja leiðslna með því að snúa boltanum. Samkvæmt uppbyggingu rásarinnar er hægt að skipta henni í:
L-gerð: Tengir tvær hornréttar rásir og hindrar þriðju rásina, sem hentar fyrir miðlungs dreifingu.
T-gerð: styður sveigjanlega skiptingu á þremur rásum, gerir sér grein fyrir fullri leið, stýringu eða samflæðisstýringu og aðlagast flóknu ferli.
Háþrýstingur 3 vegur kúluventill forskrift
| Stærðarsvið | 1/2 "~ 4", DN15 ~ 100 |
| Leiklistarstilling | Tvöfaldur leiklist, Spring Return (Single Acting) |
| Rekstrarþrýstingur | 1,6MPa |
| Loftframboðsþrýstingur | 2,5 til 8 bar |
| Líftími | 1, 000, 000 (1 milljón) sinnum |
| Snúningshorn | 90 gráðu ± 4 gráðu |
| Líkamsefni | SS304, SS316, SS316L |
| Þéttingarefni | PTFE: -30 gráðu ~ 180 gráðu, ppl: -30 gráðu ~ 250 gráðu |
| Fjöldi leiða | 2 leið |
| Endatenging | Tvöfaldur stéttarfélag |
| Viðeigandi fjölmiðill | Stjórn á vatni, lofti, gasi, olíu, vökvi |
| Valfrjáls virkni | Handlever, rafmagnsstýrt eða pneumatic virkjað |
| Valfrjáls fylgihluti | Namur segulloka loki, takmörk rofi, FRL, stöðuvísir, handvirkt tæki |
| Umsókn | Matur og drykkur, vatn og skólp, Ultra Pure Water, Desalination, Chemical, Textile, Pharmaceutical, Pulp & Paper |
Háþrýstingur 3 leið kúluventill
Eiginleikar
Háþrýstingur umburðarlyndi : Innbyggt fölsuð loki líkami og innbyggð lokunarhönnun loki, með þrýstingssvið 1. 6-80 MPA, sem uppfyllir þarfir háþrýstingssviðs eins og jarðolíu og efnaiðnað.
Á afgdilega þéttingu : Fjögurra hliða loki teygjanlegt þéttingarbyggingu, lekastig nær ANSI VI og styður tvíhliða þéttingu.
Multi-virkni flæðisstýring: Í gegnum 90 gráðu snúning boltans er hægt að skipta um miðlungs rennslisstefnu, sameina eða skipta, draga úr orkunotkun kerfisins um 15%-20%.
Long Life: Wear-Resistant Carburized Valve Stem og Skipta innsigli, með þjónustulífi meira en 100, 000 Opnun og lokun hringrásar.
Forrit
Petrochemical iðnaður:
Háhita olíu- og gasleiðsla (svo sem hráefni við reaktor), háþrýstings gufuleiðsla.
Energy and Power:
Bráðið Salt Energy Storage System Switching, hitastig viðnám 450 gráðu /þrýstingsviðnám 32MPa.
Vatnsmeðferð í umhverfismálum :
Nákvæm skömmtun á háþrýstings skólphreinsunarlyfjum, hentugur fyrir ætandi vökva.
Aerospace:
Eldsneyti eða vökvakerfisstýring, standast mikinn titring og hitamismun.
