Háþrýstingur úr ryðfríu stáli kúlulokum
Háþrýstingur ryðfríu stáli kúluventill er loki úr ryðfríu stáli og hannaður fyrir vinnuaðstæður með háþrýstingi. Það getur skorið af miðlinum eða stjórnað rennslishraðanum með því að snúa boltanum 90 gráðu. Þrýstingssviðið er venjulega 16-500 MPa. Grunnaðgerðir þess fela í sér:
Cutoff/reglugerð : Hönnunin í fullri borði getur lokað vökvanum eða stillt rennslishraðann, sem er hentugur fyrir háþrýstingsleiðslur eins og jarðolíu og efnaiðnað;
Multi-stefnueftirlit : Þriggja vega uppbyggingin (T-gerð/L-gerð) styður miðlungs dreifingu, samflæði eða rennslisstefnu.
Kjarnauppbygging og tæknilegar breytur
Ventil líkami og efni
Ventil líkamsefni : Aðallega 304, 316, 316L ryðfríu stáli, með sterkri tæringarþol; Hægt er að velja tvíhliða stál (2205/2507) eða Hastelloy ál fyrir miklar vinnuaðstæður, með þrýstingsþol 500MPa.
Connection Method: Flans eða snittari tenging, þvermál DN 15-300 mm, í takt við GB/T9113 eða ASME B16.5 staðla. THEALING SYSTEM
Soft innsigli: PTFE eða PPL loki sæti, hitastig viðnám -196 gráðu ~ 180 gráðu, núll leki (lekastig ANSI VI);
Hard Seal: StelliTe 6 klæðning, hitastig viðnám 450 gráðu /þrýstingþol 25MPa, hentugur fyrir gufu, sterka sýru og aðra miðla.
Drive Mode
manual: sink álhandfang eða hverfla drif, starfrækir tog minna en eða jafnt og 50n · m;
Pneumatic/Electric: Svarhraði minna en eða jafnt og 0. 05 sekúndur, styðja fjarstýringu og sjálfvirkni samþættingu.
Háþrýstingur úr ryðfríu stáli kúlulokum
| Færibreytur | Vísir svið | Viðeigandi staðla |
|---|---|---|
| Standast spennustig | 16-500 MPA | API 6D/GB1223758 |
| Vinnuhitastig | -196 gráðu ~ 550 gráðu | ANSI B16.3478 |
| Flæði getu | Gildi ferils meira en eða jafnt og 210 (DN50 Full bor) | ISO 520815 |
| Þjónustulíf | Meiri en eða jafnt og 100, 000 opnun og lokun hringrásar | API 59868 |

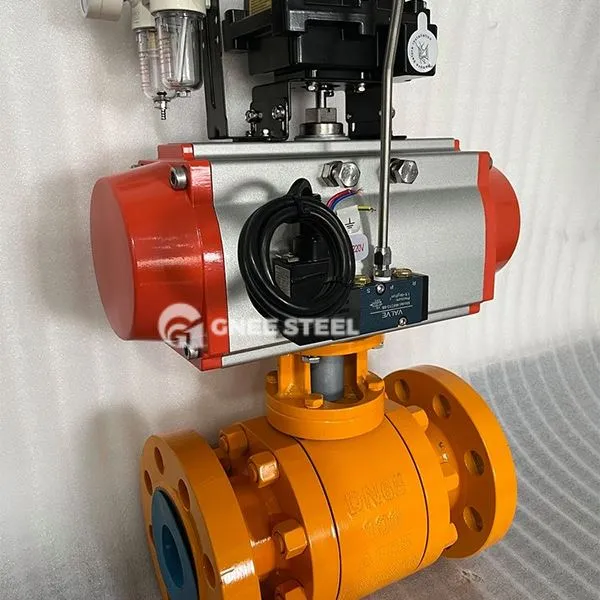

Háþrýstingur ryðfríu stálkúlulokum
Forrit
Petroleum og jarðgas:
Háþrýstingsolía og gashöfuð niðurskurður (svo sem Q41F -160 P Valve Body), ónæmur fyrir súlfíð tæringu;
Efnafræðilegt ferli:
Sterk stjórnun sýru miðlungs (svo sem 316L loki líkami + harður innsigli), þrýstingþol 25MPa;
Energy and Power:
Supercritical gufuleiðsla reglugerð (tvíhliða stálventil), hitastig viðnám 550 gráðu /þrýstingþol 42MPa;
Aerospace:
Fljótandi vetni/fljótandi súrefnis afhendingarkerfi, lágt hitastig viðnám -196 gráðu.
Val og viðhaldsstig
Valgrundvöllur :
Media samsvörun: 316L er ákjósanlegt fyrir klóríð jónumhverfi og Monel ál er notuð við vatnsfluorsýru miðil;
Þrýsting aðlögun : öfgafullt há þrýstingur (meiri en eða jafnt og 100MPa) senur þurfa óaðskiljanlegan fölsuðan loki líkama.
Uppsetning og viðhald :
Herða þarf flansbolta á ská, með forstéttu krafti sem er minna en eða jafnt og 200n · m til að koma í veg fyrir aflögun;
Athugaðu reglulega slit á þéttingaryfirborði og mælt er með því að framkvæma lekapróf á harða þéttingarventilnum á 5. fresti, 000 op og lokanir.
