Mjúk sæti kúluloki lýsing
Mjúkur sætisventill er kúluventill sem notar teygjanlegt efni sem ekki er málm (svo sem PTFE, nylon osfrv.) Sem þéttingaryfirborð lokans. Það gerir sér grein fyrir vökva á staðnum með því að snúa boltanum 90 gráðu. Það er mest notaði lokunarventillinn í iðnaðarleiðslukerfum. Grunnbyggingaraðgerðir þess, amerískar staðalforskriftir og dæmigerð forrit eru eftirfarandi:
Uppbyggingaraðgerðir
Flóandi innsigli uppbygging
Kúlan færist í átt að lokasætinu undir þrýstingi miðilsins til að mynda sjálfstætt innsigli. Mjúka lokasætið er aflagað teygjanlega undir þrýstingi til að ná núll leka (þéttingarstigið nær ANSI B16.104 flokki VI);
Ventilsætið getur verið PTFE (tæringarþolið), RPTFE (aukinn háhitaþol) og nylon (slitþolinn) til að mæta þörfum mismunandi miðla.
Fire Safety Design
Málmhringurinn er felldur í mjúka þéttiventilsætið. Eftir að efnið sem ekki er málmblásið er brennt í eldi getur málmhringurinn samt viðhaldið tímabundinni innsigli (í samræmi við API 607 Fireproof vottun);
Uppbygging loki stilkur andstæðingur-blowout (ISO 5211 staðall) kemur í veg fyrir tap á stjórnun af völdum háþrýstingsmiðlunar.
Compact loki líkami
Forged stál- eða steypustálventill líkami (svo sem WCB efni) dregur úr rennslisþol og þrýstingur þrýstingsfalls í fullri þvermál er nálægt stigi beinnar pípuhluta;
Botn-festan loki STEM hönnun einfaldar viðhald og þarfnast ekki í sundur allan lokann.
Mjúk sæti kúluloka forskrift
- Nafnstærð: DN 15- DN200
- Líkamsefni: WCB, 304, 316, 316L
- Tegund tengingar: flans
- Þrýstingaflokkur: pn {{0}} pn4.0mpa
- Uppbygging gerð: Fljótandi kjarnaventill íhlutir
- Sætiefni: PTFE: -30 ~ 180c
- Ppl: -30 ~ 250c
- Kjarnaefni: 304, 316, 316L
- STEM efni: 304
- Gildandi miðill: Vatn, olía, gufa osfrv.

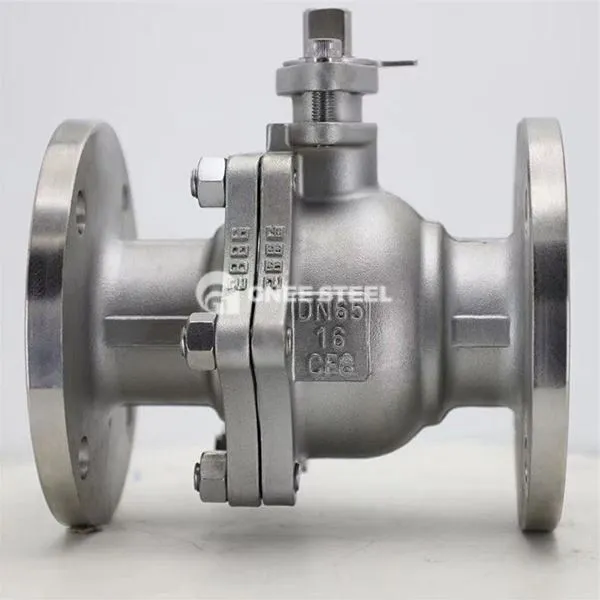

Mjúkur sæti kúluventill
Kostir
Zero lekaþétting : Teygjanlegt aflögun mjúkra lokasætisins bætir upp smásjár ójöfnuð og gerir sér grein fyrir tvíhliða innsigli Ultra-LOW flæðisviðnám og orkusparnaður : Hönnun rennslisrásar í fullri þvermál, vökvaþolstuðullinn er aðeins 1\/5 af hliðarlokanum af sama gæðum;
Mikil opnunar- og lokunar skilvirkni: 90 gráðu snúningur getur klárað rofann og viðbragðstími rafstýrisins er minni en eða jafnt og 5 sekúndur;
Lágt viðhaldskostnaður: Ventilsætið er mát hannað og þarfnast ekki sérstakra verkfæra til að skipta um.
Forrit
Petrochemical: Stjórna ætandi miðlum eins og brennisteins sem inniheldur hráolíu og etýlen. Það er notað til að skipta um hliðarventla í maoming jarðolíu etýlenverksmiðju til að leysa vatnshamsáhrifin;
City Gas: Jarðgasflutningur og dreifingarleiðslur (Class 600), sprengingarþétt hönnun uppfyllir SIL2 öryggisstig;
Lyfjafræðilegir og matur: sæfð vatn og leysiefnisflutningur, PTFE loki sæti uppfylla vottun FDA matvæla;
Rafmagnskerfi: Reglugerð ketils fóðurvatns (minna en eða jafnt og 200 gráðu), mjúk innsigli eru ónæmir fyrir tíðum opnunar- og lokunar slit;
Umhverfisvatnsmeðferð : Sýru- og basa lyfja viðbótarkerfi, tæringarþolnir loki sæti lengja lífið um meira en 3 sinnum.
