Pneumatic 3 Way Ball Valve Lýsing
Þríhliða kúluventill í pneumatic er þriggja vega kúluloki sem ekið er með þjöppuðu lofti. Pneumatic stýrimaðurinn gerir sér grein fyrir 90 gráðu snúningi boltans til að klára skiptingu, frávísun eða samflæði miðlungs flæðisstefnunnar. Kjarnaflokkar þess eru:
L-gerð rennslisrás : tengir tvær gagnkvæmar hornréttar rásir til að skipta um hægri horn á miðlungs flæðisstefnu (svo sem inntak → innstungu A/B rofi);
T-gerð rennslisrásarinnar: styður tengingu eða styttingu þriggja rétthyrndra leiðslna og getur samtímis gert sér grein fyrir frávikum, samflotum og marghliða flæðisreglugerð.
Kjarnauppbygging og tæknilegar breytur
Main uppbygging:
Valve Body Material: Ryðfrítt stál (304/316L), steypustál osfrv., Tæringarþol er hentugur fyrir efna- og sjávarumhverfi;
THEALING SYSTEM:
Mjúk innsigli (ptfe loki sæti): lekastig nær Vi, viðeigandi hitastig -30-180 gráðu;
Málmharður innsigli: Standast hitastig -196-450 gráðu, hentugur fyrir háan hitastig og háþrýstingsskilyrði. Pneumatic Actuator:
Viðbragðstími strokka drifsins er minni en eða jafnt og 2 sekúndur, styður 0. 4-0. 6MPa loftgjafaþrýstingur;
Hægt er að setja upp stöðuventil (svo sem raf-pneumatic positioner) til að ná nákvæmri flæðisreglugerð og sjálfvirkri stjórn.
Technical Parameters:
Nafnþvermál: DN 15- DN300;
Þrýstingsstig: Hefðbundin gerð 1. 6-6. 4MPa, Háþrýstingur sérsniðinn gerð upp að 31,5MPa;
Tengingaraðferð: flans (DN 65- dn300), innri þráður (DN 15- DN50).
Pneumatic 3 Way Ball Valve forskrift
|
Liður |
3 Way L Port T Port Ryðfrítt stál flanged pneumatic gufu stjórnkúluloki |
||
|
Stærðarsvið |
1/2 "~ 8", DN15 ~ 200 |
||
|
Leiklistarstilling |
Tvöfaldur leiklist, Spring Return (Single Acting) |
||
|
Rekstrarþrýstingur |
1,6 ~ 6,4MPa |
||
|
Loftframboðsþrýstingur |
2,5 til 8 bar |
||
|
Líftími |
1, 000, 000 (1 milljón) sinnum |
||
|
Snúningshorn |
90 gráðu ± 4 gráðu |
||
|
Líkamsefni |
SS304, SS316, SS316L |
||
|
Kjarnaefni |
SS304, SS316, SS316L |
||
|
Þéttingarefni |
PTFE: -30 gráðu ~ 180 gráðu, ppl: -30 gráðu ~ 250 gráðu |
||
|
Fjöldi leiða |
3 leið l höfn eða t höfn |
||
|
Endatenging |
Flansaður endir |
||
|
Viðeigandi fjölmiðill |
Stjórn á vatni, lofti, gasi, olíu, vökvi |
||
|
Valfrjáls virkni |
Handlever, rafmagnsstýrt eða pneumatic stýrt |
||
|
Valfrjáls fylgihluti |
Namur segulloka loki, takmörk rofi, FRL, stöðuvísir, handvirkt tæki |
||
|
Umsókn |
Matur og drykkur, vatn og skólp, Ultra Pure Water, Desalination, Chemical, Textil |
||

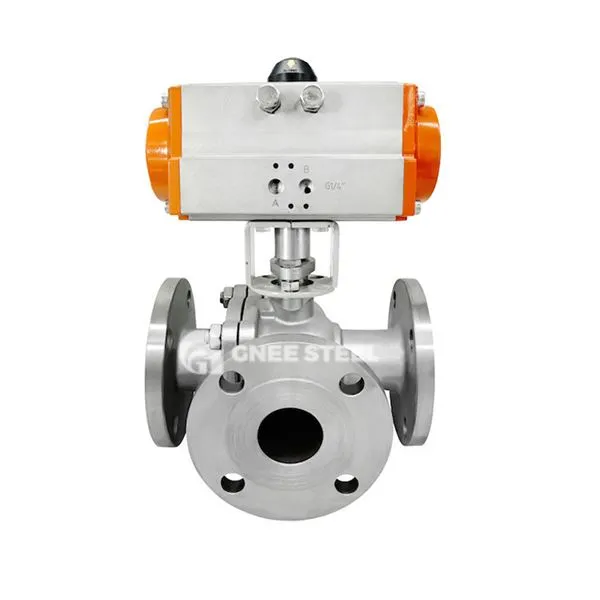

Pneumatic 3 Way Ball loki
Forrit og kostir
Iðnaðarsvið:
Efnafræðilegar stjórnun: Multi rás miðlungs skipt um reactors (svo sem skiptis sýru og basa flutning);
Orkukerfi: Kælivatnsdreifing kjarnorkuvers, samleitni stjórnunar á gufuleiðslu;
Umhverfisverndarverkfræði: Diverter loki hópur fráveituverksmiðja, seltu reglugerð um afsalunarbúnað sjávar.
Kjarnakostir:
Hröð svörun: Pneumatic drif opnun og lokunartími minna en eða jafnt og 3 sekúndur, hentugur fyrir hátíðni aðgerðarsvið;
Sterk tæringarþol: 316L ryðfríu stáli loki líkami hefur 3-5 sinnum hærri klóríð jón tæringarþol;
Hátt hreinlætisstaðall: Spegill fægja (RA minna en eða jafnt og 0. 8μm) uppfyllir smitgátarkröfur matvæla- og lyfjaiðnaðar.
