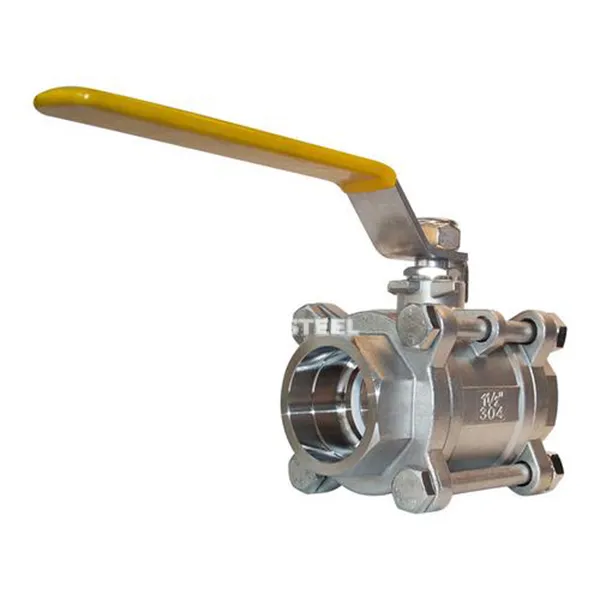

fals suðu kúluloki lýsing
Hossu suðu kúluventill er tengdur við leiðsluna með fals suðu. Opnunar- og lokunarhlutar þess eru kúlur með hringrásum. Hægt er að kveikja og slökkva á miðlinum eða slökkva á flæðisstefnu með því að snúa 90 gráðu. Það er aðallega notað í leiðslukerfum vatns, olíu, gas og ætandi vökva (svo sem sýrur og alkalis). Þrýstingssviðið er venjulega 1. 6-6. 4MPa, og hitastigþolið getur náð -20 gráðu ~ 350 gráðu .
Kjarnauppbygging og eiginleikar
Valve Body Design
Tenging Method: Socket Welding (SW) Tenging er notuð, sem er aðlöguð að ASME B16.11 staðlaða, auðvelt að setja upp og framúrskarandi þéttingu; Efni : Lokalíkaminn er að mestu leyti úr 304/316L ryðfríu stáli eða tvíhliða stáli, sem hefur sterka tæringarþol og er hentugur fyrir flóknar vinnuaðstæður eins og miðlar sem innihalda brennistein; Structural form: þrjú stykki: Það samanstendur af loki líkama, loki og loki disk, sem er auðvelt að taka í sundur og viðhalda (svo sem Q61F gerð); Full bor/minnkað borið: Full borhönnun dregur úr þrýstingsmissi og minni borbyggingin er hentugur fyrir senur með takmörkuðu rými.
Þétting og drifkerfi
Tegund tegundar:
Soft Seal: PTFE eða gúmmíventill, lekastig upp að ANSI VI, hentugur fyrir hreina vökva;
Hard Seal: StelliTe 6, ónæmur fyrir agna slit og háum hita (minna en eða jafnt og 450 gráðu);
Drive Mode: Handvirk, pneumatic eða rafmagns stýrimaður, Pneumatic viðbragðstími minni en eða jafnt og 0. 05 sekúndur, styður fjarstýringu.
fals suðukúluloki forskrift
Stærðir: 1/2 "- 2", dn 15 - dn 50mm
Þrýstingsmat: Class150/600/800/1500/2500lb
Efni í loki líkama: A105, F304, F304L, F316, F316L, 4A, F51, ETC.
Stýrt af: lyftistöng, gír eða pneumatic, vökvakerfi og rafmagns stýrivél
Fjölmiðill: Gas, olía, vatn, sýru
Tengingarform: snittari, SW, BW endar.
Rás: Beint í gegnum gerð
Staðlar:
Hönnun: ASME B16.34 / BS 5351.
Augliti til auglitis: Framleiðandi staðall.
Lok til loka: Framleiðandi staðall.
Þráður endir: ASME B1.20.1.
Socket Welding & BW End: ASME B16.11.
Próf: API 598/BS 6755.
Eldvörn Próf: API 597 / API 6FA.
fals suðukúluloki
Forrit
Petrochemical: Að skera af súru jarðgasleiðslunni (q41f -160 p gerð), með 316L loki líkamanum + harða innsigli samsetning;
Orka og kraftur: miðlungs skipt um bráðið geymslukerfi fyrir saltorku, hitastig viðnám 450 gráðu /þrýstingþol 32MPa;
Lyfjafyrirtæki og matur: Sus316 fáður loki líkami + mjúkur innsigli, uppfylla kröfur um hreinlætisvottun;
Vatnsmeðferð: Háþrýstingur fráveitu meðferðarefni viðbót, hentugur fyrir hátíðni opnun og lokun (meiri en eða jafnt og 100, 000 sinnum líf).
