Flans fölsuð kúluloki lýsing
Flans fölsuð kúluventill er kúluventill þar sem loki líkami er myndaður með því að smíða ferli og tengdur við leiðsluna í gegnum flans . Kúlan er drifin áfram af lokastönginni til að snúa 90 gráðu til að átta sig á vökva á On-Off . Forgunarferlið gerir Valve líkamann hærri styrk og hentar háum hita, háþrýstingi og harkalegum aðstæðum {{{4}
Uppbyggingaraðgerðir
Fölsuð stálventilbygging
Lokalíkaminn er falsaður með hástyrkri fölsuðum stáli (svo sem ASTM A105 kolefnisstáli, F304/F316 ryðfríu stáli), með þéttri uppbyggingu, og verulega betri áhrifamóti og þrýstingsgetu en steypuventil líkami;
Flansviðmótið er í samræmi við ASME B16 . 5 staðalinn, er fest við leiðsluna með boltum, hefur áreiðanlega þéttingu og er auðvelt að taka í sundur og viðhalda.
Styrkja kjarnahluta
Ball: Herðingarmeðferð yfirborðs (svo sem yfirborð karbíts), slitþolinn og tæringarþolinn, mikill þétti stöðugleiki í langtíma notkun;
Lokasæti: Valfrjáls málmþétting (ryðfríu stáli + þéttifitu) eða mjúk innsigli (PTFE/PEEK) til að mæta þörfum mismunandi miðla;
Valve Stem: andstæðingur-blowout hönnun, beint tengdur við stýrivélina (handbók/pneumatic/rafmagns), lítið akstur tog .
Fullborða flæði rásarhönnun
Rennslisrásin er í samræmi við innri þvermál leiðslunnar, með mjög litlu þrýstingsmissi (rennslisþolstuðull ≈ 0 . 05), hentugur fyrir stóra flæðisafgreiðslu.

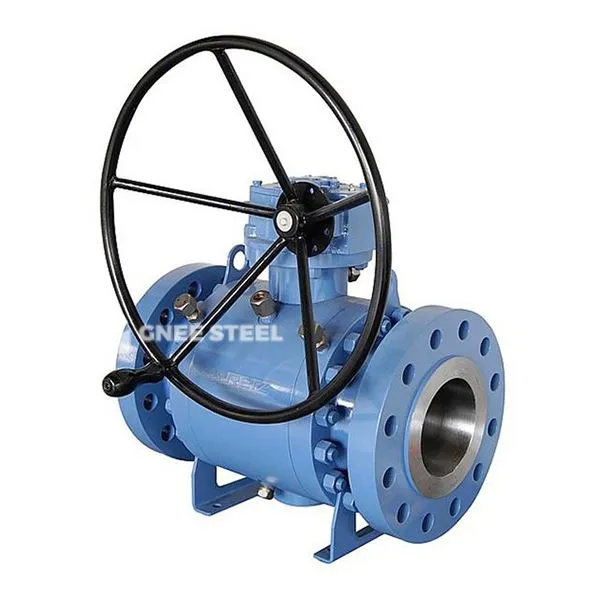

Flans fölsuð kúluventill
Þrýstingsmat: Class 150 til Class 2500 (allt að PN420);
Þvermál svið: DN15 til DN300 (1/2 "til 12");
Hitastig:
Standard Type: -29 gráðu til +200 gráðu (ptfe loki sæti);
Útvíkkuð gerð: -196 gráðu til +540 gráðu (Metal Hard Seal);
Tengingaraðferð: flans (ASME B16 . 5), rass suðu (ASME B16.25).
Flans fölsuð kúluventill
Kostir
Ultra-High þrýstingsgeta : flokkur 2500 (42MPa) hefur enga aflögun við háþrýstingsaðstæður og öryggi er 50% hærra en í steypuventil líkama;
Þolið fyrir miklum hitastigi : Metal harður þéttingarlausn styður 540 gráðu háhita eða -196 gráðu djúpkalt miðill;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 sinnum;
Lágt viðhaldskostnaður: Modular uppbygging styður hratt skipti á innsigli og dregur úr niður í miðbæ um 70%.
Forrit
Jarðolía og jarðgas : háþrýstingsolía og gasholsbúnaður (flokkur 2500), lykill niðurskurðarpunkta olíuleiðslu;
Orka og kraftur : ofurritískar gufuleiðslur (minna en eða jafnt og 540 gráðu), kjarnorkukælingarkerfi;
Sérkenni : sterkt ætandi miðill (svo sem einbeitt brennisteinssýru, fljótandi klór), háþrýstingsfjölliðunarofnar;
Deep Cold Engineering: LNG Liquefaction Station (-162 gráðu fljótandi köfnunarefnisflutningur) .
