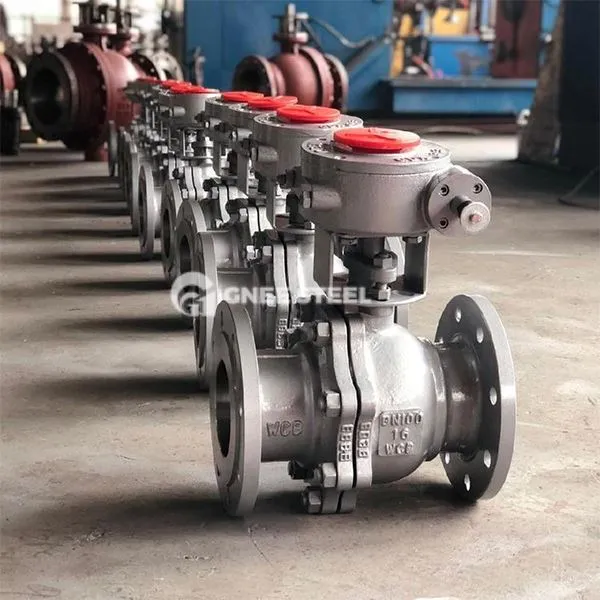

Kúluventill

FLANGE END Kúluloki er kúluloki sem er tengdur við leiðslukerfið í gegnum flans tengingu. Kjarnop og lokunarhlutinn er bolti með hringlaga í gegnum gat, sem getur náð fullri opinni/lokaðri stjórn miðilsins í gegnum 90 gráðu snúning.
Kjarnaþættir‌
‌ Valful Body and Flans: Flans endinn samþykkir venjulegan flans (eins og ANSI, DIN) til að tryggja fast tengingu við leiðsluna og auðvelda uppsetningu og sundur; ‌ Ball og loki sæti‌: Boltinn er að mestu leyti úr ryðfríu stáli eða ál og lokasætið samþykkir PTFE eða málm harða innsigli, sem hentar háum þrýstingi, háum hita og ætandi miðli; ‌ Valve stilkur og stýrivél‌: Það styður handvirkt (handfang) eða sjálfvirkt (pneumatic/rafmagns) drif og sendir tog á boltann til að ljúka opnunar- og lokunaraðgerðinni.

Vinnandi meginregla
‌Opening og lokunarbúnaður ‌
Kúlunni er snúið 90 gráðu með því að snúa loki stilknum, þannig að í gegnum gat boltans er í takt við leiðsluna (fullkomlega opið) eða lóðrétt (að fullu lokað), svo að ná meðalstreymi eða niðurskurði.
Flans tenging tryggir þéttleika milli loki og leiðslu til að forðast leka miðlungs.

Kjarnaaðgerðir ‌
‌Low rennslisþol og mikil þétting ‌

Hönnun fullbora gerir vökvaþolið nálægt beinni pípu og dregur úr þrýstingsmissi;
PTFE loki sæti nær núlli leka við stofuhita og málmhörð innsigli er með hitastig viðnám allt að ‌450 gráðu ‌, hentugur fyrir erfiðar vinnuaðstæður.
‌ Easy Acture and Enderability ‌

9 0 gráðu opnun og lokun, aðgerðartíminn getur verið eins stuttur og ‌0,05 sekúndur, sem er betri en snúningsventlar í mörgum beygjum eins og hliðarventlar og stöðvunarventlar;
Modular uppbyggingin styður hratt viðhald og þjónustulífið getur náð ‌ tums af þúsundum ops og lokana‌.
Aðlögunarhæfni ‌

Flans endinn er samhæfur við margvíslega alþjóðlega staðla (svo sem GB, HG, JIS) og hentar fyrir mismunandi leiðslukerfi;
Það ræður við vökva, lofttegundir, gufu og ögn sem innihalda ögn (svo sem fráveitu og kvoða).

• Stærð: 1/2 '' - 4 ''
• Blása út sönnun stilkur
• Fín steypu
• Full höfn
• ISO festingarpúði
• Andlit til auglitis: ANSI B16.10 / JIS B2002 / DIN PN 16-40
• Andstæðingur-eldhönnun í boði ACC: API607
• Flansstaðall: ASME 16.5 / JIS B2220 / DIN 2633
• Hönnun sem samræmist ASME B16.34
• Skoðun og próf: API 598



Kúluventill



Forrit
‌Oil og gas‌

Neyðarlokun á olíu- og gasleiðslum, stjórn á aðgangi að geymslutankum, viðnám gegn háum þrýstingi (flokki 300) og brennistærð súlfíðs.
‌Efnafræðileg og lyfjafyrirtæki

Einangrun við reactor efni, sterk sýru og basa miðlungs flutning, uppfylla kröfur um hreinlætisþéttingu.
‌ Vatnsmeðferð og umhverfisvernd

Skólprófunarkerfi opnun og lokun, stýring á föstu agna, til að koma í veg fyrir loki.
‌Energy og rafmagn‌

Fljótur lokun á gufuleiðslum ketils og gasflutningskerfi, hentugur fyrir háan hita og háþrýstingsskilyrði
