Vörulýsing

Kúlulokar eru mikilvæg tæki til að stjórna flæði vökva, gass, gufu eða olíu í leiðslum. Tækið er með fjórðungsbeygjuhönnun þar sem boltinn getur beygt 90 gráður til að hindra eða leyfa vökvaflæði. Til að stjórna start-stop flæðislotunni eru þessir lokar með snúnings kúlulaga diskhönnun í miðjunni.

Gildandi staðlar

Hönnunarstaðall	API 6D, API 608, ASME B16.34, ISO 17292
Prófunarstaðall	API 6D, API 598, EN 12266-1, ISO 5208
Losun á flótta	TA-Luft, ISO 15848-1, API 641
Flans staðall	ASME B16.5
Suðuenda	ASME B16,25
Eldvarnarprófanir	API 607, API 6FA, ISO 10497
Súrgasþjónusta	NACE MR0175 / ISO 15156 og NACE MR0103 / ISO17945
Skjöl	EN 10204 gerð 2.2 (sjálfgefin) / 3.1 / 3.2

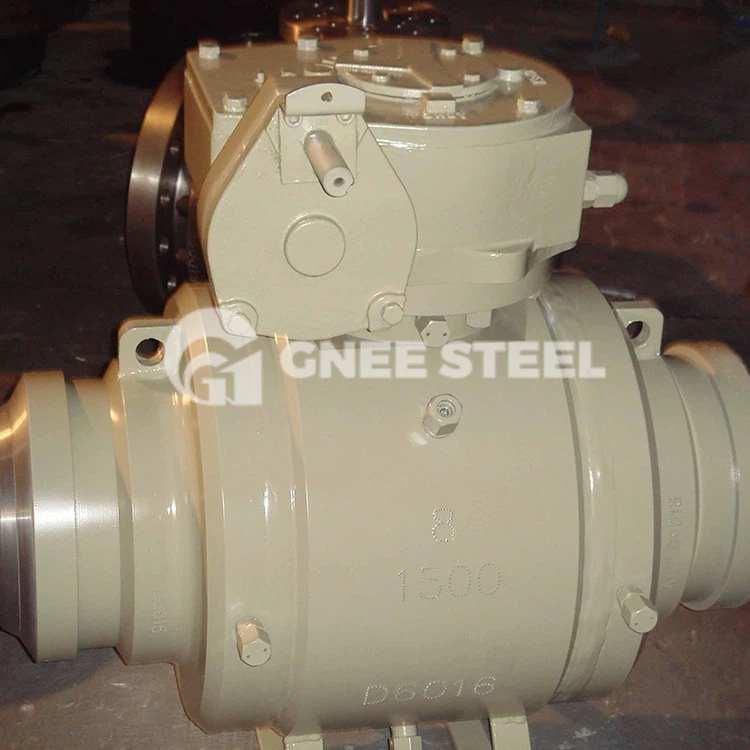

cast steel trunnion ball valve

Eiginleikar kúluventils sem festir eru á tunnuna

Full hola eða minni hola

Inngangur að ofan og til hliðar

Mjúk og málmsæti

Sæti með einum eða tvöföldum stimplum

Flans-, hub- eða stumpsuðutenging

Venjulegt kolefnisstál, ryðfrítt stál eða háblendiefni.

Einangrunarventill og tvöfaldur blokkunarventilhönnun

Stóðst ISO10497 brunapróf

Hvernig virka kúluventlar sem eru festir á trunnion?

Trunnion kúluventlar eru einfaldlega 90 gráðu snúningslokar. Þetta þýðir að til að opna eða loka lokanum þarf að halla stýrisbúnaðinum í 90-gráðu horn. Þegar stýrisbúnaðurinn snýst, snýst boltinn, sem leyfir frjálsu flæði miðilsins þar sem gatið snýr að pípunni. Með einni snúning á handfanginu í viðbót hreyfist boltinn þannig að gat hennar fjarlægist rörið og stöðvar flæðið.

Til dæmis þarftu að stjórna flæði olíu í gegnum mikilvægan ferliþátt. Til að ná þessu verkefni skaltu setja upp þriggja hluta, klofna eða hálfgata kúluventil. Þú verður að snúa stýrisbúnaði lokans 90 gráður í eina átt til að hefja olíuflæði (venjulega réttsælis).

Kúlan er fest við lokastöngina og er tengd við stýrisbúnaðinn. Kúlan hreyfist líka þegar stilkurinn snýst, þannig að önnur hlið leguholsins mætir pípunni. Vegna takmörkunar olíuflæðis með hálfgatslokanum minnkar flæðisþrýstingur olíuflæðisins.

Snúðu stýrinu aftur til að stöðva flæði, hreyfðu boltann og stöngina á sama tíma. Gat boltans er nú fjarri rörinu og flæði er hindrað. Uppstreymisþrýstingur ýtir ventlasæti nær boltanum og skapar þétt innsigli.

Vegna gormhlaðna hönnunarinnar þvingar jafnvel hóflegur þrýstingur sæti kúluventils sem festur er á tappinn upp að boltanum. Olíuflæði er stöðvað með þessari lokuðu innsigli, sem einnig kemur í veg fyrir að olía komist inn í innri hluta ventilsins.

Trunnion kúluventlar eru notaðir í há- og lágþrýstingskerfum. Í háþrýstistillingunni gleypir tappinn allan viðbótarþrýsting á sæti og kúlu, sem gerir ventilnum kleift að viðhalda toginu. Við lágþrýstingsaðstæður færist fjöðrað sæti ventilsins í átt að boltanum til að búa til þétta innsigli.

trunnion mounted ball valve
