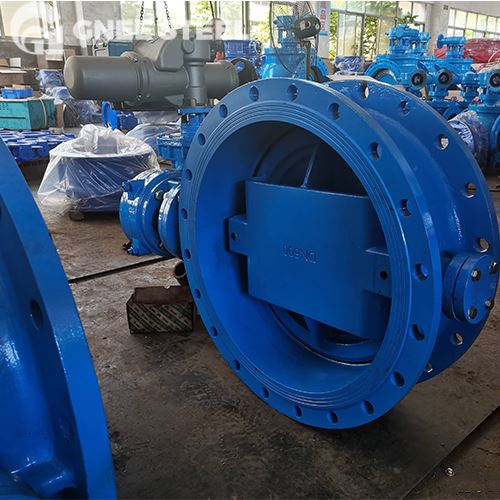

AWWA C516 er staðall fyrir stóra-þvermál gúmmí-þétta fiðrildaloka sem þróaður er af American Water Supply Engineering Association. Það á við um loka með þvermál sem er meira en eða jafnt og 78 tommur (2000 mm) og tilgreinir lágmarkskröfur fyrir hönnun þeirra, efni, prófun og notkunarskilyrði.
Engin lekaábyrgð! Fáðu verksmiðjuverð á 78" til 144" AWWA C516 gúmmí-sætum fiðrildalokum.
Þrýsti- og hraðaflokkar
| Þrýstiflokkur | Hámarksvinnuþrýstingur (psi) | Flokkaviðskeyti | Hámarkshraði (ft/s) | Athugasemdir |
| 25. flokkur | 25 psi | A | 8 fet/s (2,4 m/s) | Hentar fyrir lágþrýstingsinntak/þyngdarlínur. |
| bekkur 75 | 75 psi | B | 16 fet/s (4,9 m/s) | Algengur flokkur fyrir flutning vatns í þéttbýli. |
| flokkur 150 | 150 psi | A | 8 fet/s (2,4 m/s) | Háþrýstidreifingarkerfi-. |
| flokkur 250 | 250 psi | B | 16 fet/s (4,9 m/s) | Hár-þrýstingur,-háhraða iðnaðar-/aðallínuforrit. |
Efnislýsingar (kjarnahlutar)
| Hluti | Algeng efni (ASTM staðlar) | Helstu eiginleikar / kostir |
| Líkami | Sveigjanlegt járn A536 / Steypujárn A216 | Háþrýstingsgeta og viðnám gegn álagi á jörðu niðri. |
| Diskur | Sveigjanlegt járn / ryðfrítt stál 304/316 | Fínstillt flæðisnið og aukin tæringarvörn. |
| Skaft | SS 304/316 / 17-4PH | Hár togi sending með framúrskarandi ryðþol. |
| Gúmmí sæti | EPDM / Búna-N (nítríl) | EPDM fyrir drykkjarhæft vatn; Buna-N fyrir olíu/kolvetnisþol. |
| Legur | Brons / Sjálf-smurandi PTFE fóðringar | Langtíma-viðhaldsfrjáls-aðgerð með lágu togi. |
Fulltrúarvíddir (aulit-til-andliti)
| Nafnstærð (NPS) | Nafnstærð (mm) | Stutt röð F-til-F (inn) | Löng röð F-til-F (inn) | Venjuleg þyngd (kg - áætlað) |
| 30" | 750 | 12.0 | 15.0 | 850+ |
| 48" | 1200 | 15.0 | 24.0 | 2,200+ |
| 60" | 1500 | 15.0 | 24.0 | 4,500+ |
| 78" | 2000 | 18.0 | 30.0 | 8,000+ |
| 96" | 2400 | 24.0 | 36.0 | 12,000+ |
| 120" | 3000 | 30.0 | 48.0 | Sérsmíði |
Frammistöðuprófun og gæðaeftirlit
| Prófunarhlutur | Þrýstikrafa | Samþykkisviðmið |
| Skeljapróf | 2x hlutfallslegur vinnuþrýstingur | Enginn sjáanlegur leki við yfirbyggingu/pökkun; engar skemmdir á byggingu. |
| Sætispróf | 1x hlutfallslegur vinnuþrýstingur | Kúla-þétteða enginn-leki við gúmmísæti. |
| Cycle Life Test | Mismunandi eftir stærð (500 - 10.000 lotur) | Innsigli verður að vera ósnortið eftir hjólreiðar. |
| Húðunarskoðun | Fyrir AWWA C550 | Staðfesta verður þykkt epoxýhúðarinnar með núll göt. |
Notkun AWWA C516 stóra-gúmmíþvermáls-þétta fiðrildaloka
Vatnsveitukerfi sveitarfélaga
1. Hrávatnsflutningur
2. Vatnshreinsistöð (WTP) Ferlar:
- Inntaksstýring
- Einangrun dælustöðvar
- Kláraðir vatnsskálar
3. Langtíma-vatnsflutningur
Kælikerfi fyrir raforkuframleiðslu
- Hringrásarvatnskerfi
- Kæliturns einangrun
- Skjáþvottur fyrir inntak
Afrennslis- og iðnaðarvatnshreinsun
- Secondary frárennsli
- Endurunnið iðnaðarvatn
- Afsöltunarstöðvar
Flóðavarnir og frárennslisverkefni
- Stórar frárennslisdælustöðvar
- Vökvakerfi

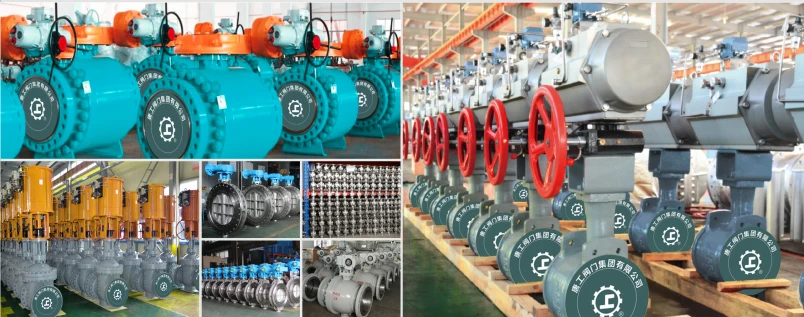

GNÍAWWA C516 Butterfly lokar verksmiðju
Algengar spurningar
Hver er munurinn á AWWA C504 og AWWA C516?
TheC504 staðallá við um almenna-gúmmí-sæti fiðrildaloka með þvermál frá 3 tommu til 72 tommur (75 mm til 1.800 mm), sem eru mikið notaðar í hefðbundnum vatnsmeðferðarkerfum; á meðanC516 staðaller hannað fyrir lokar með sérstaklega-stærri þvermál, þar sem fiðrildalokar eru 78 tommur (2.000 mm) og hærri, sem henta fyrir mikið-flæði,stór-þvermálhelstu vatnsveitu- eða frárennslisframkvæmdir.
Hverjar eru þrjár tegundir fiðrildaloka?
3 mismunandi gerðir fiðrildaloka
Fiðrildalokar koma í mismunandi útfærslum sem eru sérsniðnar að sérstökum forritum byggt á þáttum eins og þrýstisviði, tengigerð og virkjunaraðferð. Algengustu tegundirnar eru maobláta-stíl, töfra-stíl og sérvitringar fiðrildalokar.
Hvað stendur AWWA fyrir?
TheAmerican Water Works Association(AWWA) eru stærstu samtök vatnsveitusérfræðinga í heiminum. AWWA telur að sérhver vatnssérfræðingur eigi skilið að finna til valds og hafa þau tæki og úrræði sem nauðsynleg eru til að veita samfélögum sínum öruggt og hreint vatn.
