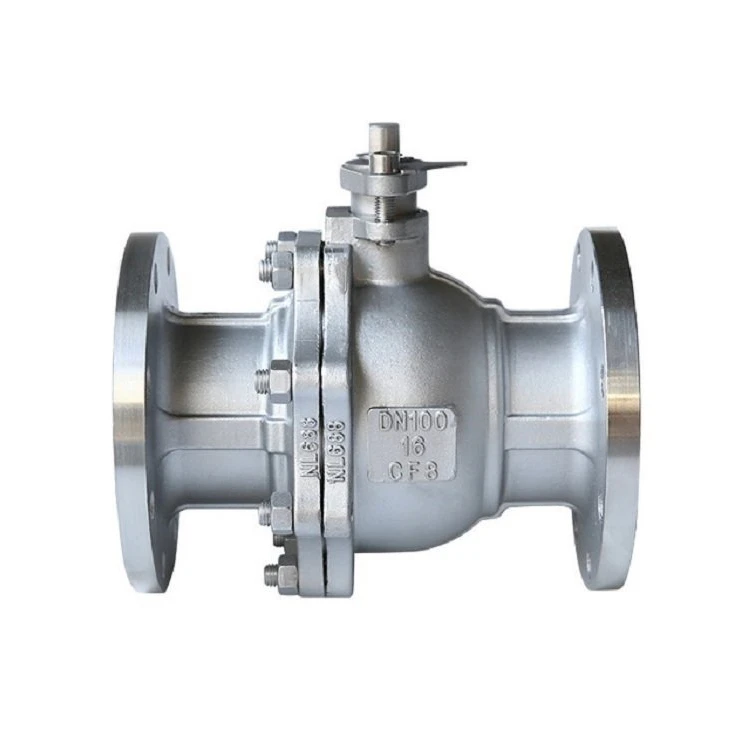

A351 CF8 Metal-Fljótandi kúluventiller hágæða vökvastjórnunarlausn sem samþættir yfirburða tæringarþol og hár-styrktar núningsvörn. Líkami þess er steyptur úrASTM A351 CF8 (steypt 304 ryðfrítt stál), sem inniheldur18% króm og 8% nikkel, sem veitir framúrskarandi efnafræðilegan stöðugleika gegn oxandi sýrum og ýmsum efnafræðilegum miðlum. Þessi loki víkur frá hefðbundnum PTFE mjúkum þéttingum og notar aMálmur-í-Málmurþéttingararkitektúr.
Boltinn og sætisflöturinn er hertur með því að notaHár-súrefniseldsneyti (HVOF)úða áVolframkarbíð (WC) eða Stellite málmblöndur, sem nær yfir yfirborðshörkuHRC 60. Með því að sameina þrýsting fljótandi boltans-framkallaða tilfærslu með aBelleville vor-uppbótarsætihönnun, þessi loki sigrar í raun þéttingarbilun í háum-hitaumhverfi (200 gráður til 450 gráður).
Það er sérstaklega hannað til að klippa í gegnum trefjar, litlar fastar agnir og kristallað ætandi slurry, sem gerir það að mikilvægum einangrunarhluta fyrir efnatrefja, pappírs-kvoða og lyfjahreinsunariðnað.

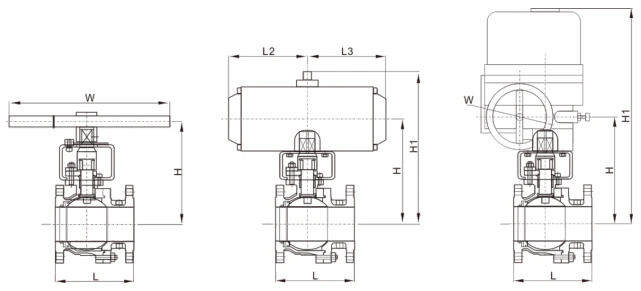

Teikning af A351 CF8 málmi-Fljótandi kúluventil
Tæknilýsing
| Atriði | Forskrift |
| Hönnunarstaðall | API 6D / ASME B16.34 / API 608 |
| Þrýstieinkunn | Flokkur 150 / 300 / 600; PN16 - PN100 |
| Stærðarsvið | 1/2" - 8" (DN15 - DN200) |
| Vinnuhitastig | -29 gráður til 450 gráður (sérsniðin fyrir hærri hitastig) |
| Lekaflokkur | ANSI/FCI 70-2 Class V (Staðal) / Class VI (Valfrjálst) |
| Herðingarferli | HVOF Spraying / Laser klæðning |
| Yfirborðshörku | HRC 58 - 62 |
| Tegund tengingar | Flansað (RF, RTJ), skaft-suðu (BW) |
Aðalefnislisti
| Nei. | Nafn hluta | Efni (ASTM staðall) |
| 1 | Líkami | ASTM A351 CF8 (Cast 304 SS) |
| 2 | Bolti | A182 F304 + Volframkarbíð (WC) húðun |
| 3 | Sæti | A182 F304 + Volframkarbíð (WC) húðun |
| 4 | Diskur Vor | Inconel X-750 (háhita- og þreytuþolinn) |
| 5 | Stöngull | ASTM A182 F304 / 17-4PH |
| 6 | Pökkun | Hágæða sveigjanlegt grafít- |
| 7 | Kappaþétting | SS304 + sveigjanlegt grafít spíralsár |
| 8 | Þrýstiþvottavél | Nitrað ryðfríu stáli / styrkt grafít |
Aðaltenging og útlínur (Class 150/300)
Athugið: Vegna flókinnar uppbyggingar er hæð (H) á loka-sæti úr málmi venjulega aðeins meiri en á mjúkum-útgáfum.
| Stærð (tommu) | DN (mm) | L (150# - mm) | L (300# - mm) | D (Overmál flans-mm) | H (Hæð-mm) | B (handfang/gír- mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 90 | 150 |
| 1" | 25 | 127 | 165 | 108 / 125 | 115 | 180 |
| 2" | 50 | 178 | 216 | 152 / 165 | 160 | 350 |
| 3" | 80 | 203 | 283 | 190 / 210 | 205 | 500 |
| 4" | 100 | 229 | 305 | 229 / 255 | 250 | 600 |
| 6" | 150 | 394 | 403 | 279 / 320 | 340 | Gírstýrður |
| 8" | 200 | 457 | 502 | 343 / 380 | 430 | Gírstýrður |
A351 CF8 Metal-Eiginleikar með flotkúluloki
Tvöfalt viðnám:304 SS undirlagið veitir efnavörn, en Tungsten Carbide lagið þolir vélrænt veðrun og agna rispur.
Hönnun hitauppbótar: Inconel X-750 Belleville gormarstaðsett fyrir aftan sætin gleypa hitauppstreymi við háan hita. Þetta kemur í veg fyrir að boltinn og sætin festist (klemmist) á meðan viðhalda stöðugu togi.
Lokunarvalkostir:Fáanlegt í einátta þvinguðu þéttingu eða tvíátta sveigjanlegum þéttingarvirkjum byggt á kröfum um ferli.
Innra brunaöryggi og varnar-stöðugleika:Alls-málmbyggingin (að undanskildum umbúðum) uppfyllir í eðli sínu API 607 brunaöryggisstaðla-og veitir framúrskarandi rafmagnssamfellu til að koma í veg fyrir uppsöfnun truflana.
Lágur viðhaldskostnaður:Hin mikla endingu málmþéttingarparsins dregur verulega úr tíðni skipta og ótímasettri framleiðslustöðvun.
GNEE Valve Factory
Algengar spurningar
Hverju jafngildir ASTM A351 CF8?
ASTM A351 CF8jafngildir steypunniAISI 304 ryðfríu stáli.
Hér er hvernig það brotnar niður í mismunandi málmform:
Unnið (plata/blað):AISI 304
Fölsuð:ASTM A182F304
Leikarar:ASTM A351CF8
Evrópskur/DIN staðall: 1.4308
Hvað þýðir CF8 loki?
Í ventlaiðnaðinum,CF8er staðall efniskóði fyrirsteypt 304 ryðfríu stáli:
C: Steypt (framleitt með steypuferli).
F: Járn-Króm-Nikkelblendi (gefur til kynna að það sé ryðfrítt stál).
8: Skilgreinir sérstaka efna- og vélræna eiginleika (jafngildir u.þ.b. 18% króm og 8% nikkel).
Hver er efnislýsing ASTM A351?
ASTM A351er staðlað efnislýsing fyrirsteypu úr austenitísku (ryðfríu) stálifyrir þrýsting-sem innihalda hluta.
Lykilatriði eru meðal annars:
Fókus:Það nær yfir háan-hita og ætandi þjónustu.
Algengar einkunnir:Inniheldur einkunnir eins ogCF8 (304), CF8M (316), CF3(304L), ogCF3M (316L).
Umsókn:Það er aðal staðallinn sem notaður er til að framleiða ryðfríu stáliventilhús, dælur og festingar sem notaðar eru í efna-, olíu-, gas- og stóriðnaði.
