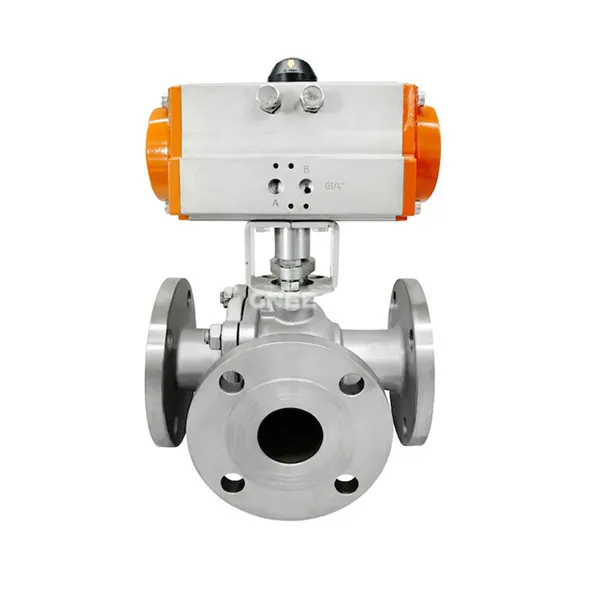

Þriggja vega lungnakúluloki lýsing
Þriggja vega pneumatic kúluventill er sjálfvirkur loki sem knýr lokakjarnann til að snúa með loftstýringu til að ná miðlungs dreifingu, samflæði eða rennslisstefnu. Það er aðallega skipt í tvenns konar: L-gerð og T-gerð, hentugur fyrir gas, vökva, gufu og ætandi miðlungs stjórnunarsvið.
L-gerð: Rennslisstefnan er skipt með því að snúa lokakjarnanum 90 gráðu til að tengja lóðréttu rásirnar tvær (svo sem A → B eða A → C), sem hentar fyrir miðlungs flæðisstefnuþörf; T-gerð: Hægt er að tengja rásirnar þrjár við hvor aðra eða loka sjálfstætt, styðja miðlungs ármót (A+B → C) eða frávísun (A → B+C), og sveigjanlegt stjórnun flókinna leiðslukerfa.
Lykilhönnunaraðgerðir
Structural Optimization: Valve Body and Seal: Full Bory Flow Channel Design (DN15 ~ DN1000), Valfrjáls PTFE (-30 ~ 180 gráðu) eða ppl ({{5} ~ 250 gráðu) fyrir sætisþéttingu, leka stig upp að ANSI flokki VI; Pneumatic Actuator: styður tvöfalda verkun (5 ~ 7bar gasuppspretta) eða eins verkun (sjálfvirk endurstilling þegar þrýstingur tapast), samþættur ISO 5211 millistykki fyrir pallur, takmörkunarrofi og aðrir fylgihlutir. Innovative Design: Quick uppsetningaruppbygging: Með samsetningu keilulaga kúpt hring og HAFF klemmuhring, er hægt að klemmast og taka saman flans/klemmu tengingu (svo sem DN50 ~ DN600 atburðarás) ; Vandamálseining : Sumar gerðir eru með innbyggða segulmagnaðir plötu og endurstillingu vorsins til að koma í veg fyrir að óhreinindi safnast upp í flansviðmótinu þegar það er ekki í notkun.
Þriggja vega pneumatic kúluventill forskrift
|
Liður |
gildi |
|
Ábyrgð |
1 ár |
|
Tegund |
Boltalokar |
|
Sérsniðinn stuðningur |
OEM |
|
Upprunastaður |
Henan, Kína |
|
Vörumerki |
Gnee |
|
Líkananúmer |
PT+DN25 |
|
Umsókn |
Almennt |
|
Hitastig fjölmiðla |
Venjulegt hitastig |
|
Máttur |
Pneumatic |
|
Fjölmiðlar |
Vatn |
|
Höfnastærð |
1'' |
|
Uppbygging |
Bolti |
|
Líkamsefni |
Ryðfríu stáli |
|
Vinnuþrýstingur |
16 bar |
|
Moq |
1 stk |
|
Vottorð |
CE vottun |
|
Staðlað eða óstaðlað |
Standard |
|
Vinnuhitastig |
-20~200 |
|
Pökkun |
Trékassi |
|
Vörumerki |
Autorun |
|
Litur |
Sérsniðinn litur |
|
Tenging |
Þráður |
Tæknilegar breytur og valstig
| Kjör | Tæknilegar vísbendingar | Aðlögunarsviðsmyndir |
|---|---|---|
| NOMINAL þrýstingur | PN1.6 ~ 6,4MPa (allt að PN25) | Efna- og námuvinnsluháþrýstingskerfi |
| Temperature Range | -30 gráðu ~ 250 gráðu (fer eftir þéttingarefni) | Há hitastig gufu (ppl innsigli) |
| -tengingarstilling | Flans (GB/T 9113), hraðskreyting (hreinlætisstig) | Matur/lyfjameðferð fyrir leiðslur |
| Efni valkostir | Loka líkami: 304/316L ryðfríu stáli; Ventlabolti: Gúmmíhúðaður málmur eða allt stál | Veldu 316L fyrir ætandi miðla |
Gnee þriggja átta pneumatic kúluventill
Forrit
Efni/orka:
Háhita gufuleiðnieftirlit (T-gerð, PN16, PTFE innsigli);
Sýru-base miðlungs samflæðiskerfi (L-gerð, 316L loki líkami).
Matur/lyfjameðferð:
Hreinlætisleiðsla CIP hreinsun (klemmu skyndimynd, RA minna en eða jafnt og 0. 8μm yfirborðs fægja);
Vatnsmeðferð/námuvinnsla:
Margstefnuflutningsflutningur (gúmmífóðraður loki líkami, slitahönnun gegn agna).
