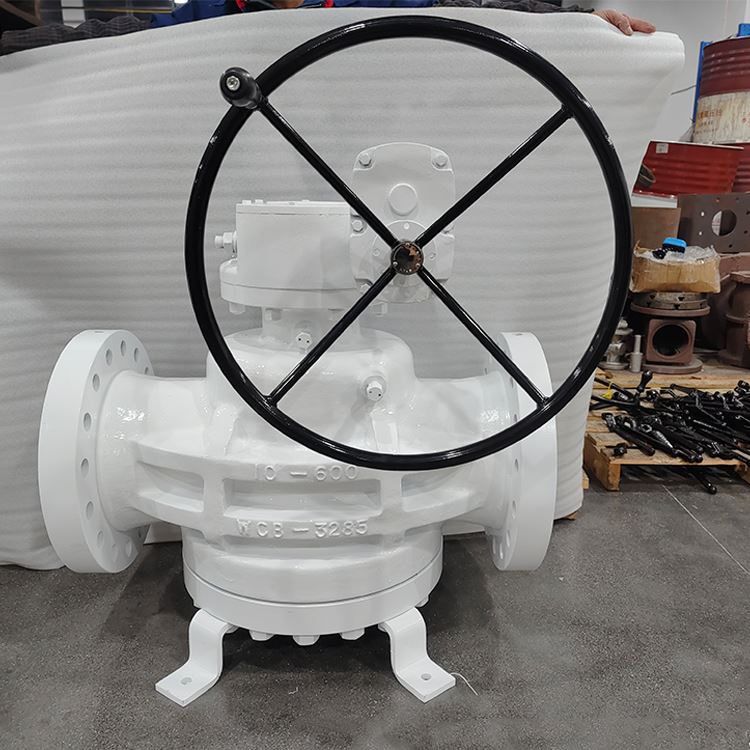

TheA216 WCB RTJ flansinn stingaventiller þunga-, fjórðungs-snúninga einangrunarventill hannaður fyrir háan-þrýsting og háan-hita iðnaðarumhverfi. Það notar mjókkaða eða sívala „stinga“ sem lokunarhluta. TheRTJ (Ring Type Joint)flansar eru áberandi eiginleiki, sem notar málmhringþéttingu sem hvílir í djúpri gróp á flanshliðinni, sem gerir það að ákjósanlegu vali fyrir mikla þéttingu íFlokkur 300 til flokkur 2500kerfi.

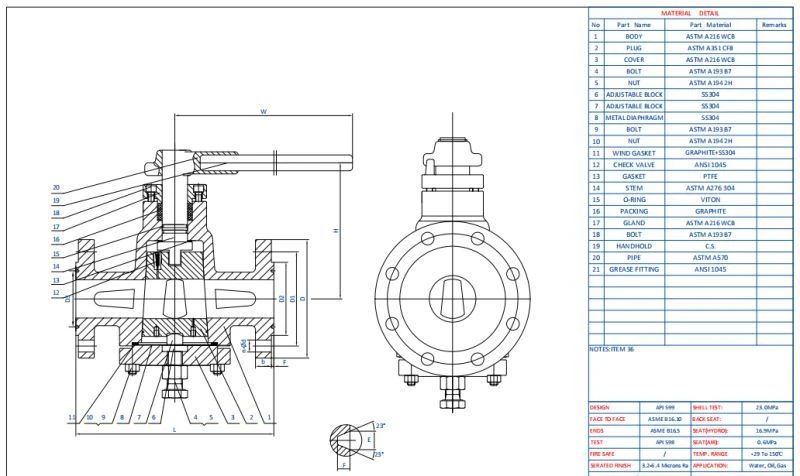

Teikning af RTJ flansum Plug Valve - 2tommu - 900LB - A216WCB
Tæknilýsing
Þessar forskriftir endurspegla iðnaðarstaðla fyrir háþrýstingsloka úr kolefnisstáli.
| Atriði | Forskrift |
| Hönnunarstaðall | API 599 / API 6D |
| Þrýstimat | Flokkur 300, 600, 900, 1500, 2500 |
| Stærðarsvið | DN15 – DN600 (1/2" – 24") |
| Líkamsefni | ASTM A216 WCB(steypt kolefnisstál) |
| Innstunga efni | ASTM A216 WCB +ENP(Raflaus nikkelhúðun) |
| Augliti-til-Aliti | ASME B16.10 |
| Loka tengingu | RTJ flansar(ASME B16.5) |
| Prófunarstaðall | API 598 / API 6D |
| Rekstrartemp. | -29 gráður til 425 gráður |
Helstu þættir
| Hluti | Lýsing | Efni (venjulegt) |
| Loki yfirbygging | Aðalþrýstingurinn-inniheldur skel með innbyggðriRTJ (Ring Type Joint)flansar. | ASTM A216WCB |
| Stinga | Mjókkandi eða sívalur lokunarhlutinn. Það er með port (gat) til að leyfa flæði. | A216 WCB +ENP(Nikkelhúðun) |
| Bonnet | Boltað við líkamann; það þéttir efra holrúmið og styður stöngulinn. | ASTM A216 WCB |
| Stöngull | Flytur tog frá stjórnandanum yfir á klóið. Er venjulega með útblásna-hönnun. | ASTM A276410eða 304 SS |
| RTJ þétting | Málmhringur (átthyrndur eða sporöskjulaga) sem situr í flansgrófunum til að tryggja háþrýstingsþéttingu. | Mjúkt járn / SS316 |
| Stöngulpakkning | Veitir kraftmikla innsigli í kringum stilkinn til að koma í veg fyrir ytri leka. | Sveigjanlegt grafít |
| Stillingarbolti | Staðsett á vélarhlífinni; notað til að stilla þéttleika/þjöppun tappans í sætið. | Álblendi |
| Smurolíufesting | Ytri loki sem notaður er til að sprauta þéttiefni/fitu inn í innri raufin. | Ryðfrítt stál |
Einkenni
Heiðarleiki í miklum þrýstingi:RTJ flanstengingin er hönnuð fyrir-háþrýstingsþjónustu. Þegar boltarnir eru hertir er málmhringþéttingunni þjappað inn í grópinn, sem gefurgas-þétt, málm-við-málmþéttingusem er betri en staðlaðar RF (Raised Face) flansar.
Þrýstijafnaðar hönnun:Háþrýstilíkön nota oft „Inverted Pressure Balanced“ tappa. Þetta kemur í veg fyrir að tappan festist í líkamanum undir miklum þrýstingi, sem tryggir stöðugt og viðráðanlegt tog.
Sjálf-hreinsunaraðgerð:Snúningur tappans gegn sætinu þurrkar burt kalk og rusl. Þessi „skafa“ aðgerð gerir það tilvalið fyrir slurry eða efni með sviflausn.
Full borun / lágt þrýstingsfall:Þegar það er alveg opið er flæðisleiðin bein og óhindrað (Full Port), sem leiðir til flæðistuðuls (Cv) verulega hærri en hnatt- eða hliðarlokar.
Öflug sætisvörn:Ólíkt kúlulokum þar sem sætið verður fyrir flæði þegar það er opið, eru þéttingarfletir tappalokans varðir fyrir miðlinum í fullu opinni stöðu, sem dregur úr veðrun.
Umsóknir
Olíu- og gasflutningur:Háþrýstingsleiðslur þar sem RTJ innsiglið tryggir engan leka kolvetnis.
Jarðolíuhreinsunarstöðvar:Notað í „óhreinum“ þjónustu þar sem miðlar innihalda hvata eða agnir sem myndu skaða kúlulokasæti.
Háþrýstingsgufa:{{0}RTJ flansar höndla varmaþenslu betur en flatar þéttingar, koma í veg fyrir leka meðan á hitastigi stendur.
Flutningsleiðslur:Námuvinnsla eða úrgangsnotkun þar sem skafaverkun tappans heldur hreinu innsigli.
GNEE ventlaverkstæði
Algengar spurningar
Hvað er merking A216 WCB?
A216 WCB er algengt steypt kolefnisstálefni sem einkennist af framúrskarandi vélhæfni og suðuhæfni. Aðalefni þess innihalda frumefni eins og kolefni, sílikon og mangan; það er sérlega vel-hentugt til notkunar innan hitastigs á bilinu -29 gráður til 425 gráður og uppfyllir þar með kröfur flestra iðnaðarumhverfis.
Hver er munurinn á A216 WCB og ASTM A105?
WCB er steypt kolefnisstál, en A105 er svikið kolefnisstál; báðir eru notaðir fyrir ventilhús. Steyptar ventlahlutar geta innihaldið galla eins og gasbólur eða sandinnfellingar, en svikin bol hafa yfirburða þéttleika og lágmarkar þannig ófullkomleika. Venjulega eru WCB eða WCC (sem eru mismunandi í kolefnisinnihaldi) notuð fyrir lokuhluta; þó, í forritum með strangari kröfur-eins og hita- og þrýstingslækkandi stöðvar-er A105 oft notað, að því tilskildu að vinnuhitinn fari ekki yfir 427 gráður.
Af hverju að nota stingaloka í stað kúluventils?
Veldu stingaventil yfir kúluventil fyrirslípiefni eða „óhreint“ efniog háþrýstidælu.
Tvær meginástæðurnar eru:
Sjálf-hreinsunaraðgerð:Innstungan virkar eins og anagla; þegar það snýst þurrkar það sætið hreint af rusli. Kúluventill myndi festa þessar agnir, klóra sætið og valda leka.
Sætisvörn:Í alveg opinni stöðu eru þéttifletir tappalokansalgjörlega variðfrá flæðinu. Í kúluloka verða sætin að hluta til fyrir miklum-hraða veðrun, sem leiðir til hraðari bilunar við erfiðar aðstæður.
