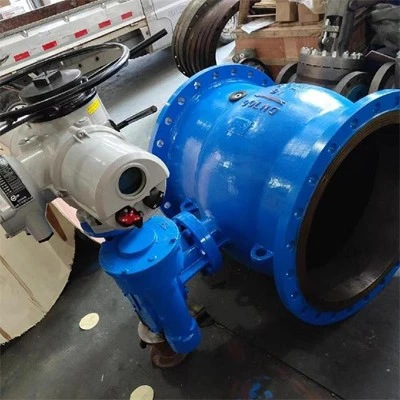

Rafmagns sérvitringur loki er tegund loki sem notar rafmótor sem aflgjafa til að stjórna opnun og lokun lokans með því að stjórna snúningi mótorsins. Hann er með sérvitringahönnun sem stjórnar vökvaflæði með því að snúa heilahvelinu. Það einkennist af lágu flæðiþoli, góðum þéttingarafköstum, tæringarþoli og langri endingartíma. Rafmagns sérvitringar lokar eru mikið notaðir í jarðolíu-, efna-, málmvinnslu-, orku-, vatnsveitu í þéttbýli og skólphreinsunariðnaði og þjóna sem mjög skilvirkt, öruggt og áreiðanlegt vökvastjórnunartæki.
Byggingarsamsetning
Loki yfirbygging
Sérvitringur kúlulokakjarni: Notar tvöfalda eða þrefalda sérvitringa hönnun (lokaskaftið á móti miðju lokans og miðju þéttiyfirborðsins). Lokaskífan er hálfkúlulaga, myndar línusnertiþéttingu við ventlasæti, sem leiðir til einbeitts þéttingarþrýstings og framúrskarandi þéttingarárangurs.
Efnisval: Efni ventilhússins eru kolefnisstál, ryðfrítt stál og álstál; þéttingarfletir nota venjulega hörð málmblöndur (eins og Stellite álfelgur), keramik eða slitþolið -suðuyfirlagsefni, sem henta fyrir háan-hita, háan-þrýsting og ætandi efni.
Rafmagnsvirkjunarhluti
Drifgerð: Skiptist í snúningsrafmagnsstýringar (samsvörunar 90 gráður snúnings sérvitringar kúluventla) og línulega rafknúna hreyfla (þarfnast aðlögunarbúnaðar fyrir gírskipti).
Stýriaðferð: Styður kveikt/slökkt gerð (alveg opin / að fullu lokuð) og stjórnunargerð (4-20mA merkisstýring á opnunargráðu).
Viðbótaraðgerðir: Getur samþætt greindar einingar eins og stöðuviðbrögð, togvörn, fjareftirlit og bilanagreiningu.
Vinnureglu
Rafmagns drif
Stýribúnaðurinn tekur á móti stýrimerkjum (svo sem DC4-20mA, DC24V skiptimerkjum eða RS485 samskiptareglum). Mótorinn inni í stýrisbúnaðinum snýst og sendir afl til lokastöngarinnar í gegnum minnkunargír.
Lokastönglinn knýr hálfkúlulaga lokaskífuna til að snúast sérvitringur, opna eða loka lokanum.
Innsigli vélbúnaður
Við opnun: Lokaskífan losnar fljótt frá þéttiflötinum, dregur úr núningi og lækkar rekstrartog.
Við lokun: Lokaskífan þjappar saman þéttingaryfirborðinu með sérvitringum og myndar harða málmþéttingu eða mjúka innsigli (eins og gúmmífóður), sem tryggir engan leka.
Kostir
Sjálfvirk stjórn
Styður fjarstýringu, tímastýringu eða samþættingu við DCS/PLC kerfi fyrir eftirlitslausa notkun og bætta framleiðslu skilvirkni.
Reglugerð með mikilli-nákvæmni
Stýrir rafmagnsstýringar geta nákvæmlega stjórnað opnun ventils (nákvæmni ±1%), aðlagað að fínstilla-þörf fyrir flæði, þrýsting og hitastig.
Lítið tog, langur líftími
Sérvitringur uppbygging dregur úr núningi, sem leiðir til lágs úttakssnúningsþörf fyrir rafmagnsstýringuna og lengir líftíma mótor og gírhluta.
Tíð slit á þéttiflötum, langur viðhaldsferill og lágur heildarkostnaður.
Hröð viðbrögð
Rafknúnar stýringar bjóða upp á hraðan opnunar- og lokunarhraða (venjulega<10 seconds), suitable for emergency shut-off or rapid adjustment scenarios.
Öruggt og áreiðanlegt
Samþættir ofhleðsluvörn, sjálfvirka-slökkvistillingu og sprengivörn-hönnun (Ex vottuð), aðlagast hættulegum vinnuaðstæðum.
Umsóknir
Olía & Gas
Fjarstýringarlokar fyrir langa-leiðslur, hreinsunarstöðvar og jarðgasvinnslustöðvar.
Efnaiðnaður
Flutningur á ætandi miðli og stjórnun á inntaks- og úttaksflæðishraða í hvarfílátum.
Stóriðnaður
Sjálfvirk stjórn á ketilsfæðivatni, gufuleiðslum og kælivatnskerfum.
Vatnsmeðferð
Flæðisstjórnun og lokun- í skólphreinsistöðvum, sjóafsöltunarstöðvum og vatnsveituleiðslum.
Málmvinnsluiðnaður
Fjarstýrðir lokar fyrir háhita-bræddan málmflutning og rykhreinsunarkerfi.
Bygging loftræstikerfis
Jafnvægi og stjórnun miðlægra loftræstikerfa og hitaveitna.
