Stærsti munurinn á V-gerð kúlulokum og fullum-kúlulokum liggur í virkni þeirra. Kúluventlar af gerðinni V- eru hannaðir fyrir nákvæma flæðisstjórnun og meðhöndlun flókinna miðla og hafa klippingu og stjórnunargetu; kúluventlar með fullri-holu, aftur á móti, leggja áherslu á að ná fullum flæðisgangi og hraðri lokun- á vökva, og einkennast af lítilli flæðismótstöðu og virkni.
A V-kúluventiller stjórnventill með V-laga hak á boltanum. Með því að snúa boltanum er opnunarsvæðinu breytt, þannig að stöðugt og nákvæmt flæðisstýring er náð. Það er sérstaklega hentugur fyrir forrit sem krefjast hátt hlutfalls plötuspilara (allt að 100:1 til 300:1). Auk þess að stjórna flæði, klippir V-laga hakið einnig óhreinindi eins og trefjar og agnir þegar þær eru lokaðar og kemur í veg fyrir stíflur. Það er hentugur fyrir miðla sem innihalda slurry eða litlar fastar agnir.
A kúluventill með fullri-holuer -lokunarventill. Þvermál boltans í gegnum -gatið er í meginatriðum það sama og innra þvermál pípunnar. Í fullu opnu ástandi flæðir vökvi nánast óhindrað í gegnum, sem lágmarkar þrýstingstap. Það er aðallega notað í forritum sem krefjast mikils flæðis eða til að hreinsa leiðslur.
Ókeypis niðurhal: V-Tæknilýsing og samanburðarfylki (PDF) vs.
Samanburður á virkni og hönnun
| Samanburðaratriði | V-Port kúluventill | Kúluventill með fullri holu |
| Aðalhlutverk | Reglugerð / Eftirlitaf flæði/þrýstingi | Slökkva-/opna(Einangrun) |
| Boltaform | Kúla er með V-laga hak (V-hak) | Kúlan er með hringlaga gati eins og pípukenni |
| Hönnun flæðisstíga | Minni hola; ekki-bein leið | Alveg beint-Í gegnum; gat=pípa auðkenni |
| Skurhæfni | Frábært(Hakklippur í gegnum trefjar) | Engin (engin klippa hönnun á brún) |
| Opnunarstaða | Oft haldið við hlutaop til að stjórna | Venjulega annað hvort alveg opið eða alveg lokað |
Tæknilýsingar og árangur
| Færibreytuflokkur | V-Port kúluventill | Kúluventill með fullri holu |
| Flæðisgeta (Cv/Kv) | Tiltölulega lægri (takmörkuð með V-hak) | Hámark(Flæðistuðull nálægt núllviðnám) |
| Flæði einkenni | Jafnt hlutfalleða línuleg | Hraðopnun |
| Fjarlægni | Hátt(Venjulega 100:1 eða hærra) | Mjög lágt (hentar ekki fyrir reglugerð) |
| Þrýstingsfall (ΔP) | Merkilegt(Búið til við stjórn) | Hverfandi(Nálægt-núll tap þegar það er alveg opið) |
| Lekaflokkur | Venjulega flokkur IV eða VI | VenjulegaFlokkur VI (kúlu-þétt) |
| Virkjun | Venjulega búin með aStöðumaður | Venjulega útbúinn með kveikja/slökkva stýribúnaði |
Samanburður á forritum og fjölmiðlum
| Atriði | V-Port kúluventill | Kúluventill með fullri holu |
| Gildandi miðill | Seigfljótandi vökvar, kvoða, trefjar, slurry | Hreinsir vökvar, lofttegundir,-langlínur |
| Grísahæfni | Ekki stutt (takmörkuð flæðisslóð) | Stuðningur(Svín geta farið óhindrað framhjá) |
| Uppsetningarrými | Fyrirferðarlítill; tilvalið fyrir sjálfvirkni lykkjur | Stærri líkami; notað til að slökkva á aðallínu- |
| Dæmigerð atvinnugrein | Pappír/kvoða, Efnatrefjar, Pharma | Olíu- og gasleiðslur, vatn sveitarfélaga |
| Kostnaður | Hærra (vegna nákvæmrar V-vinnslu) | Lægri til miðlungs (fer eftir stærð/efni) |
Samantekt á tæknilegum samanburði (einfaldað)
| Flokkur | V-Port kúluventill | Kúluventill með fullri holu |
| Aðalhlutverk | Modulating / Control | Kveikt/slökkt þjónusta (einangrun) |
| Flæði einkenni | Jafnt hlutfall | Hraðopnun |
| Þrýstingsfall (ΔP) | Mikilvægt (myndað af stjórn) | Lágmark (nálægt núll) |
| Flæðisgeta (Cv) | Í meðallagi | Hámark (full pípugeta) |
| Skurhæfni | Frábært (sker í gegnum trefjar) | Engin |
| Grísahæfni | Nei | Já |
| Fjarlægni | Hátt (100:1+) | Lágt / Á ekki við |

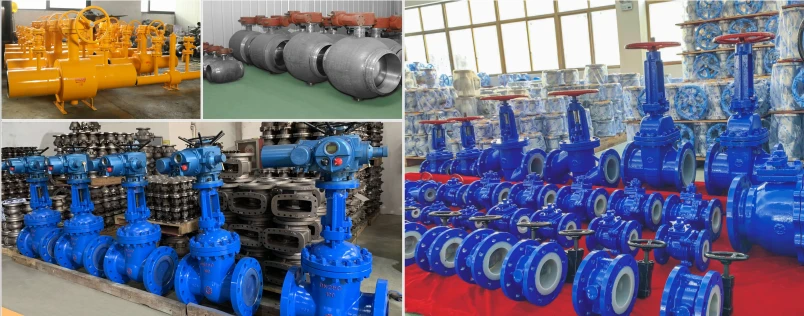

GNEE loka verksmiðju
Hvort sem þú þarft V-Port nákvæmni eða Full Bore getu-Sendu inn forskriftir þínar til að fá faglegt tilboð innan 1 klukkustundar.
Algengar spurningar
Hvernig virkar V kúluventill?
Þegar boltanum er snúið innan ventilhússins er V-hakið í takt við flæðisleiðina, sem gerir kleift að stjórna flæðishraðanum nákvæmlega. V-hakhönnunin gefur línulegan flæðiseiginleika, sem þýðir að flæðishraðinn er í réttu hlutfalli við snúningshorn boltans.
Hvað er fullur kúluventill?
Stundum kallaður "fullur bora," er fullur port kúluventillsérstök ventilhönnun sem leyfir óheft flæði þegar lokinn er opnaður. Lokar með fullri port eru með stærri yfirbyggingu en venjulegir lokar. Þessi stærri líkami hýsir stærri kúlu og stærra op að innan.
