ThePTFE-fóðraður and-tæringarventiller með topp-stýrðri byggingu og fjöl-fjaðrunarbúnaði. Lokahlutinn, lokakjarninn og sætið eru fóðruð með 2,5-3 mm þykkri F46 flúorplastfóðri, sem veitir sterka tæringarþol. Leka-laus aðgerð næst með tvöföldu innsigli af PTFE belgjum og pakkningum, með mjúkri innsigli sem tryggir lekastig undir innlendum flokki IV staðli.
Vöruúrvalið inniheldur staðlaðar og stjórnunar-/lokunargerðir, sem styðja línulega eða jöfn prósentuflæðiseiginleika. Það er hægt að samþætta það við raf-pneumatic umbreytingarbúnað fyrir nákvæma stjórn á miðlungsflæði, þrýstingi og hitastigi. Vöruflokkurinn nær yfir meira en tíu tegundir, þar á meðal fiðrildaventla, kúluventla og hliðarloka, sem henta fyrir notkun með litlum-leka, lágum-þrýstingi-mismunandi ætandi vökva.
GNEE Group er leiðandi framleiðandi iðnaðarventla og veitir viðskiptavinum um allan heim lokalausnir og sérsniðna þjónustu.Valve Samræmisvottorð – Sæktu hér!
PTFE fóður -tæringarvarnarventil Tæknilegar breytur
Líkamsgerð: Bein gerð, horngerð, gerð jakka einangrunar
Gerð innstungu: Fjölþrepa inngjafarspóla
Nafnþvermál: DN15~350mm, NPS 1/2″~14″
Nafnþrýstingur: PN 0,6~2,5MPa; FLOKKUR 150LB
Gildandi hitastig: -30~+180 gráður (valfrjálst í samræmi við vinnuaðstæður)
Tegund tengingar: Flans (RF hlið, FM hlið)
Flansfjarlægð: Uppfylltu IEC 60534, ó-stöðluð aðlögun
Gerð kirtils: Gerð boltaþjöppunar
Þéttingarþétting: Rifin málmþétting
Pökkun: PTFE, sveigjanlegt grafít
Stýribúnaður: Pneumatic stýrir, Rafmagns stýrir
Kolefnisstál fyrir líkamsefni
| Nei. | Hluti | Efni | ||
| 1 | Líkami | WCB | LCB | WC9 |
| 2 | Fóður | F46/F4 | ||
| 3 | Stinga | 304 | 304 | 304 |
| 4 | Þétting | PTFE | ||
| 5 | Skrúfaðu hnetuna | 304 | 304 | 304 |
| 6 | Bonnet | WCB | LCB | WC9 |
| 7 | Stöngull | 304 | 304 | 304 |
| 8 | Pökkun | PTFE | ||
| 9 | Láshneta | 304 | 304 | 304 |
| 10 | Þrýstihylki | WCB | LCB | WC9 |
| 11 | Plata | WCB | LCB | WC9 |
Yfirbyggingarefni Ryðfrítt stál
| Nei. | Hluti | Efni | ||
| 1 | Líkami | CF8 | CF8M | CF3M |
| 2 | Fóður | F46/F4 | ||
| 3 | Stinga | 304 | 316 | 316L |
| 4 | Þétting | PTFE | ||
| 5 | Skrúfaðu hnetuna | 304 | 316 | 316L |
| 6 | Bonnet | CF8 | CF8M | CF3M |
| 7 | Stöngull | 304 | 316 | 316L |
| 8 | Bylgjupappa rör | PTFE | ||
| 9 | Pökkun | PTFE | ||
| 10 | Láshneta | 304 | 316 | 316L |
| 11 | Þrýstihylki | CF8 | CF8M | CF3M |
| 12 | Plata | CF8 | CF8M | CF3M |
PTFE fóður Anti-Tæringarstýringarventilsgreiningarfæribreyta
| Innri þvermál (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| Innri þvermál (inn) | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | 5″ | 6″ | |
| Rennslisstuðull (kv) | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 | |
| Pneumatic stýrir | HA/B-23 | HA/B-34 | HA/B-45 | ||||||||
| 350 cm² | 560 cm² | 900 cm² | |||||||||
| Aðgerðarmáti | Vorsvið | Leyfilegur mismunaþrýstingur (MPa) | |||||||||
| Gasopnun | 20–100 KPa | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 |
| 40–200 KPa | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | |
| 80–240 KPa | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | |
| Gas slökkt | 20–100 KPa | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 |
| 40–200 KPa | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | |
| 80-240Kpa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 1.32 | 0.92 | |
| Rafmagnsstýribúnaður | Leyfilegur mismunaþrýstingur (MPa) | ||||||||||
| Þrýstir (N) | 800 | 2.38 | 1.52 | ||||||||
| 2000 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | ||||||
| 3000 | 2.79 | 1.79 | 1.14 | ||||||||
| 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | |||||
| 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | ||||||
| 10000 | 0.61 | 0.42 | |||||||||
PTFE fóður -tæringarvarnarventil Lykilleiginleikar
Mikil tæringarþol
Flúorplast hefur framúrskarandi efnafræðilegan stöðugleika, þolir rof á ætandi miðlum eins og sterkum sýrum (td brennisteinssýru, saltsýru), sterkum basa og lífrænum leysum og lengir þannig endingartíma loka.
Frábær þéttingarárangur
Slétt yfirborð flúorfjölliðafóðrunar og lágur núningsstuðull dregur í raun úr leka fjölmiðla, en dregur einnig úr rekstrartogi lokans og eykur nákvæmni stjórnunar.
Mikið úrval af forritum
Það ræður við ætandi efni með breitt hitastig (-50 gráður ~ 200 gráður) og sum sérstök efni (eins og PFA) geta jafnvel staðist hærra hitastig.
Fjölbreytt mannvirki
Það fer eftir kröfum ferlisins, það er hægt að hanna það sem beint-í gegnum gerð, horngerð, þrí-gerð o.s.frv., og búið rafmagns-, loft- eða handvirkum stýrisbúnaði.
PTFE fóður gegn-tæringarvarnarlokum
Efnaiðnaður
Að stjórna flæðihraða mjög ætandi miðla eins og brennisteinssýru, saltsýru og natríumhýdroxíðs, svo sem í kjarnakljúfsfóðrun og leiðsluflutningum.
Olía og gas
Notað í olíu- og gasvinnslu sem inniheldur brennisteinsvetni (H₂S) til að koma í veg fyrir tæringu innra ventla.
Lyfjavörur og matvæli
Meðhöndla há-efnafræðileg hvarfefni eða matvæla-vökva, sem tryggir enga mengun eða leifar.
Umhverfisverkfræði
Stjórna flæðihraða ætandi úrgangsvökva eða lofttegunda í skólphreinsun og útblásturshreinsikerfi.

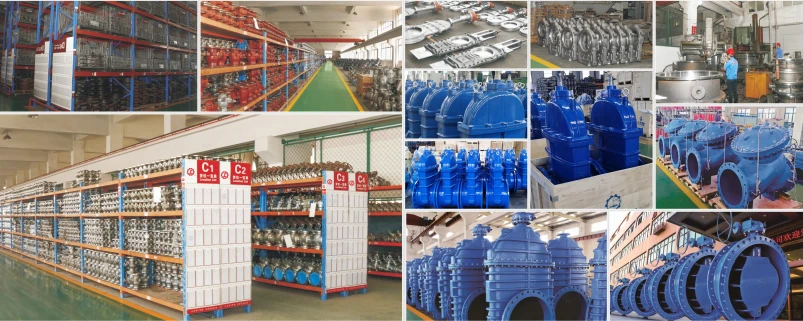

PTFE fóður -tæringarvarnarlokaverksmiðja
