Kjarni munurinn á millisveiflueftirlitsventills oghallandi diskur afturlokarliggur í lokunaraðferð þeirra og vatnshamri stjórnunargetu: Sveifla afturlokar opna og loka með því að snúa ventilskífunni um ás, sem leiðir til lítillar flæðismótstöðu en tilhneigingu til að valda höggi og vatnshamri við lokun; hallandi diskur afturlokar nota tvöfalda sérvitringa uppbyggingu til að ná -áhrifalausri lokun, veita áreiðanlegri innsigli, lægri flæðismótstöðu og koma í veg fyrir vatnsham.
Lokaskífan á asveiflueftirlitsventill er diskur-lagaður og opnast eða lokar með því að snúa um pinna með lömbúnaði. Við áframflæði ýtir miðillinn á lokaskífuna til að snúast og opna leiðina; þegar miðillinn rennur afturábak eða dælan stöðvast, fellur ventlaskífan fljótt aftur í ventlasæti undir eigin þyngd og öfugþrýstingi, og lýkur lokunaraðgerðinni.
Vegna tiltölulega langs slagþrýstings lokaskífunnar, sérstaklega í leiðslum með stórum-þvermáli, myndast mikill höggkraftur við lokun, sem getur auðveldlega valdið vatnshamri, sem gæti leitt til slits á lokasæti eða skemmda á leiðslum við langtíma-aðgerð.
Thehallandi diskur eftirlitsventill(einnig þekkt sem hallandi diskur högg-frjáls eftirlitsventill) notar tvöfaldan sérvitringur lokaskífu og ör-teygjanlegt málmsæti. Meðan á lokun stendur snertir ventilskífan smám saman þéttiflötinn meðfram skábraut, sem nær fram „framsækinni snertingu“ og forðast hörð högg.
Lokunarkraftur hans er aðeins 1/5 til 1/8 af sveifluloka, sem gerir það kleift að-leka ekki, og lokunarferlið er slétt og hljóðlaust. Þessi uppbygging hentar sérstaklega vel fyrir kerfi sem eru viðkvæm fyrir vatnshamri, eins og vatnsveitu háa-bygginga, brunavarnarnet og nákvæm iðnaðarferli.
Þarftu iðnaðarsveiflueftirlit eða nákvæmni halla diskaventla?Fáðu tilboð eftir 1 klukkustund!
Samanburður á vélbúnaði og hönnun
| Samanburðaratriði | Sveiflueftirlitsventill | Hallandi diskur eftirlitsventill |
| Pivot Point | Topp-uppsettlamir pinna | Offset / Miðsnúningspinna (Aerofoil hönnun) |
| Diskahreyfing | Stór bogasveifla (90 gráðu hreyfing) | Stuttur bogahalli (venjulega 45 gráður -60 gráður) |
| Lokunarkerfi | Þyngdarafl og bakflæðisdrifið | Loftafl/Vatnaflæðiskraftar + Þyngdarafl |
| Vatnshamri | Mikil áhætta(Diskurinn skellur þegar flæðið snýr við) | Ekki-Slam hönnun(Diskurinn lokar þegar hægir á flæðinu) |
| Þéttingaryfirborð | Venjulega flatt eða keilulaga | Keilulaga / Kúlulaga(Stíf þétting) |
| Flækjustig | Einfalt (Body, diskur, pinna, vélarhlíf) | Háþróaður (Aerofoil diskur, nákvæmni snúningur) |
Tæknilýsing og árangur
| Færibreytuflokkur | Sveiflueftirlitsventill | Hallandi diskur eftirlitsventill |
| Flæðisþol / ΔP | Mjög lágt(Slóð með fullri holu) | Lágt til í meðallagi(Skífan helst í flæðisbrautinni) |
| Lokunarhraði | Hægur(Þarf að ferðast langar vegalengdir) | Mjög hratt(Stutt ferðafjarlægð að sæti) |
| Þrengsli | Gott; viðkvæmt fyrir sætiskemmdum vegna skelfingar | Frábært; stöðugt sæti án höggs |
| Slit og tár | Mikið slit á lömpinni og sætum | Lítið slitvegna jafnvægis diskahönnunar |
| Uppsetning | Aðallega lárétt(Takmarkað í lóðréttu) | Alhliða(Lárétt og lóðrétt-upp) |
| Augliti-til-Aliti | Staðall (ASME B16.10) | OftStyttri/samstæður |
| Hætta á kavitation | Í meðallagi | Lágt(Stöðugt flæði um loftskífuna) |
Samanburður á umsókn og umhverfi
| Atriði | Sveiflueftirlitsventill | Hallandi diskur eftirlitsventill |
| Dæmigert miðill | Hreint vatn, olía, skólp | Gufa, gas,-háhraða vatn |
| Aðal kostur | Hámarksflæðisgeta | Hljóðlaus aðgerð & Enginn vatnshamar |
| Viðhald | Auðvelt(Í-línu sem hægt er að gera við með vélarhlíf) | Í meðallagi(Karfst venjulega að fjarlægja) |
| Þrýstimat | Lágur til meðalþrýstingur | Miðlungs til mjög háttþrýstingi |
| Iðnaðarnotkun | Frárennsli, hefðbundnar efnaverksmiðjur | Virkjanir, háþrýstingsgufa, dæling |
| Kostnaður (CAPEX) | Hagkvæmt(Einföld steypa) | Premium(Nákvæmni vinnsla og verkfræði) |

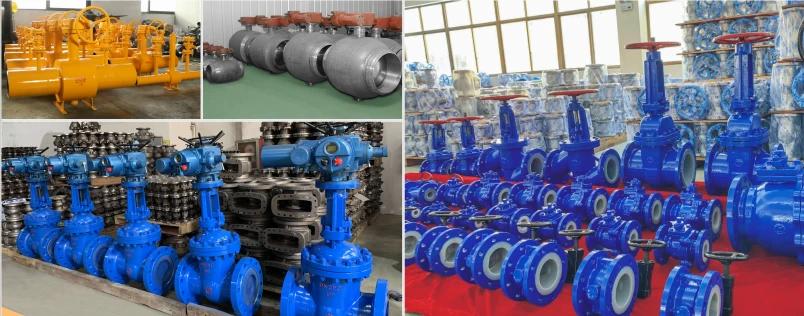

GNEE afturlokaverksmiðja
Algengar spurningar
Hver er ávinningurinn af sveiflueftirlitslokum?
Meginhlutverk sveiflueftirlitsloka er að tryggja slétt og óslitið flæði vökva í eina átt á sama tíma og kemur í veg fyrir öfugt flæði. Með hjörum skífu sem opnast og lokar með flæðistefnunni, veita sveiflueftirlitslokarskilvirka og áreiðanlega slökkva-möguleika.
Er hægt að nota sveiflueftirlitsventla lóðrétt?
Aðeins er hægt að setja sveiflueftirlitsventla á lóðréttum leiðslum, og flæðisstefnan getur aðeins verið botn-upp á þessum tíma. Þegar standpípurinn rennur frá toppi til botns, er engin þörf á að setja obláta afturloka á standpípuna.
Hvað er hallaeftirlitsventill?
Hallandi afturlokar eruhannað til að koma í veg fyrir að flæði snúist í lagnakerfi. Þessir lokar eru virkjaðir af flæðandi efni í leiðslum. Þrýstingur vökvans sem fer í gegnum kerfið veldur því að lokinn opnast, en hvers kyns viðsnúningur á flæði lokar lokanum.
